Если симметричной полосы придать форму, при которой токи не будут взаимно восполнить друг дружку, то такая линия будет источать электромагнитные волны.

История возникновения T2FD

Антенна T2FD (Tilted Terminated Folded Dipole — наклонный укороченный петлевой диполь) была разработана в конце 40-х годов XX века для Военно-морского флота США. Радиолюбители узнали об этой конструкции из июльского номера журнальчика «QST» за 1949 год. В нашей печати 1-ое упоминание я нашел в книжке Владимира Павловича Шейко «Антенны любительских радиостанций», издание ДОСААФ 1962 года (там она именуется комбинированной). Эта антенна относится к антеннам бегущей волны (апериодическим антеннам, т.е. не резонансным).

В 3 номере журнальчика «Радио» за 1968 год размещен маленькой отзыв о работе этой антенны. Следует выделить, что T2FD в рассматриваемом случае подключается к радиостанции через открытую двухпроводную линию и антенный тюнер.

Характеристики антенны T2FD

Антенна работает в широком спектре частот (отношение последних нередко 1:5) без выраженной направленности (практически радиальная диаграмма направленности, как у гитары). Усиление антенны T2FD фактически соответствует полуволновому диполю (на нижних частотах проигрывает диполю). Но диаграмма T2FD более вытянута ввысь. Следует также учесть, что диаграмма направленности изменяется с частотой и на высших частотах похожа на цветок, но все равно, большая часть излучения ориентирована ввысь. Конкретно данный факт делает антенну T2FT малопригодной для DX, хотя и не исключает саму возможность, т.к. часть лепестков ориентирована под низким углом к горизонту.

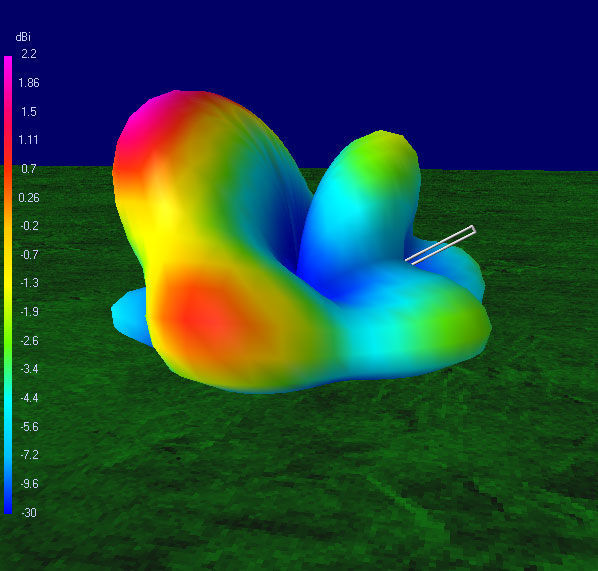

Диаграмма направленности антенны T2FD на 28 МГц

По конструкции эта антенна припоминает петлевой вибратор Пистолькорса (шлейф-вибратор), расположенный под углом 30 град к земле и нагруженный безиндукционным сопротивлением. При всем этом вдоль проводов антенны устанавливается режим бегущей волны, что на теоретическом уровне обеспечивает независимость входного сопротивление антенны от рабочей частоты.

Свойства моей антенны T2FD

Режим бегущей волны (как и ее симметричность) благоприятно сказывается на отношении сигнал/шум при приеме.

Невзирая на то, что T2FD уступает по эффективности диапазонным и направленным антеннам, из-за собственной простоты и сравнимо умеренных размеров, эта антенна стала пользующейся популярностью посреди радиолюбителей. T2FD так популярна, что есть даже антенны промышленного производства, к примеру, BROADCOM 3000, B&W BWD-90, Diamond WD330S, TENNADYNE TD-90, ICOM AH-710, Codan C411, Racal 3051-901, Comrod AH51, Giovannini 1830/DL-M либо Yaesu YA-30.

Данная антенна имеет длину 25 метров и рассчитана на подключение коаксиального кабеля с волновым сопротивлением 50 Ом. Рабочий спектр частот 2-30 МГц, наибольшая мощность передатчика в режиме SSB — 150 Вт.

Сопротивление должно быть рассчитано на 35% подводимой к антенне мощности (конкретно трудность производства безиндуктивного сопротивления ограничивает подаваемую на антенну мощность). Если антенна применяется только для приема, то возможно обойтись одним маломощным сопротивлением типа МЛТ-2.

Плюсы антенны T2FD

1. Обычная в изготовлении. Но стоит пристально отнестись к изготовлению ШПТ и нагрузочного сопротивления.
2. Широкодиапазонная. Работает во всем спектре рабочих частот.
3. Просит относительно не достаточно места и маленькую высоту подвеса.
4. Не просит отдельной мачты, можно подвесить к дому.
5. Не плохое соотношение сигнал/шум на приеме.
6. Практически всенаправленная в горизонтальной плоскости.
7. Не просит антенного тюнера при использовании ШПТ.

Недочеты антенны T2FD

1. Маленький КПД. Часть подводимой к антенне мощности тратится на нагрев нагрузочного сопротивления.
2. Большая часть излучения направленна ввысь. Плохо подходит для для DX.

Сопоставление черт T2FD и полуволнового диполя даны в статье RU3AX, написанной по материалам журнальчика QST.

Беря во внимание плюсы и недочеты нужно признать, что эта антенна «ограниченных способностей», когда у радиолюбителя нет достаточного места, мачты либо есть другие ограничения. Потому она в главном применяется как широкодиапазонная приемная антенна и для проведения местных радиосвязей.

Самостоятельное изготовка антенны T2FD

Я сделал антенну из полевого телефонного провода П-274. Провода расплел, длина антенны 14.3 метров (рабочий спектр 7-35 МГц). Согласующий трансформатор 9:1 на ферритовом кольце M2000НМ. Высота подвеса верхнего конца 9,50 м (конек крыши), нижнего — 1,8 м (столб ограды).

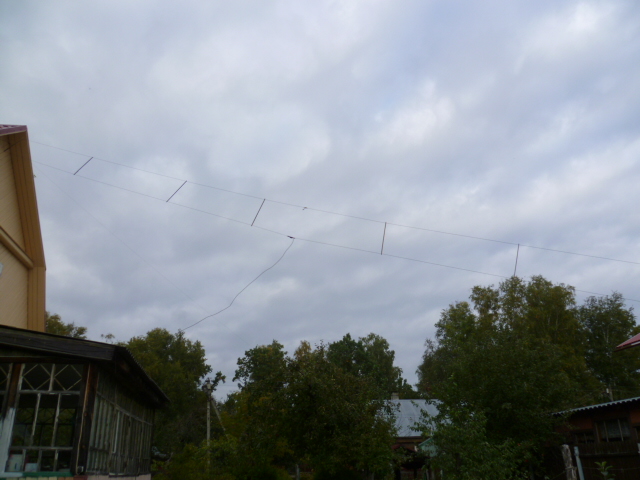

Антенна T2FD на даче

Раздельно стоит сказать о согласующем устройстве. Для лучшего согласования обыденный ферритовый широкополосный трансформатор (ШПТ) 9:1 (на кольце либо стержне) не подходит (возникают синфазные токи), лучше применять симметрирующий ШПТ (на ферритовых трубках с гальванической развязкой, к примеру). Видимо это факт порождает настолько не мало противоречивых отзывов об этой антенне.

КВ антенны для радиолюбителей своими руками

Работ разных современных средств связи невозможна без таких устройств приема и передачи радиоволн, как коротковолновые антенны (сокращенно кв антенны). Востребованность и популярность данных устройств обоснованы огромным многообразием их видов, также возможностью самостоятельного производства. В особенности распространены они в любительской радиосвязи с разрешенным спектром для вещания от 1,81 до 29,7 МГц.

Традиционная кв антенна

Диполь Герца

Диполь Герца (полуволновой вибратор) – простейшее устройство данного вида, состоящее из вертикальной опоры и 2-ух плеч общей длиной 1/2 от принимаемой либо излучаемой волны. Так, при длине волны 160 метров длина 2-ух плеч диполя должна быть 80 метров. При монтаже на крыше высотного дома вертикальные стойки не применяют, закрепляя плечи диполя на маленьких опорах.

Укороченный диполь Герца

Такая антенна кв отличается от предшествующей более недлинной длиной плеч (до 1/5 от длины принимаемой либо излучаемой волны), также установленными на них катушками индуктивности и концевыми емкостными нагрузками в виде железных дисков либо «звездочек» из проводов либо проволоки.

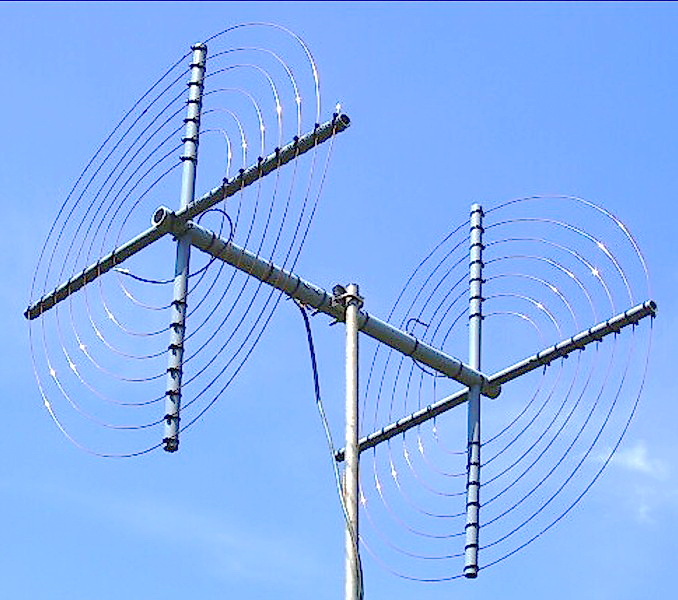

Спиральные антенны

Традиционное устройство данного вида («Спираль Тесла») состоит из 2-ух спиралей, расположенных на крестовинах, соединенных между собой перемычкой (траверсом).

Питание антенны

Соединяют такое устройство с трансивером (приемо-передающей аппаратурой) толстым коаксиальным кабелем с волновым сопротивлением 50-75 Ом.

Сборка антенны

Собирают маленькое устройство данного вида, наматывая две плоские спирали поперечником 90 см на каркас из полипропиленовой трубы, состоящий из 2-ух крестовин и соединяющей их 90-92-сантиметровой перекладины (траверса). В качестве материала для спиралей применяют одножильный изолированный медный провод поперечником 1,5 мм.

Трансформатор

Для данного устройства применяют воздушный трансформатор с рабочим спектром волн от 10 до 100-160 метров. Делают его, наматывая на полый 140-миллиметровый каркас поперечником 25 мм 16 витков сдвоенного провода шириной 1,5 мм. Длина намотки провода при всем этом должна быть 95-100 мм.

Настройка антенны

Процесс опции содержит в себе следующие операции:

• Настройка КВС (коэффициента стоячей волны) – осуществляется с помощью специального устройства либо зажимами-крокодильчиками, закрепляемыми на спиралях вибратора и перемещаемыми по ним, что приводит к изменению положения точки питания. Приобретенное в процессе опции на отысканной частоте значение КВС должно быть в границах 1,0-1,2.
• Настройка частоты резонанса – осуществляется конфигурацией длины проводов вибраторов при помощи тех же зажимов, что и в прошлом пт. Настройку создают, передвигая зажимы по изолированному проводу спиралей.

Усиление антенны, полоса пропускания и угол излучения

Располагают спиральную передающую антенну горизонтально на высоте, равной 1/8 длины излучаемой ею волны.

Магнитные антенны

Более распространенной устройством кв антенны является магнитная-рамочная петля (magnetic loop), состоящая из:

• Дюралюминиевого либо медного излучающего кольца поперечником 25-80 см;
• Петли связи, поперечник которой в 5 раз меньше, чем у излучающего кольца;
• Питающего кабеля (фидера) с волновым сопротивлением 50 Ом;
• Массивного конденсатора опции резонансной частоты.

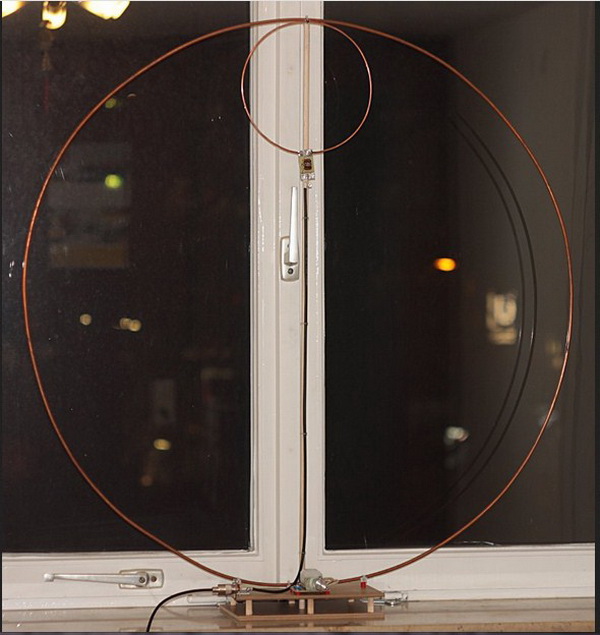

Магнитно-рамочная петля

Устанавливают такие обыкновенные самодельные передающие устройства как на больших мачтах, крышах многоэтажек, так и на балконах либо подоконниках квартир. Благодаря настроечному конденсатору, способному работать при мощности до 100 Вт, такие радиолюбительские коротковолновые антенны работают в спектрах от 1,8 до 27 Мгц.

Емкостные антенны

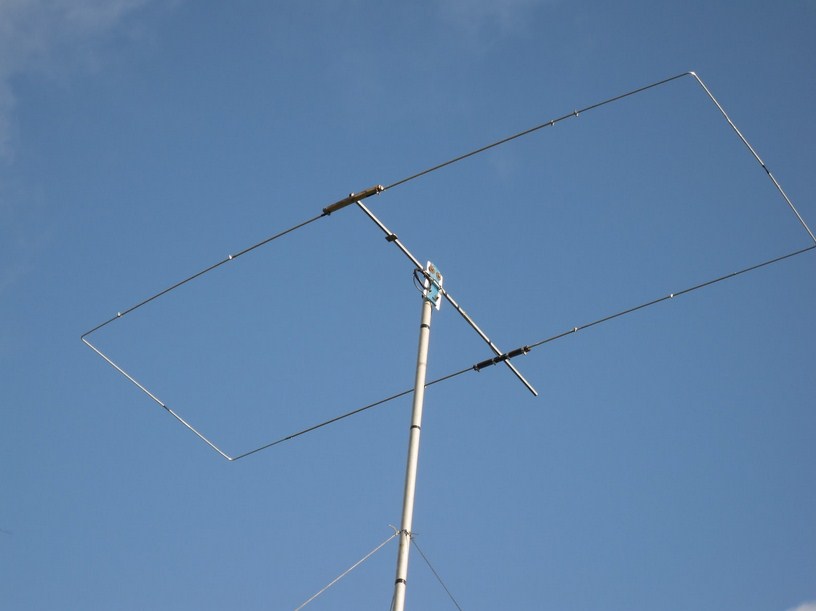

Многодиапазонная антенна

Многодиапазонная антенна – устройство, позволяющее создавать вещание во всех разрешенных для любителей спектрах маленьких волн. Благодаря данному свойству, многодиапазонки заполучили огромную популярность и распространение.

Одна из многодиапазонок типа UA1DZ имеет следующую конструкцию:

• Вибратор длиной 9,3 м
• З-х метровая подставка;
• 4-5 оттяжек;
• 10-14 дополнительных гибких противовесов-оттяжек длиной 9,4 м.

Соединение таких антенн и передатчиков создают с помощью коаксиального кабеля на 50 Ом.

Основными недочетами, которыми владеют такие многодиапазонные конструкции, являются их громоздкость, высочайшая парусность и риск поражения молнией при установке на крыше высотного дома либо другой высотной постройки.

Вертикальная антенна (Ground Plane)

Вертикальные антенны типа Ground Plane – устройства, созданные для вещания на спектрах от 14 до 24-28 Мгц. Основными составляющими таких вертикальных кв антенн являются 2-х метровая мачта, алюминиевый вибратор длиной от 2 до 5 метров, 4-5 противовесов длиной 2,5-3 метра и питающий коаксиальный 50-ти омный кабель.

Устанавливают их как на крышах высоток, так и на фронтонах личных домов.

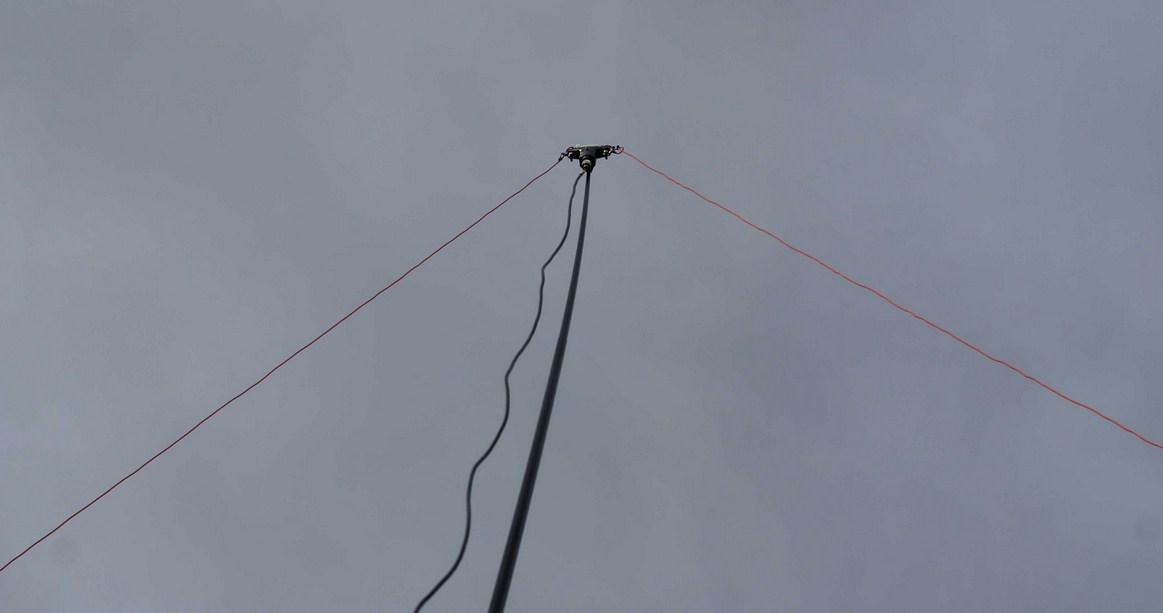

Укороченная дипольная антенна

Самое обычное устройство данного вида на 7 мгц представляет собой конструкцию, состоящую из следующих частей:

• Разбитый на два 3-х метровых плеча проволочный вибратор с изоляторами и оттяжками на концах. В качестве изоляторов применяют маленькие куски текстолита, для оттяжек используют крепкий бельевой капроновый шнур.
• Две удлинительных 140-ка витковых катушки из медного провода шириной 0,5-0,6 мм;
• Центральный узел с трансформатором (балуном);
• Фидер – питающий коаксиальный кабель на 50 Ом.

Укороченная диполь

Применяют такую укороченную диполь, как в стационарных, так и в полевых критериях, закрепляя ее на высоте от 3 до 4 метров.

На заметку. Для того дабы произвести настройку такового устройства по резонансу, нужно умеренно укорачивать длину расположенных горизонтальных либо под углом плеч вибратора. После конфигурации длины плеча укорачивающая ее оттяжка крепится к наиблежайшему дереву либо другой устойчивой опоре.

Вертикальная кв антенна своими руками

Более популярны для самостоятельного производства такие передающие коротковолновые устройства, как вертикальные антенны.

Более ординарную и эффективную из них делают следующим образом:

1. В землю вкапывают древесный столбик высотой 2,5-3 метра;
2. На вкопанном столбике с помощью шурупов закрепляют распределительную коробку;
3. В закрепленной коробке помещают частотный дроссель – катушку с намотанными на нее витками изолированного коаксиального кабеля;
4. К выходу дросселя подключают двужильный многопроволочный медный кабель сечением 2 мм;
5. Провод продевают через пропускные кольца недорогого 6-ти метрового углепластикового удилища;
6. Конец провода закрепляют на вершинке удилища с помощью обыденного пластмассового хомута-стяжки;
7. В центре удилища закрепляют круглую площадку с проволочными оттяжками;
8. На высшей части столба укрепляют 2 клипсы и один хомут-держатель (КТР) для полипропиленовых труб поперечником 32 мм;
9. С помощью клипс и держателя удилище с излучателем (продетым через пропускные кольца проводом) закрепляется на столбе;
10. Оттяжками мачта с излучателем выравнивается и накрепко фиксируется. Оттяжки при всем этом закрепляются на устойчивых, расположенных вблизи столбах, деревьях, вкрученных в несущие конструкции построек и серьезных строений крюках.

Питающий провод для кв антенн такового вида применяют с волновым сопротивлением 50 Ом.

Сервис такового устройства сводится к повторяющейся проверке целостности излучателя методом его прозвонки мультиметром, подмене сломанных ветром колен мачты, корректировке натяжения оттяжек.

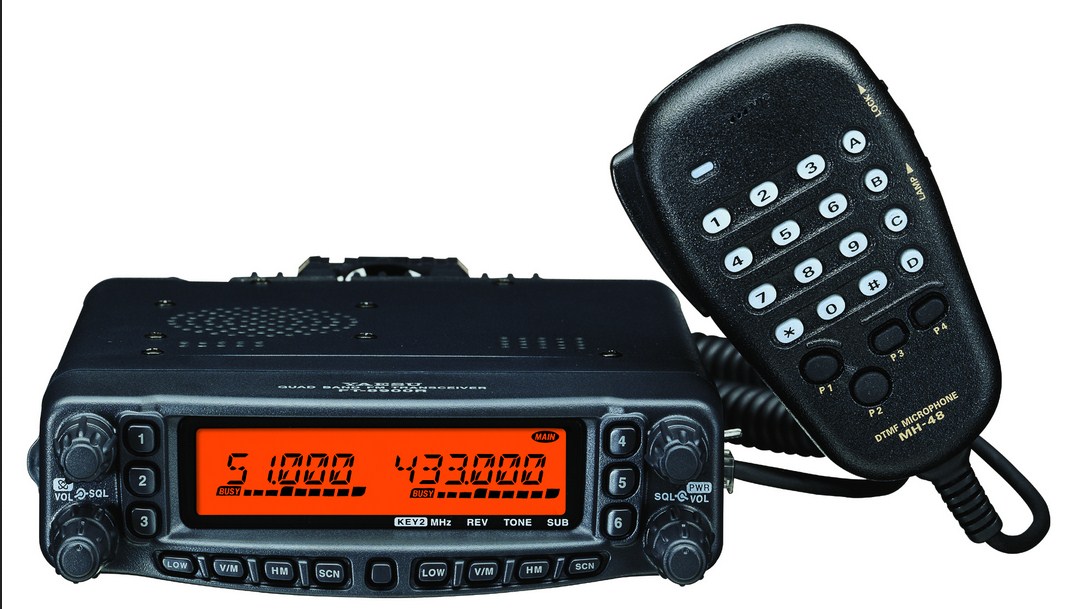

Выбор первого кв трансивера

При выборе первого передающего устройства (трансивера) начинающим радиолюбителям нужно учесть:

• Габариты и вес – радиостанция обязана иметь такие размеры и вес, дабы ее можно довольно просто переносить в руках либо походном ранце.
• Функционал – для начинающего радиолюбителя довольно трансивера, имеющего маленькое количество главных опций (резонансная частота, мощность, КСВ);
• Надежность и наличие гарантии – как и неважно какая другая аппаратура, коротковолновая радиостанция обязана иметь гарантийный срок обслуживания;
• Возможность программирования аппаратуры с внедрением компьютера.

Не советуют начинающим радиолюбителям получать дорогостоящие и очень сложные в эксплуатации, обслуживании коротковолновые радиостанции. Новенькому, заинтересовавшемуся радиолюбительством, будет очень тяжело разобраться в таковой аппаратуре, при утрате энтузиазма к данному делу продажа таковой дорогостоящей радиостанции за ту же сумму, что она была куплена, будет очень затруднительной.

Другие конструктивы антенн

Из других конструкций антенн кв спектра внимание заслуживает вертикальный спиральный полуволновой вибратор для волн длиной 80 метров, состоящий из:

• 120-ти сантиметровой спирали из медного изолированного провода поперечником 1-1,5 мм;
• Траверса высотой 150 см;
• Противовеса длиной более 80 см;
• Согласующего устройства;
• Частотного автотрансформатора;
• Питающей полосы из коаксиального кабеля с волновым сопротивлением 50 Ом.

Используют такие вертикальные антенны в критериях ограниченного места маленьких приусадебных участков, на крышах высотных домов и других высотных зданий.

Простые самодельные антенны

Самыми ординарными в изготовлении коротковолновыми устройствами из обрисованных выше являются:

• Магнитно-рамочная петля;
• Штыревая антенна;
• Укороченная диполь;
• Полноразмерная диполь.

Сделать их можно без помощи других из подручных дешевых материалов, не используя при всем этом особые инструменты и оборудование.

Малость слов о коротковолновиках

Коротковолновик

Коротковолновики – радиолюбители, специализирующиеся вещанием в коротковолновом спектре. Специализирующиеся конструированием, созданием и ремонтом передающих устройств люди проводят сеансы связи из разных уголков планетки. При всем этом для каждого из них достижением считается самая далекая точка, с которой был проведен сеанс радиосвязи.

На заметку. Согласно действующему законодательству РФ, для радиолюбителей-коротковолновиков доступно вещание на 10 коротковолновых спектрах со следующей длиной волн: 2200 м, 160 м, 80 м, 40 м, 30 м, 20 м, 16 м, 15 м, 12 м, 10 м. Внедрение высокочастотных диапазонов запрещено.

Антенны мобильников

Еще не так издавна в почти всех моделях мобильников использовались довольно большие для данных устройств направленные антенны. Но по мере развития телекоммуникационных технологий работа мобильных средств связи равномерно перебежала из коротковолнового в вч спектры до 2500 МГц. Такая рабочая частота соответствует длине волны всего 12 см, по этому для проведения действенных сеансов связи довольно маленького встроенного в телефон передающего устройства.

Таким макаром, верно собранная, установленная и настроенная коротковолновая антенна – это залог устойчивой и высококачественной связи с живущими в самых отдаленных уголках планетки радиолюбителями. Благодаря большенному обилию конструкций и моделей, собираемое из подручных материалов такое передающее устройство может быть установлено фактически в любом доступном месте: на крыше, балконе и даже снутри жилого помещения.
