Всем привет! Сейчас я продолжу рассказ о самодельных антеннах, и сейчас пойдет речь о Wi-Fi. Не непростая в изготовлении, всенаправленная Wi-Fi антенна, имеет усиление 6 дБ, с её помощью можно существенно усилить сигнал на ноутбуке, точке доступа и других Wi-Fi адаптерах. В сети можно отыскать огромное количество вариантов конструкции и размеров данной коллинеарной антенны, и 3 из них мною были опробованы, но хорошие результаты показал только вариант, описываемый в этой статье. Естественно, многие произнесут, для чего заниматься ерундой и мастерить Wi-Fi антенну своими руками, когда можно приобрести готовую, на что я скажу, приобрести можно все, если есть средства, но для чего их растрачивать, если можно выполнить самому, при этом время от времени даже лучше чем в магазине, в этом я убеждался не раз.

Скажу сходу, что данная антенна относится к среднемощным, и поддерживать с её помощью длинноватые линки, не получится. Для этих целей нужно применять направленную антенну, варианты конструкций которой мы непременно разглядим в дальнейшем. Данная же антенна отлично подойдёт для организации связи эталона Wi-Fi 802.11 в границах дома, двора, и даже между примыкающими домами. Таковой самодельной антенной Wi-Fi антенной можно поменять стандартную антенну 2дБ входящую в набор вашего роутера либо точки доступа, и прирастить тем радиус покрытия более чем в 2 раза. Получится так именуемый Wi-Fi усилитель.

Перейдем конкретно к описанию самой конструкции. Фото наглядно проиллюстрируют весь процесс. Для производства антенны нам пригодится все та же цельная медная проволока сечением 4 мм 2 , которую можно приобрести в любом электрическом магазине. Отрезок таковой проволоки необходимо искривить особым образом, выдержав размеры, показанные на следующей схеме:

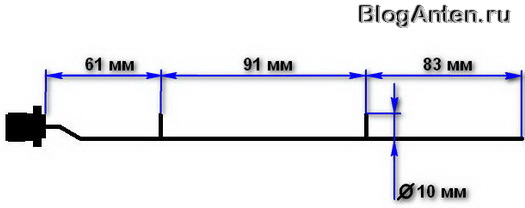

Схема конструкции Wi-Fi антенны

И припаять получившуюся конструкцию к коннектору N-типа, либо к обыкновенной маме BNC разъёма, их можно приобрести в любом радиомагазине. BNC отыскать проще, его применяют для монтажа видеонаблюдения. BNC-маму необходимо приобрести в комплекте с отцом, к которому и будем подсоединять коаксиальный кабель 50 Ом, на рисунке представлен пример с BNC. Припаяв один конец проволоки к коннектору, необходимо от его основания отмерить 61 мм и выполнить кольцо, как показано на рисунке:

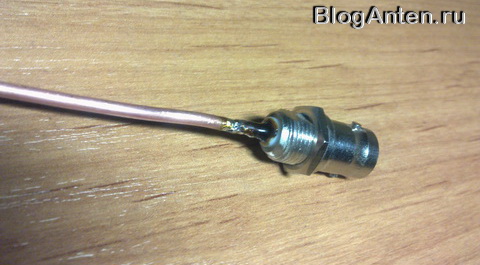

Припаиваем коннектор

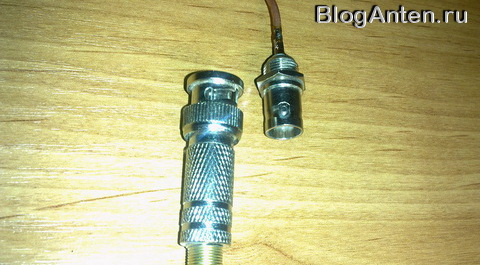

BNC

Гнем проволоку

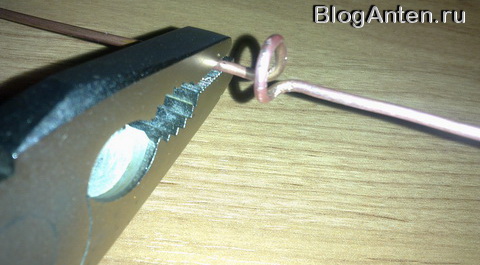

Накручивать кольцо, идеальнее всего при помощи шаблона в виде трубки подходящего поперечника и плоскогубцев. Кольцо должно получиться поперечником 10 мм. Кольцо ни при каких обстоятельствах не может быть замкнутым, оно должно перебегать в продолжение проволоки.

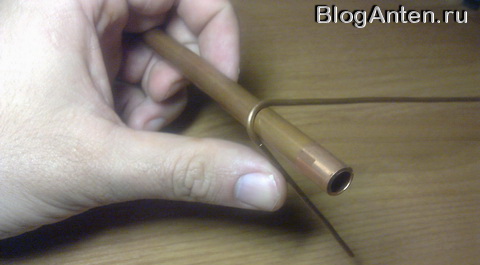

Делаем кольцо

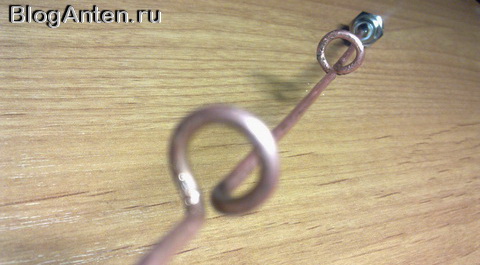

антенна вид

От этого кольца отмеряем 91 мм и таким же образом делаем 2-ое кольцо, его поперечник также должен составлять 10 мм. Дальше, от второго кольца отмеряем 83 мм и обрезаем проволоку. В конечном итоге должна получиться такая конструкция:

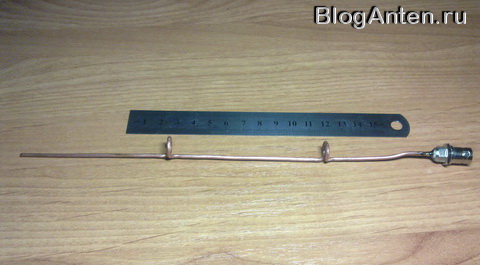

Готовая Wi-Fi антенна

Вот вариант выполнения для точки доступа, к антенне припаян небольшой коннектор N с кабелем, во всех вариантах задействована только центральная жила, оплетка просто заворачивается вспять и не имеет ни какого контакта:

На этом все. Видите ли, изготовка антенны не составит огромного труда, скажу только-только размеры нужно соблюдать непременно, и конечное изделие должно смотреться аккуратненько, от этого в основном зависит работоспособность антенны. Как подсоединить такую либо другую Wi-Fi антенну к ноутбуку либо нетбуку, для усиления сигнала, я расскажу в ближайших статьях.

Цифровая антенна своими руками

Усвойте желающие настроить антенну на телевидение: цифровых вещиц природой не сотворено. Во Вселенной есть аналоговые сигналы, мощность меняется по квантовым состояниям электронов. Переходы так малы, что человеку кажутся непрерывными. Сигнал может быть представить определенным числом, помноженным на простую энергию. Желаем дать осознать: природа цифрового сигнала в осознании населения земли лишена, цифровая антенна без помощи других не конструируется. Может быть сделать антенну для приема аналогового сигнала, несущего цифровую информацию.

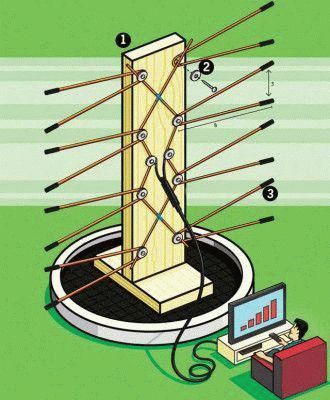

Цифровая антенна

Антенны приема цифрового сигнала

Сейчас только цифровое телевидение. Но! Мультиплексы, где программы штампуются кадрами, содержат радиопередачи. Желаем объяснить: при сегодняшнем положении дел вещание радио сбилось ввысь, захватив частоты FM-диапазона, телевидение на сто процентов вытеснено в ДМВ. Разъясняется особенностями современной жизни. Шофер желает дорогой слушать радио, глядеть телек. Лицезрели длинноватые антенны раций? 34 МГц. Сравните: I канал СССР вещал 50 МГц. Каждому на крыше иметь антенну два метра длиной, дабы поглядеть центральный канал?

Просто смехотворно. В противоположность палкам антенны FM-ДМВ сравнимо малы. Просто умещаются на крыше. Облегчая мучения киноманов, каналы переносит одна частота. Картина разбивается кадрами, выходит, доступно много программ при единственной настройке антенны. Комфортно. Массу выгод технического решения увидим из явления, именуемого сейчас цифровым мультиплексом. Антенну становится вероятным точно нацелить на частоту приема (являющуюся элементарным каналом ДМВ), дабы глядеть передачи, слушать радио.

Для решения задачи конструируется некоторым представляющееся «самодельной цифровой антенной» устройство. Антенна рядовая, – интересующимся типом добавим – линейная. Конструкция выбрана, благодаря малым габаритам. Выделена в цифровой передаче одна проблема…

Телевидение привыкло воспользоваться горизонтальной поляризацией. Поняла участь цифровой мультиплекс. Выходит, сигнал ловится тогда восхитительно, когда линия антенны перпендикулярна лучу приходящего сигнала. Нарушим правило, мощность начинает теряться, прием усугубляется.

Прием цифрового сигнала антенной

Желающие вести прием цифрового сигнала должны уяснить тип поляризации электромагнитного излучения. Откинуть спутниковое телевидение, вещающее кадрами, поляризация, как гласит Владимир Вольфович, горизонтальная совершенно точно. Тип сигнала принято ловить телевидением на полуволновой вибратор, выделяют сигнал 2-ух типов:

  1. Симметричный.
  2. Несимметричный.
Читайте по теме:  Электрические батареи для отопления личного дома цены

Поясним. 1-ый образован одинаковыми плечами, равными четверти длины волны. Суммарно выходит половина длины волны. Сигнальная жила кабеля подсоединяется к одному плечу, экран – обратному. Плеча в ряд образуют линию, разбиты зазором 20 мм. Для согласования уравняйте сопротивления антенны и кабеля, потрудитесь симметрировать. 1-ое условие в эталоне осуществляется, 2-ое на частотах ДМВ с уменьшением длины волны играет наименьшее значение.

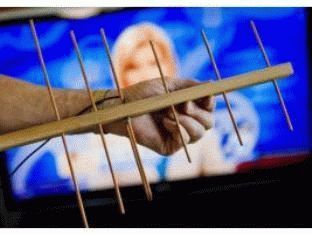

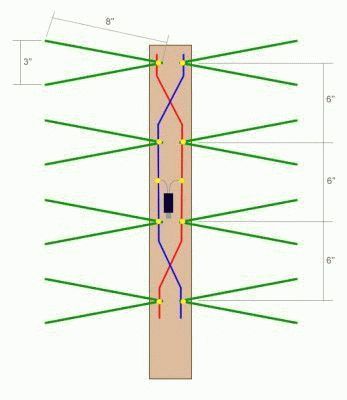

Антенна своими руками

Антенна своими руками

Дабы выполнить цифровую антенну без помощи других, довольно мачту снабдить несущей пластинкой, приделать горизонтально-симметрично два проволочных плеча шириной 3 мм, длиною четверть волны каждое.

Приобретенное устройство паяют на коаксиал волновым сопротивлением 75 Ом, как обозначено выше, длина кабеля понижения берется по способности ниже, каждый метр съедает часть полезной мощности потерями. Играет роль только длина до первого усилительного каскада. Снабжая кровлю питанием, поставив покупной блок подходящей частоту, бухту в углу, свернутую за телеком, лишаем способности портить прием. Эффект переусиления другой раз вводит противные зрительные эффекты, самым известным считают двоение изображения.

Вероятен другой негатив. Поначалу стоит испытать антенну без усилителя. Прием никак не будет искажен излишней мощностью. Если наблюдаются противные побочные эффекты, стоит пробовать биться за улучшение свойства. Принципиально точнее навести антенну. В городке ввиду эффекта многолучевости, в селе за счет отличия направления движения волны от прямой полосы точка выхода луча находится не там, куда показывает (согласно карте) компас. Следует немного подвигать антенну, задавая верное направление, находя лучшее положение.

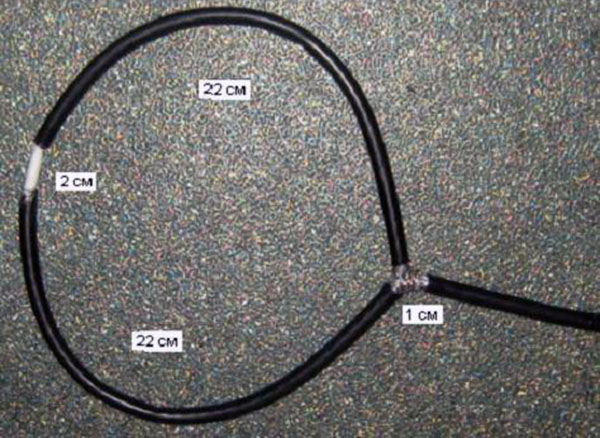

Приём сигнала антенной

Прием сигнала антенной

Полуволновой вибратор описанной чуть повыше конструкции на диаграмме направленности образует два основных лепестка. Разнесены на 180 градусов. Диаграмма направленности симметрична в горизонтальной плоскости. Поэтому, свойства улучшим, поставив экран. Явное решение, нечасто увидим по обычный причине: антенна должна ловить широкий спектр, трудно подобрать правильное расстояние. Для полуволнового вибратора экран не будет кусочком проводящего материала – пара отрезков провода, из которого изготовлены плечи. Расстояние между ними не настолько принципиально, не должно быть огромным. Полностью довольно 5-ти см вверх-вниз от плоскости нахождения плеч. Длина экрана превосходит размах обоих, электрически размещается на оплетке кабеля.

Значимость обретает расстояние меж экраном и полуволновым вибратором. Затрудняемся с правильным ответом, какая пропасть делит детали, для извилистых рамочных антенн величина составляет 0,175 длины волны сигнала. Полагаем, любители вправе испытать экспериментально подобрать необходимое расстояние, мастера имеют шанс смоделировать систему MMANA. 1-ые получат приемлемый итог резвее, 2-ые сумеют заранее предсказать итоговый расклад случайной длины волны, что лучше. Моделирование антенн не заходит в круг интересов создателей, люди увлеченные в состоянии выложить готовый файл, сдобрив комменты плодом технической мысли. Полагаем, расклад понизит величину помех.

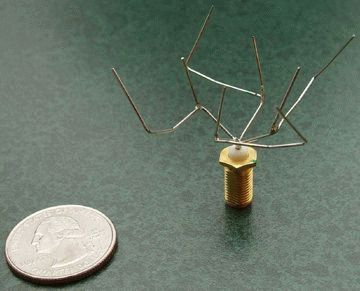

Несимметричная антенна

Несимметричная цифровая антенна

Что касается несимметричного полуволнового вибратора, представляет одно плечо. 2-ое заменяется «землей» (нескончаемая плоскость нулевого потенциала), на практике просто ничего в этом месте нет. Изготовка полуволнового несимметричного вибратора не один раз показано форумами, порталом ВашТехник, сетью. Обычно антенна служит комнатным дополнением цифрового ресивера, который без помощи других изловить опасается. Дабы выполнить приспособление, рассчитывается длина волны канала, делится на четыре. Вдоль отрезка зачищается экран кабеля, внутренняя изоляция сохраняется – не помешает приему.

На отогнутый на 90 градусов конец навинчивается F-коннектор, который вставляется в ресивер, гнездо телека (содержи приемная часть наземного цифрового телевидения необходимое поколение микросхемы). Фактически у всех современных плазменных панелей необходимое снутри. Настройка займет время, частота канала известна. Необходимо выяснить цифру – посещаем веб-сайт http://ртрс.рф, смотрим регион, звоним по подходящему телефону. Принимаются запросы по e-mail. Очевидно, если регион лишен цифрового телевидения, никакой инфы отыскать не получится.

Приведенный веб-сайт является официальным ресурсом муниципального унитарного предприятия, на которое возложены задачи оцифровки места РФ. Спросите, логопериодическая цифровая антенна делается ли без помощи других? Ответ – незачем. Логопериодическая антенна перекрывает большой спектр, если желаете глядеть три столичных мультиплекса, берите. Отбросив опаску, используйте антенну типа волновой канал, отличается от логопериодической несколько худшими диапазонными чертами, проще устройством. Методику производства обсуждали, провинции мало смысла растрачивать время.

Читатели понимают: устройство цифровой антенны идентично обычной. Поляризация линейная горизонтальная, частота определена каналом. Принцип деяния цифровой антенны аналогичен. Преобразование электромагнитной волны в ток снутри проводника. Особенность цифровых антенн – точно настроены на одну частоту. Конструкция выходит обычный, действенной. Обещая высококачественный просмотр (без зрительных, звуковых помех). Естественно, телек, приставка должны декодировать сигнал.

Осталось проститься с читателями. Сейчас ветвь радиолюбительства уходит в прошедшее, кто предскажет ожидающее население земли завтра…
