Как понятно, цифровое телевидение DVB-T/T2 в Рф вещает на 2-ух частотах — 586 МГц и 666 МГц (да-да, это комплот рептилоидов). Ну, поточнее, это такие частоты в Питере и Ленобласти — но в большинстве регионов РФ они такие же либо очень близкие.
На первой частоте вещает 1-ый мультиплекс (1-ые 10 каналов ТВ), на 2-ой — 2-ой (еще 10 каналов ТВ и 3 канала радио). Потому антенну мы будем делать приблизительно на частоту 600 МГц — дабы она отлично брала оба мультиплекса.
Вы будете смеяться — но наша красивая самодельная антенна будет смотреться вот так:
Невзирая на простой вид, сигнал с нее лучше, чем с большинства накрученных комнатных антенн с усилителями. При всем этом она волшебно малогабаритна, занимает не много места, ну и вообщем плоская. Эстеты могут запихнуть ее в какую-нибудь картину — к примеру, в портрет товарища Сталина. Не то дабы это сильно улучшило прием сигналов Коминтерна — но смотреться будет оригинально, главное не забывать, что плоскость антенны должна быть перпендикулярна направлению на телебашню.
А самое забавное — мы создадим ее, вообщем ничего не паяя и не используя никаких сложных инструментов, не считая ножика и линейки.
Для производства антенны возьмём толстый одножильный телевизионный кабель волновым сопротивление 75 ом — чего-нибудть вроде RG-6U.
Размечаем его с 1-го конца, последовательно отмеряем линейкой и отмечаем шариковой ручкой (либо делаем надрезы наружной изоляции ножиком):
- 5 см
- 26 см
- еще 26 см
Оголяем кабель с одной стороны на отмерянное нами расстояние 5 см. Снимаем верхнюю изоляцию, аккуратненько разматываем оплетку, и потом снимаем изоляцию и с внутренней жилы. Соединяем-скручиваем экранированный слой с жилой. Должно получиться что-то вот такое:
Сейчас смотрим на последнюю метку N3 (она будет на расстоянии приблизительно 52 см от зачищенного конца), и на ней аккуратненько снимаем внешнюю изоляцию до экрана на ширину приблизительно 0,5 см. Делайте аккуратненько, не повредите экран!
Замыкаем обнаженный конец на этот разрез, закручивая наши приготовленные 5 см нагого провода вокруг экрана. Получится такое кольцо из кабеля.
Посреди этого кольца, напротив места скрутки — будет наша метка N2. На ней на ширину 1 сантиметр снимаем слой наружной изоляции кабеля и экран. Да-да — аккуратненько отрезаем экран кабеля точно по бокам сантиметрового разрыва, не повреждая внутреннюю изоляцию, закрывающую центральную жилу.
И всё — антенна готова. Сейчас осталось накрутить на другой конец кабеля штекер — и можно подключать антенну к цифровой приставке либо телеку со входом DVB-T/T2.
Штекер идеальнее всего выполнить современным методом — поначалу накручиваем на конец кабеля F-втулку:
А позже наворачиваем F-втулку на вот таковой штекер:
Видите — ничего не нужно паять, всё делается ножиком и ловкостью рук. Унифицированное соединение с F-втулками комфортно тем, что с его помощью можно просто сращивать кабели по мере надобности (для этого есть соединители М-М, именуемые «бочонок»), при всем этом соединения можно в любом момент разобрать, не трогая стык кабеля с F-втулкой.
Получившуюся петлю антенны расположите вертикально, отходящим кабелем вниз. Ось петли направьте на телевизионную вышку. И радуйтесь хорошему приёму. Если прием не хороший — означает, нашу антенну что-то затеняет, просто походите по квартире и выищите место, где принимать будет идеальнее всего.
PS. Для любопытствующих сообщаю, что любознательный мозг китайцев ухитрился усовершенствовать даже эту антенну, еще больше повысив ее качество приема. Китайский вариант устроен вот так:
Он всем неплох, но просит применения симметрирующего трансформатора. Для которого нужен вч феррит, и вообщем там паять нужно, а мы же желали как проще.
А та антенна, что я для вас показал — имеет интегрированный согласователь прямо в собственной конструкции. Человек, который её вымыслил — был долбанный гений, мама его. Очевидно это разработали для шпионов, принужденных городить антенну из подручных материалов.
Кстати, вы сможете усовершенствовать нашу антенну, еще больше увеличив ее КПД за счет введения рефлектора. Для этого для вас пригодится отыскать картонную коробку шириной приблизительно 13 см. На одну сторону коробки нужно закрепить нашу антенну — прямо положив на коробку и примотав ее к картону кусками верёвочки, приклеив скотчем либо китайским термоклеем. А на другую сторону коробки следует приклеить подходящего размера лист алюминия (не непременно круглый, но размером незначительно больше поперечника нашей антенны). Некоторые обожают применять дюралевую крышку от старенькой кастрюли — но в принципе довольно легко фольги от шоколадки.
Для еще больше любознательных вот эмпирическая формула, по которой можно высчитать размеры таковой антенны под всякую частоту:
Тут F — частота в мгц, L — характеристическая длина в сантиметрах (те же 26 см, которые мы откладывали дважды на кабеле). Расстояние до рефлектора — половина L.
Приглянулась статья? Подпишитесь на канал, дабы быть в курсе самых увлекательных материалов
Самая обычная цифровая антенна из кабеля своими руками. 2 метода.

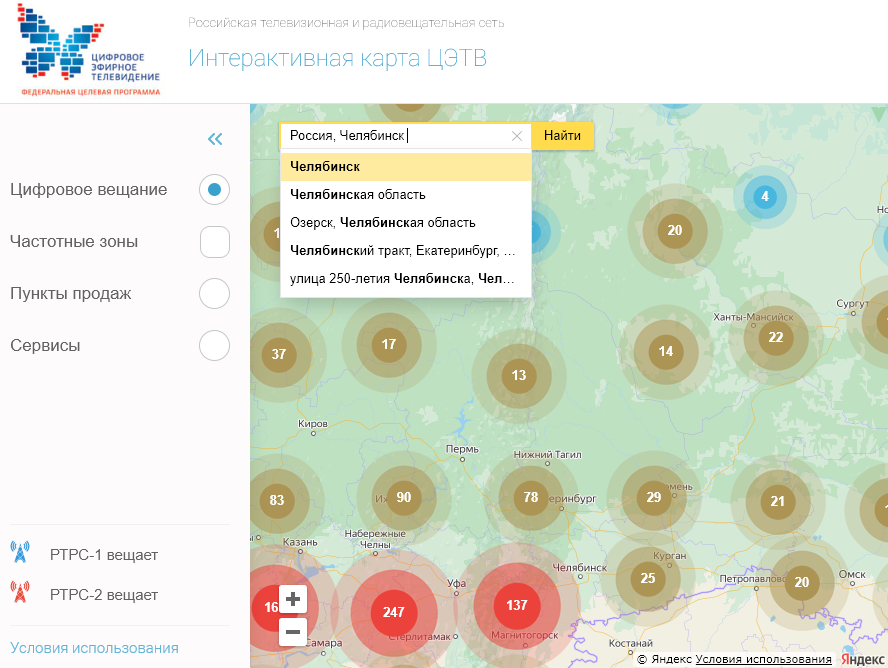

Дабы цифровая антенна работала размеренно, прежде всего нужно выяснить на каких частотах работает и вещает наиблежайшая к Для вас телевышка. Для этого заходим на карту РТРС и вписываем свой город (населенный пункт).

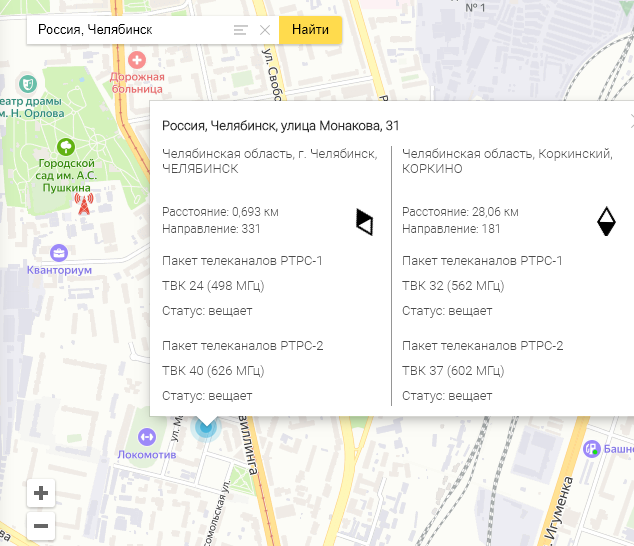

Сейчас увеличите карту и найдите свой дом. Кликните мышью на него (если дома нет, то приблизительно) и Вы увидите расстояние до ближайших передатчиков, направление (показано чёрным треугольником) и частоты на которых идёт вещание.
Частоты вещания ближайших телевышек
В нашем случае наиблежайшая телебашня находится на расстоянии 693 метра и вещание ведётся с частотами 498 и 626 МГц. У каждого населенного пт может отличаться.
1 метод выполнить антенну DVB-T2.
Для этого метода не надо ничего, не считая коаксиального кабеля! Разве что телевизионный штекер, но даже без него возможно обойтись.
Вычисляем среднюю частоту:
Подставляем свои частоты:
(1 частота + 2 частота) / 2
В моем случае будет так:
(498 + 626) / 2 = 562 МГц
Сейчас определяем длину волновода (часть кабеля, который будет принимать частоты. Не буду загружать Вас формулами, создадим проще:
7500 делим на Вашу среднюю частоту. В моем примере:
7500 / 562 = 13,35 см.

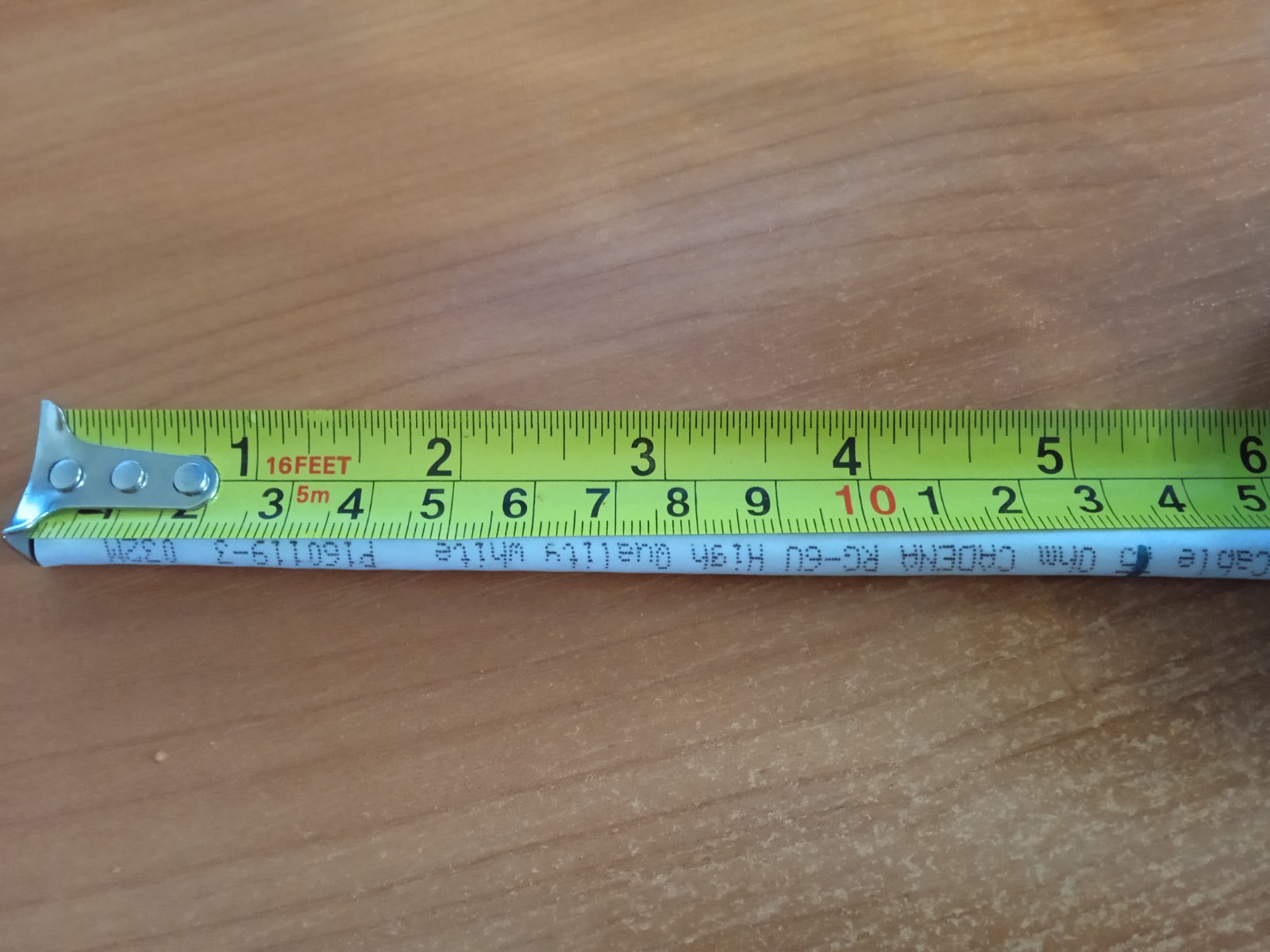

Отмеряем данную длину на телевизионном кабеле.
И снимаем наружный наружный изолятор.

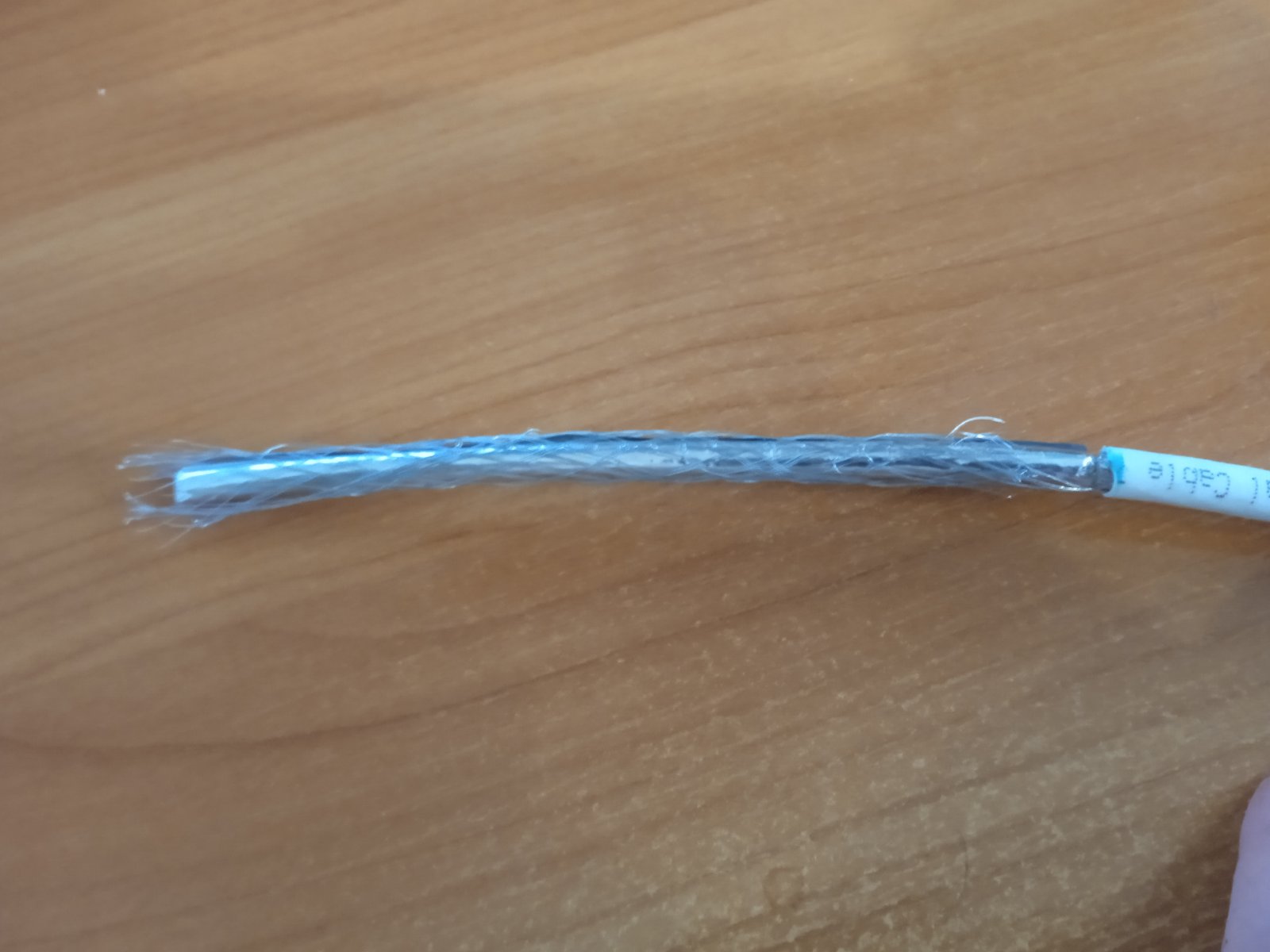

Кабель без наружного изолятора

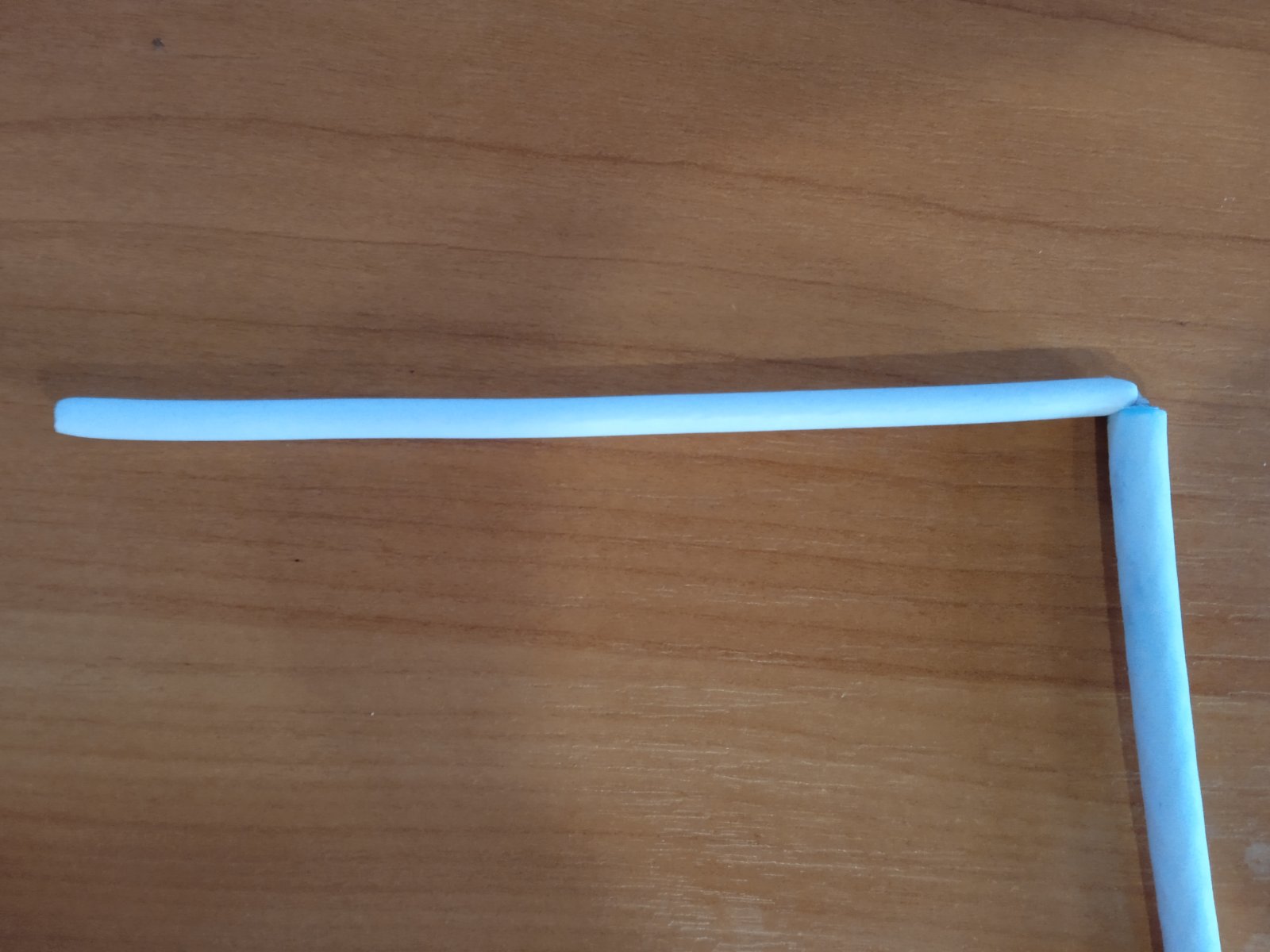

Сейчас, старясь не разрушить внутренний изолятор снимаем фольгу и железную оплётку. Загибаем волновод на 90 градусов (прямой угол).
Волновод с изолятором
Внутренняя жила коаксиального кабеля будет волноводом. Естественно, можно снять и внутренний изолятор. Но для чего? на приём сигнала он не оказывает влияние, только защищает от коррозии и соприкосновением с другими металлами.
Самая обычная цифровая антенна DVB-T2

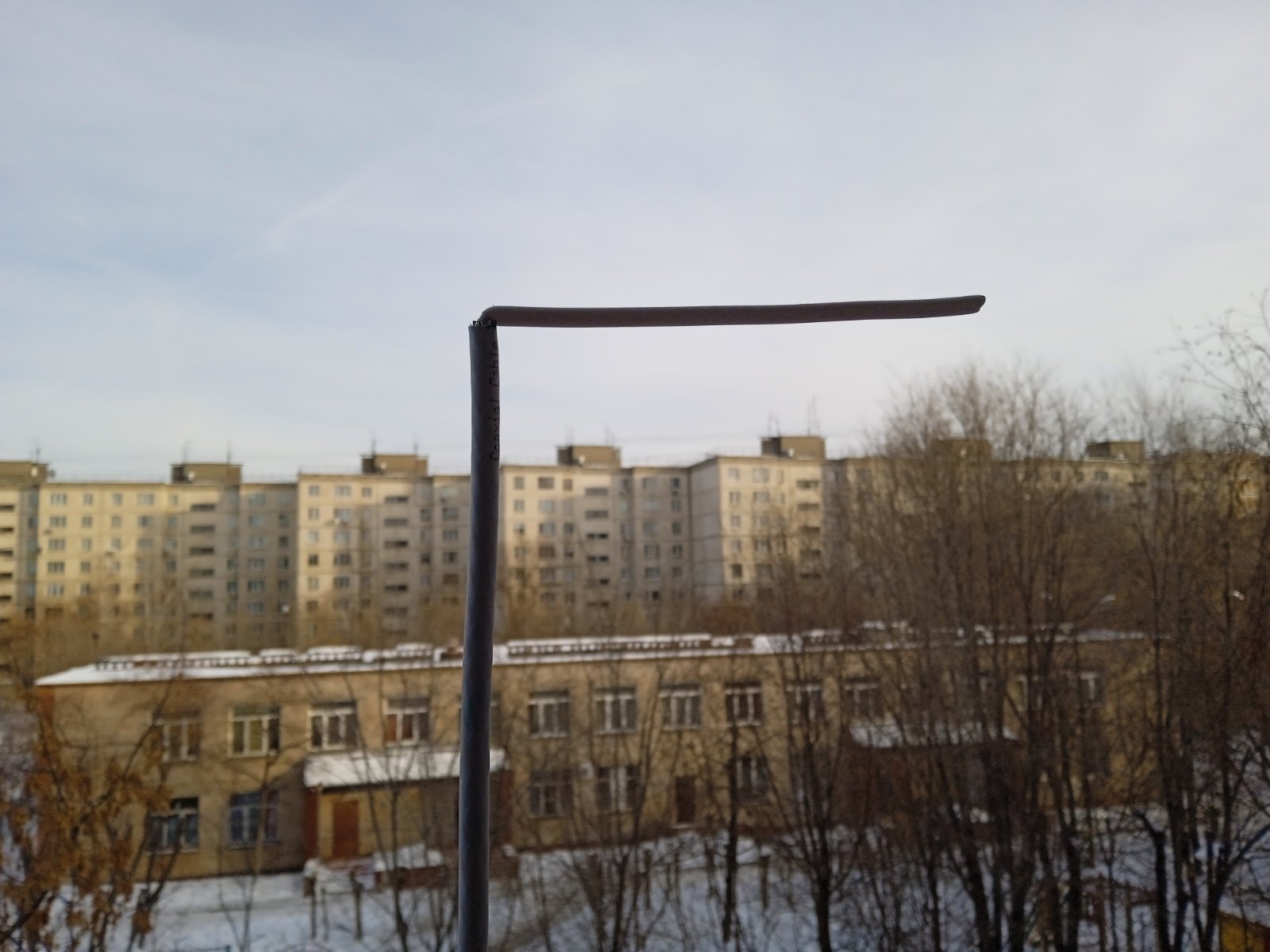

Антенна готова! Непременно проследите, дабы волновод (кусочек телевизионного кабеля без фольги и внутреннего изолятора) непременно был перпендикулярен направлению передающей антенны. Также кране лучше расположить антенну на улице. Любые препятствия на пути делают сигнал слабее либо могут совсем погасить его.
Подключаем антенну к телеку.
Другую часть кабеля прокладываем по дому (квартире) и подключаем к телеку.
Если есть железный телевизионный штекер и F-разъем, то это самый надежный метод подключения хоть какой антенный к ТВ.

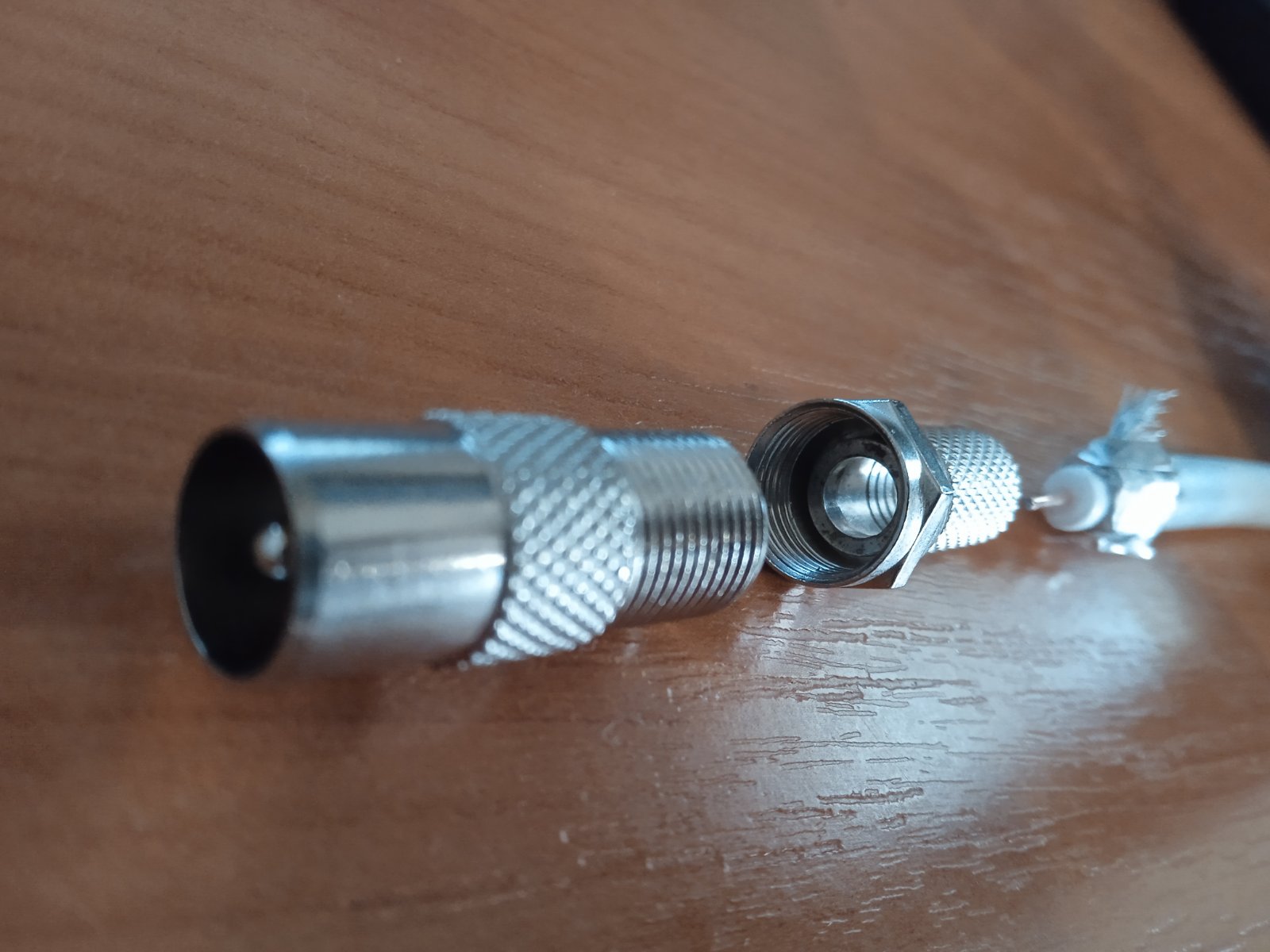

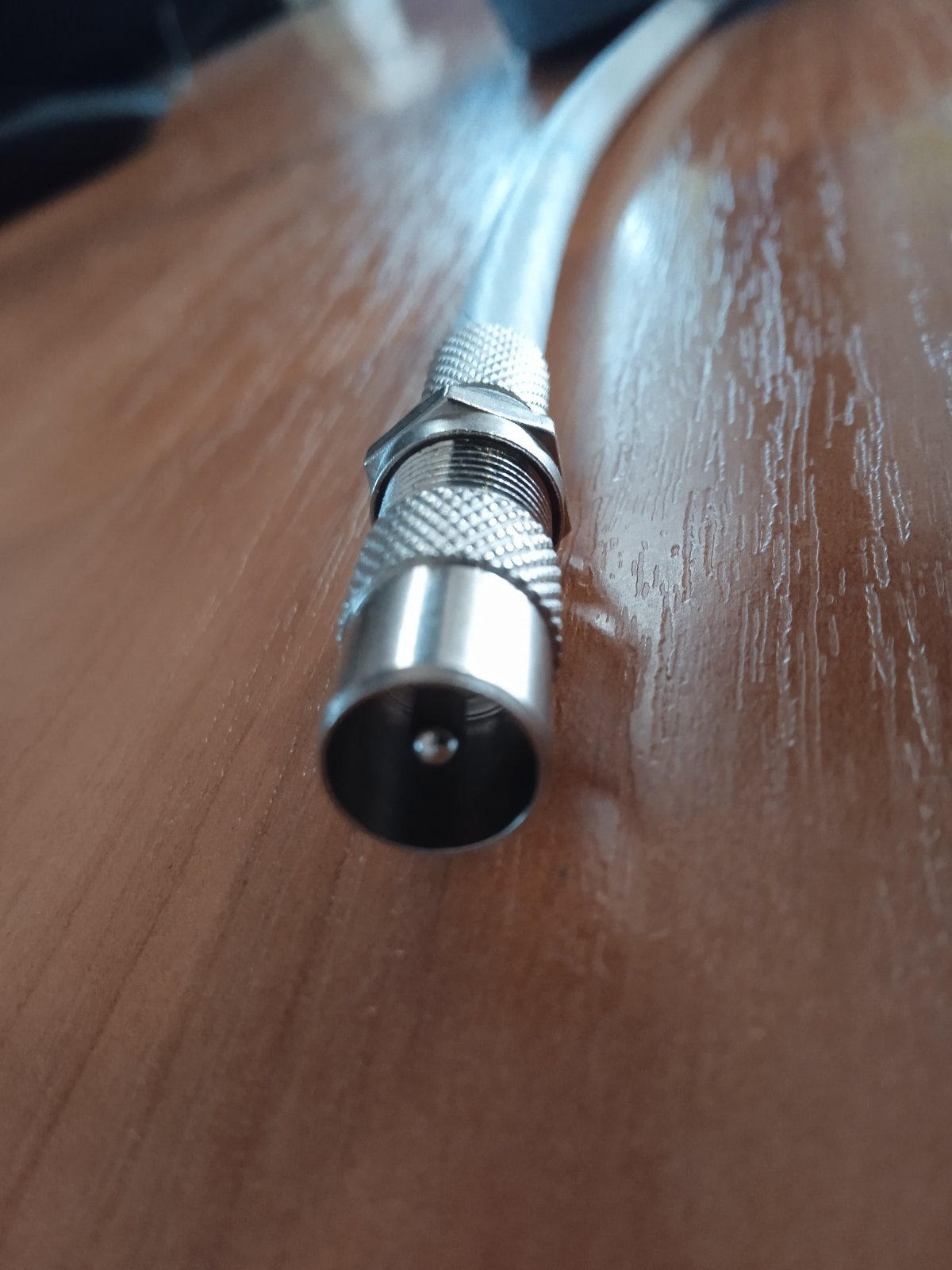

Снимаем наружный изолятор, приблизительно два сантиметра. Фольгу и железную оплетку загибаем. Снимаем внутренний изолятор, приблизительно 1,5 см. Накручиваем F-разъем и ТВ-штекер.

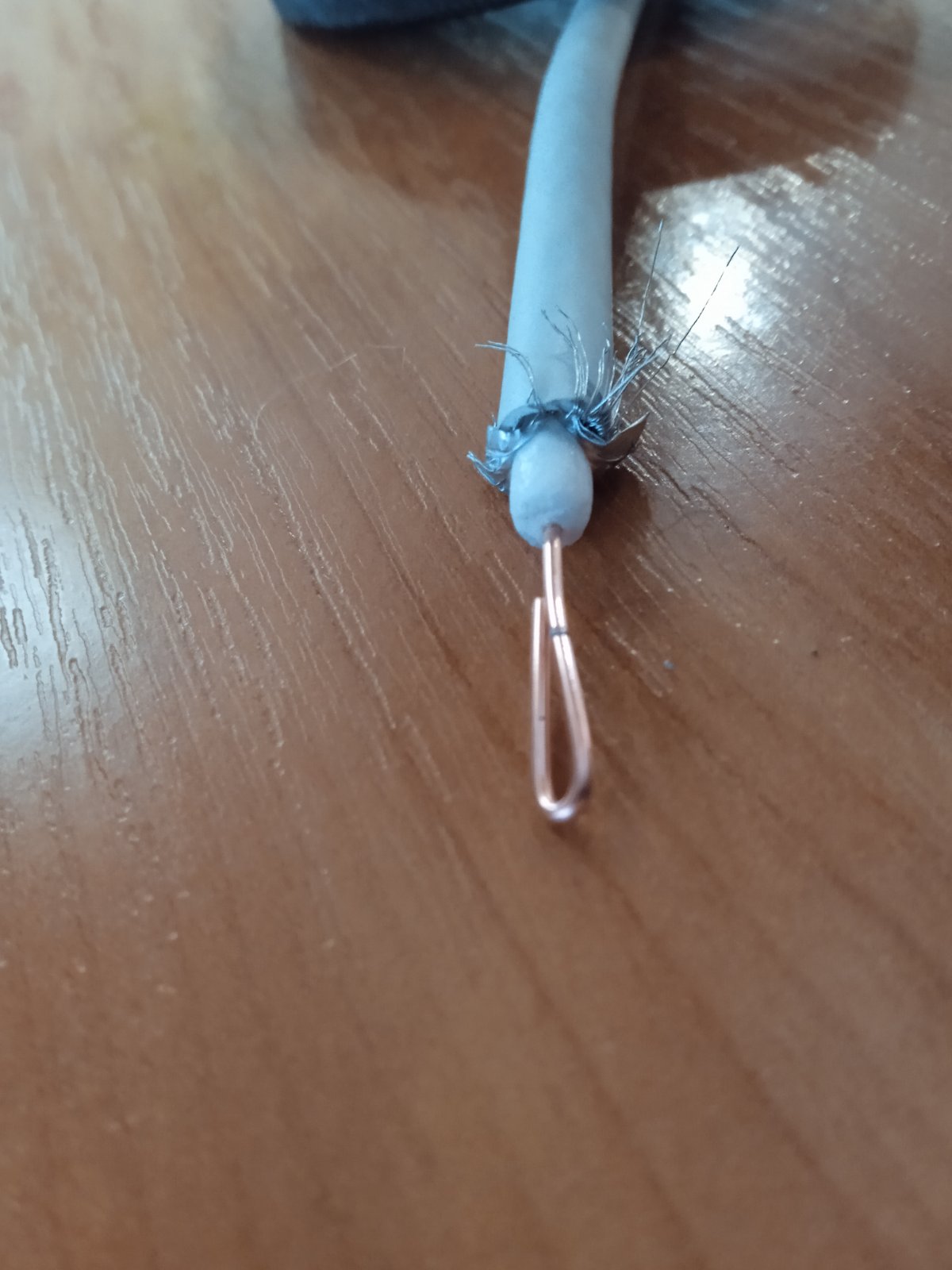

Если штекера нет, не неудача. Зачищаем кабель, как на рисунке и вставляем в центральную часть разъем на телеке.
Если нет ТВ-штекера
Естественно, такое подключение не надёжно. Но, когда охото поглядеть ТВ прямо на данный момент, а бежать некогда либо некуда, то можно и так.
2 метод производства антенны.
Для второго метода пригодятся ещё 3 f-разъема и делитель телевизионного сигнала. На самом деле всё о же самое, что и в первом методе, только делаем для волновода. Для каждой из частот свой. Применим ту же формулу:
1-ый волновод: 7500 делим на частоту первого передатчика.
7500 / 498 = 15 см.
2-ой волновод: 7500 делим на частоту второго передатчика.
7500 / 626 = 12 см.
Делитель ТВ-сигнала не имеет направления работы, потому может употребляться не только лишь как делитель, но и как сумматор.
Антенны и сумматор сигнала

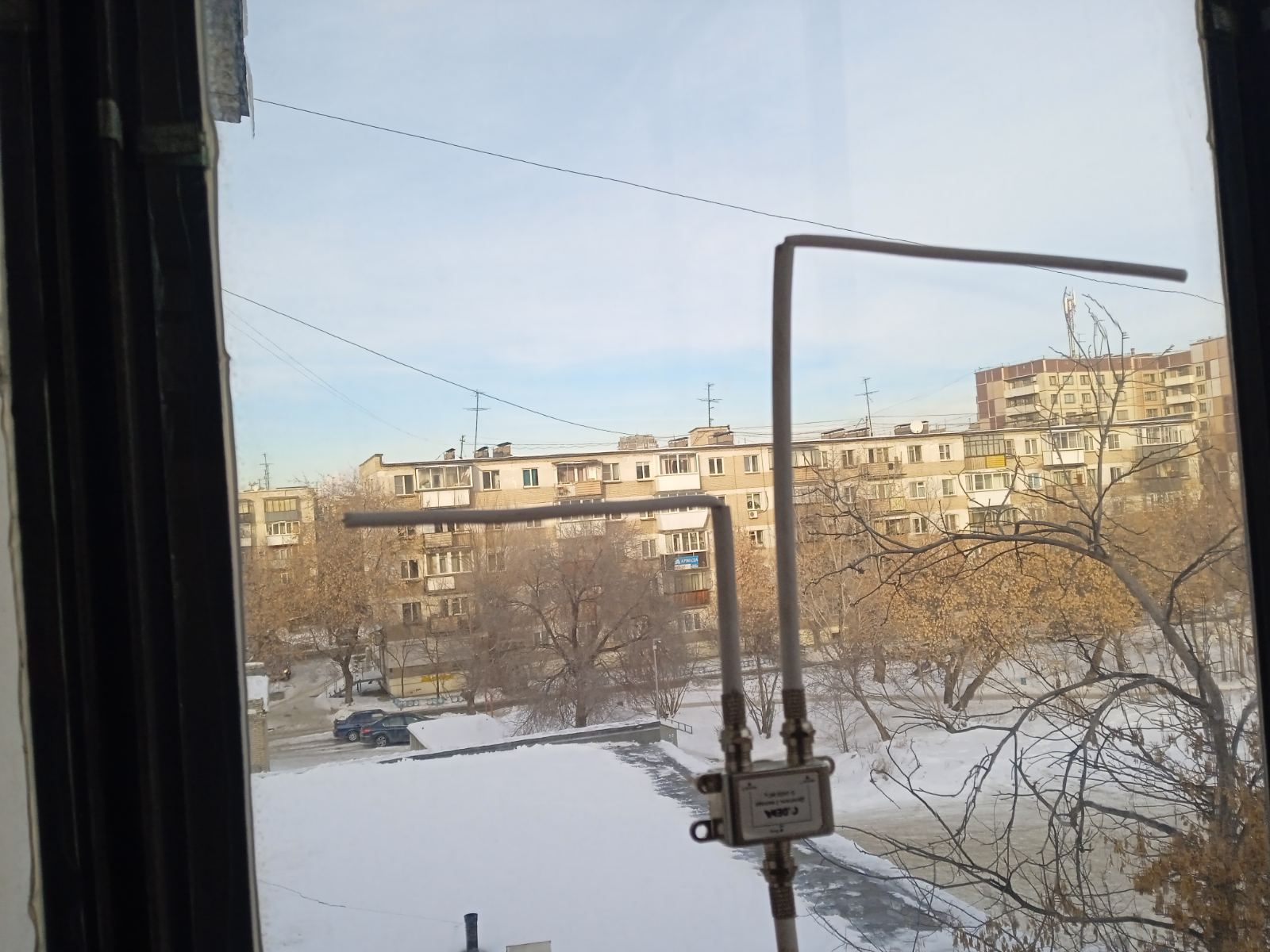

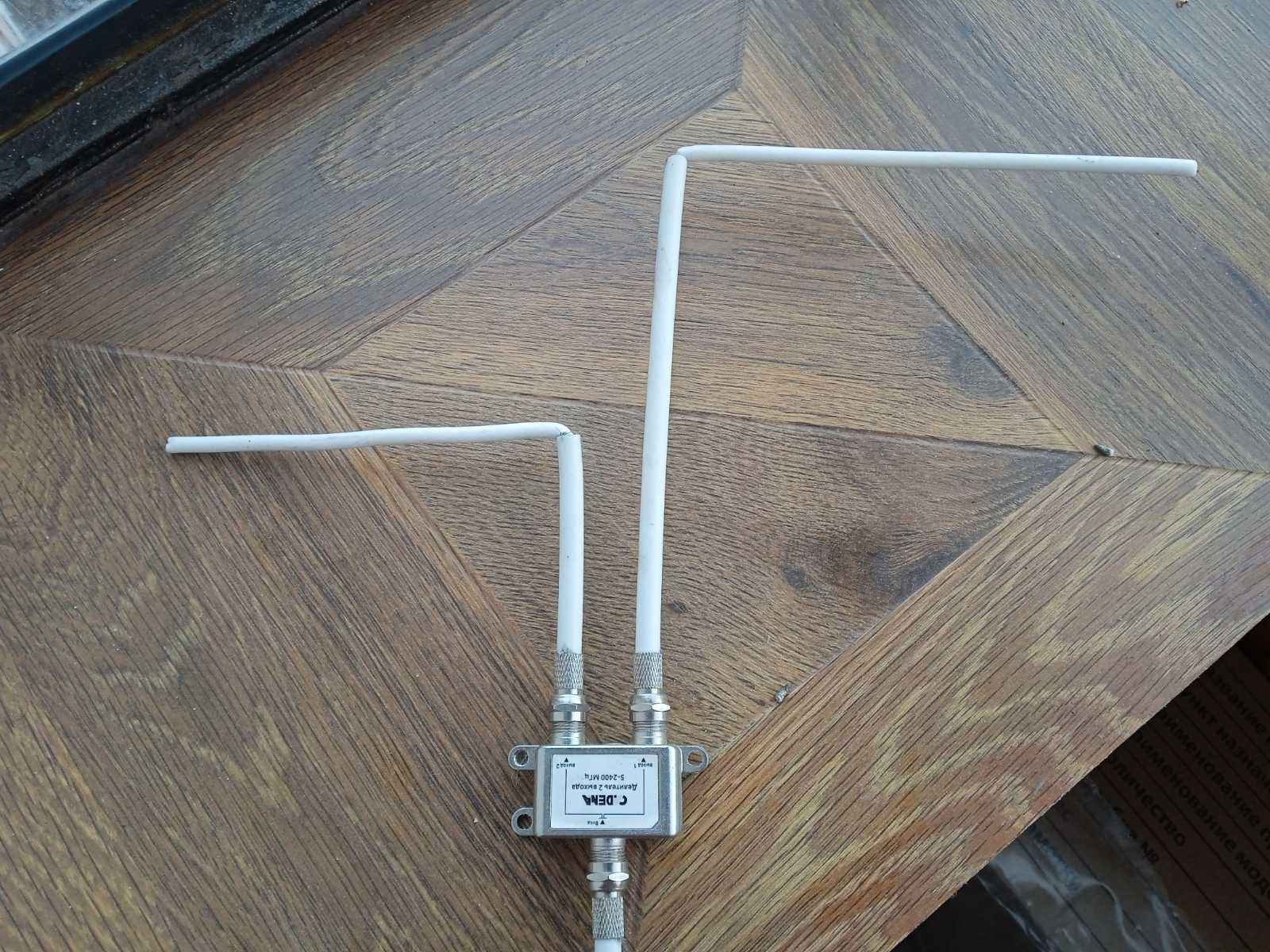

Таким макаром на Вашей антенне будет 2 волновода под каждую частоту. Как на рисунке.
Антенна на 2 мультиплекса
Это малость затратнее, но обеспечивает более устойчивый приём.
Не растрачивайте средства, услаждайтесь просмотром!
