Если вы занимаетесь ремонтом, посреди остального, встаёт вопрос покупки телевизионного кабеля и, естественно, сакральное «какой тв кабель лучше?». В продаже находится вагон и малая телега разновидностей антенных проводов, которые различаются маркировкой, заглавием, шириной, чертами, цветом и т.д. Не говоря о том, что для различных видов телевидения предлагаются «свои» кабели.
Скажем честно, это обилие время от времени ставит в тупик даже профессионалов. Потому, мы желаем поведать, какой кабель нужен для подключения телека, и как проверить, тот ли вид предлагает мастер для установки.

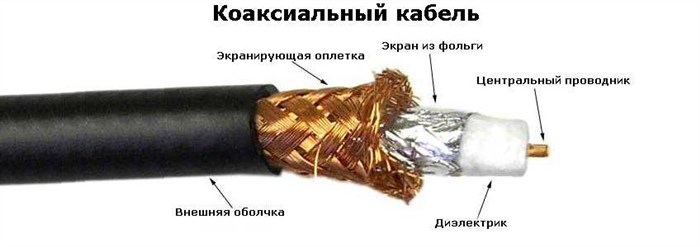

Строение телевизионного кабеля
Устроены кабели, в общем-то, идиентично. Есть основная центральная жила либо внутренний проводник. Жила спрятана в изолирующую оболочку, поверх которой проложены экран и оплётка. И завершает всё защитная оболочка.
Примечание! Кабель такового строения еще именуют коаксиальным. Таким макаром, кабель для телека является коаксиальным.
Внутренний проводник передаёт сигнал во всех видах телевидения и питание для конвертера в спутниковом ТВ. Потому он изготовлен из меди либо стали с омеднением. Другими словами сама жилка железная, а поверх — узкий слой меди, вроде как в ванночку с медным расплавом металлической проводок обмакнули. Чисто медный сердечник нужен только для спутника, для других отлично работает металлической с омеднением. Плюс, стоимость кабеля ниже, а качество на высоте.
Экран и оплётка исполняют роль защиты от разных помех. Чем лучше они изготовлены, тем лучше будет телесигнал. Экран делается из дюралевой фольги и / либо дюралевого лавсана (экран), оплетка — из дюралевой, медной либо лужёно-медной проволоки. Средний показатель защиты либо коэффициент экранирования 60-80 дБ, высочайший начинается от 90 дБ.
Внутренний пластмассовый диэлектрик надёжно прячет центральную жилу, защищая её от повреждений. Также изолирует от контакта с экраном и оплёткой. Наружняя оболочка из поливинилхлорида (ПВХ) закрывает всю начинку кабеля, предохраняя от повреждений и воздействия снаружи. К примеру, от воды, пыли, перепадов температуры и иных проблем. Ведь нередко кабели прокладывают не только лишь в помещениях, но и на улице.
Марки и свойства антенного кабеля для телека
Коаксиальный антенный кабель выпускается под различными марками, из них в большинстве случаев применяются: SAT 50, SAT 703, RG 6, RG 59, DG 113, РК 75. Они все имеют волновое сопротивление 75 Ом и подходят для подключения 1-го либо нескольких телевизоров. Сейчас давайте побеседуем про каждый вид поподробнее.
Кабель RG-6
Бренд русский, но изготовлено в Китае. Центральная жила медная либо железная с омеднением, толщина 1.0 мм, спрятана в оболочке из вспененного целофана. Кабель имеет экран из фольги, медную либо дюралевую оплётку и защитную ПВХ-оболочку. Общая толщина провода 6-6,8 мм. В большинстве случаев, марку RG 6 берут для кабельного, обыденного и цифрового ТВ. Это самая дешевая разновидность с ценой за метр от 10 рублей.
Кабель РК 75
Аналог RG-6 по чертам, делается в Рф. Центральная жила из меди, толщина 1.0 мм, диэлектрик ПЭ, экран из медной оплётки либо двойной из дюралевого лавсана и лужёной меди (фольга и оплётка). Кабель с одинарным экраном можно применять для эфирного и кабельного ТВ, с двойным – к тому же для спутниковой антенны снутри строения.
Кабель RG 59
Более узкий вариант RG-6 с шириной центральной жилы 0.5-0.58 мм и внешним поперечником 5.4-6.0мм. Подходит для передачи всех видов сигналов, в том числе спутникового, но на расстояние в границах 190 м. Из-за тонкости основного проводника сигнал в кабеле затухает на 50% посильнее, и утрата свойства изображения увеличивается с каждым метром.
Внимание! RG 59 и другие аналоги с полумиллиметровой жилой применяются для 1-го телеприёмника. Хрупкий и узкий проводник труднее закрепить в розетках и разъёмах, он просто ломается при неаккуратной прокладке и сильных извивах провода. А высочайшее затухание «зверски» ослабляет сигнал при подключении в последовательной схеме.
Кабель SAT 50
Производитель — итальянская компания Cavel. Центральная медная жила 1.0 мм, экран усиленный, состоит из 2-ух слоёв фольги и медно-оловянной оплётки, коэффициент экранирования от 60 дБ. Оболочка проводника изготовлена из PEG-диэлектрика, внешняя из ПВХ, поперечник кабеля 6,6 мм, кг. Может передавать все виды телесигналов — эфир, кабельное, цифровое и спутниковое. Стоимость за метр от 30 рублей.
Кабель SAT 703
Также продукция под маркой Cavel. Центральный проводник из меди шириной 1.13 мм. Экран из 2-ух слоёв алюминиево-пластиковой фольги и медно-оловянной оплётки, коэффициент экранирования от 80 дБ, оболочки из PEG-диэлектрика и ПВХ, общая толщина — 6,6 мм. Отменно передаёт все телесигналы и рекомендуется для спутникового ТВ, в том числе и для прокладки на улице. Стоимость метра от 40 рублей.
Кабель DG 113
Производитель Cavel, технические характеристики подобны марке SAT 703, но коэффициент экранирования у DG 113 выше и начинается от 90 дБ. Это обеспечивает высочайшее качество передачи высокочастотных сигналов без помех. Хороший кабель для спутниковой антенны снутри помещений. Самый дорогой антенный кабель. Цена метра начинается от 65 рублей.
Столько вариантов – какой ТВ кабель лучше
По опыту работы со слаботочкой, рекомендуем брать высококачественный кабель CAVEL. Итальянцы собаку съели на производстве антенных проводов за 47 лет работы. И марка стала эталонной во всём мире. Естественно, стоит таковой кабель дороже, но он всегда оправдывает вложения на 100%.
Спутниковое, кабельное, цифровое ТВ — какой кабель избрать
Наверное вас интересует:
- какой антенный кабель нужен для цифрового телевидения;
- какой телевизионный кабель лучше подойдет для кабельного тв;
- какой телевизионный провод лучше взять для спутниковой антенны.
Из практики знаем точно, что разделять на столько видов телевидения и подбирать кабель под каждый — пустая растрата времени и средств. Причина обычная, частоты каналов, обыденного эфирного, цифрового тв и кабельных каналов, не сильно отстоят друг от друга и умещаются в спектре от 49 до 800 МГц.
Этот промежуток отменно «закрывают» все виды кабелей марок SAT 50, SAT 703, RG 6, DG 113, РК 75. И если общая длина телепроводки до 20-30 метров, то затухание сигнала фактически не чувствуется. Даже RG 59 полностью совладевает с работой в схеме «звезда» либо при подключении 1-го телека.
Совет от 220pro.ru! Смело выбирайте один тип кабеля для цифрового, эфирного и кабельного телевидения.
А на вопрос: какой телевизионный провод лучше для цифрового либо кабельного тв? — ответим так — хоть какой из семейства кабелей Cavel даст 100 очков форы остальным маркам. Но, если необходимо «вписаться» в экономный вариант, подойдёт и RG-6.
Антенный провод для спутникового телевидения
Частоты вещания каналов у спутников выше и измеряются в тыщах мгц. Кабель должен передавать их без значимых утрат, которые в высокочастотном спектре осязаемые и стремительно вырастают с каждым метром. Плюс, идёт передача специмпульсов и тока питания для конвертерного гетеродина.
К тому же, спутниковые каналы более чувствительны к радиоэлектронным помехам, а означает, нужна действенное экранирование кабеля. Устойчивость наружной оболочки тоже вещь принципиальная. Спутниковая тарелка стоит снаружи, и часть провода окажется на улице. А там все красоты погоды и осадки примутся интенсивно старить и разрушать оболочку
Потому, выбирайте высококачественный кабель с наименьшим затуханием, крепкой медной жилой, хорошим экраном и надёжной оболочкой с углеродной защитой.
Совет от 220pro.ru! Советуем антенный провод для спутникового телевидения марок SAT 50, SAT 703, DG 113 либо их аналоги.
Сбалансированный вариант
Без ужимок и танцев с бубном скажем, что высококачественный фирменный телевизионный кабель Cavel — это супероптимальный вариант, по соотношению цена-универсальность. Вы получаете еще больше, чем просто хорошие технические свойства и прекрасную картину в телеке.
Кабель телевизионный, какой лучше избрать. Особенности укладки
Телевизионный кабель, неотъемлемая часть хоть какой домашней телевизионной сети. Будь то эфирное, кабельное, либо спутниковое телевидение – сигнал к вашим устройствам идёт по кабелю. И часто уровень сигнала, отсутствие в нём помех, почти во всем находится в зависимости от коаксиального кабеля. Конкретно так именуется кабель радиочастотный телевизионный.
В этом посте я не буду говорить о том как маркируются, какие свойства бывают у коаксиального кабеля. Это удел профессионалов и непосвящённому человеку в этом разобраться тяжело ну и особо не надо.
Но если вы приняли решение без помощи других заняться приобретением и прокладкой кабеля, то несколько советов не помешают. Я поделюсь тем по каким признакам можно найти плохой телевизионный кабель, какой кабель при каких критериях применять, и незначительно о правильной укладке.
Вобщем напомню и предупрежу. Если вы не имеете способностей и познаний по коммутации и разводке радиочастотных кабелей, то задумайтесь стоит без помощи других прокладывать полосы в стенках либо под стяжкой, когда к ним в последующем не будет доступа. В таких случаях ошибки будет поправить тяжело.
Центральный проводник и оплётка кабеля могут быть сделаны А) Из меди для более дорогого кабеля.
В) Центральная жила омеднённая, а оплётка дюралевая либо быстрее из какого то сплава белоснежного цвета.
Экран из фольги также может быть омеднённым, либо дюралевым. В почти всех кабелях это не фольга в чистом виде, а полиэтиленовая плёнка на которую с наружной стороны нанесено железное напыление. Такое решение делает экран из металлизированной плёнки более крепким и устойчивым к извивам. В совершенно дешёвых вариантах кабеля просто серебристая плёнка от которой никакого толку.
В сегодняшние времена рынок заполнен продукцией самого различного свойства и происхождения, это относится и к предмету нашего разговора.
Потому приобретая кабель направьте внимание на его качество.
Бывает откровенная дешёвка, при разделывании такового кабеля, когда вы аккуратненько, не повреждая самой оплётки срежете верхнюю защитную оболочку, то вся оплётка просто рассыплется как труха, либо будет очень “Жидкой”.
Ещё один признак плохого кабеля, не очень плотно сидячая верхняя изоляционная оболочка, она просто рукою крутится вокруг самого провода, и с маленького отрезка кабеля просто снимется руками.
Так же нехорошая оболочка просто рвётся и имеет рыхлую структуру.
Какое освещение Вы предпочитаете
Встроенное Люстра
Ни при каких обстоятельствах не приобретайте таковой кабель, это средства на ветер. Она стремительно начнёт ломаться и потрескается от морозов и солнца.
Ниже пример дешёвого кабеля, но это ещё не самый нехороший вариант. Бывает, что от оплётки просто ничего не остаётся, несколько волосков которые того и гляди отвалятся. А) Оплётка жидковатая Б) фольга потрескалась и отслоилась В) Наружняя оболочка прилегает очень слабо и просто стянется.
Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"
Порядок подключения телевизионного кабеля к штекеру, антенне, разветвителю Дабы на ТВ поступал высококачественный кабельный сигнал, нужно дабы антенна размещалась по направлению к наиблежайшей телевизионной вышке. Спрашивайте, я на связи!
Как избрать телевизионный кабель — устройство и подключение к антенне видео

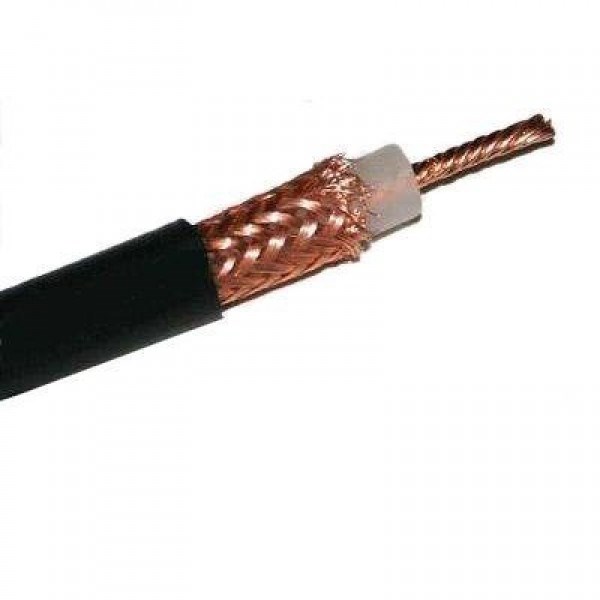

Медный кабель
Не все медные кабели будут с многожильным центральным проводом как на рисунке, есть и с одной толстой жилой.
Нет необходимости получать медный просто, поэтому что…..
Его целенаправлено применять только когда нужна большая длина полосы от 50 м и выше. Это сыграет роль из за низкого коэффициента затухания в медном кабеле.
К примеру при строительстве дома вы планируете произвести разводку кабелем по всем комнатам при всем этом кабель будет спрятан в стенках, полу. Суммарная длина таковой полосы может быть очень значимой, а поэтому и кабель нужен с минимальным коэффициентом затухания сигнала.
Хотя на данный момент есть и омеднённые кабели с очень неплохими чертами.
И так вывод: Если вы нацелены на то что бы кабель прослужил длительно подбирайте его правильным образом.
Для длинноватых линий: Кабель с низким коэффициентом затухания сигнала – это медный.
Для висящих длинноватых линий: Кабель с несущей металлической жилой.
Для уличного применения: Устойчивый к атмосферным воздействиям (Мороз и Солнце) Лучше с наполнителем в виде специального геля. Но не непременно есть и другие варианты.
Если используете дешевый кабель, то не прячьте его, оставьте возможность для резвой замены.
В следующих постах – о том как избрать антенну как к одной антенне подключить два и поболее телевизоров и другое по данной теме.
Особенности экрана в коаксиальном проводе
Какой кабель телевизионный лучше брать — с фольгой, пленкой либо проволочной оплеткой. Последний реализуется с наименьшими затратами, делается из медной либо луженой проволоки. На торговых площадках такие изделия стоят недорого. Но на расстоянии от 100 см в сигналах возникают сбои.
Фольга из алюминия либо пленкой имеют сплошное выполнение, по этой причине сигнал фактически не затухает. Соответственно и область использования сравнимо с проводом в оплетке приметно обширнее. Это может быть внутренняя и внешняя прокладка, эфирное и спутниковое телевидение.
Относительно фольги увиден высочайший риск к повреждениям. Это связано с низкой прочностью на разрыв. Другими словами загибать таковой провод для телевизионной антенны не рекомендуется. Наибольшей гибкостью и проводимостью по длине кабеля характеризуются изделия с фольгой и плетеной защиты сразу.
Кабель телевизионный, какой лучше избрать. Особенности укладки – Блог Виталия Лебах
Его целенаправлено применять только когда нужна большая длина полосы от 50 м и выше. Это сыграет роль из за низкого коэффициента затухания в медном кабеле.
Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"
Как избрать антенный кабель для телека. Если необходимо тянуть кабель на огромные расстояния, в особенности если ему предстоит висеть по горизонтали, к примеру между домами, то будет правильным использование специального кабеля с несущей металлической жилой. Спрашивайте, я на связи!
Какой коаксиальный кабель лучше для цифрового телевидения и какой антенный кабель приобрести для телека — Как избрать
Что следует знать про оболочку
Наружняя оболочка кабеля определяет его использование относительно суровости критерий эксплуатации. Так, для применения снутри помещения довольно будет провода с ПВХ покрытием.
Для улицы, помещений с высочайшими перепадами температур и влажности применяются усиленные варианты. Это могут быть целофан, инертный к ультрафиолетовым лучам, гелеобразное покрытие с наименьшим температурным расширением и влагонепроницаемостью. При покупке провода также принципиально учесть толщину защитной оболочки и крепкость. Они оказывают влияние на упругость и хрупкость материалов.
Как верно избрать
Монтировать антенный провод вблизи с силовым можно только в этом случае, если их наружный поперечник 6–10 мм и усилена защита от помех. Загибать толстые электрокабели можно под углом не больше 90°.
Можно обобщить всё вышеупомянутое одним утверждением — чем толще телевизионный провод, тем лучше.
Сейчас в качестве наружного проводника применяют фольгу либо дюралевую плёнку. Отсутствие этого обычно показывает на то, что перед вами продукт не наилучшего свойства.
Неплохой антенный провод обычно состоит из медной жилы. Нет никаких подтверждений тому, что конкретно этот материал подходит лучше, чем другие сплавы. Но, если есть выбор — лучше брать антенный кабель с медной жилой.
Цвет оболочки, невзирая на бытующее в узеньких кругах мировоззрение, не показывает ни на что. Цвет провода может быть хоть какой — тот, который нравится. Особенные раскраски производители применяют для того дабы отличить телевизионный от силового, если они устанавливаются вблизи.
Выяснить «состав» электрокабеля можно, попросив торговца выполнить срез, потому лучше избегать запакованный продукт, даже если на упаковке всё написано. Неплохой вариант — медная жила с сечением от 1 мм, уплотненная изоляция, слой фольги и медной оплётки из олова и уплотненная оболочка.
Длина электрокабеля — дело чисто личное. Перед покупкой нужно высчитать не малое расстояние от антенны до ТВ, а учесть все отступы по низу стенки и повороты. Также нужно брать антенный кабель «с запасом» на случай, если в дальнейшем захочется переставить телек в другое место.

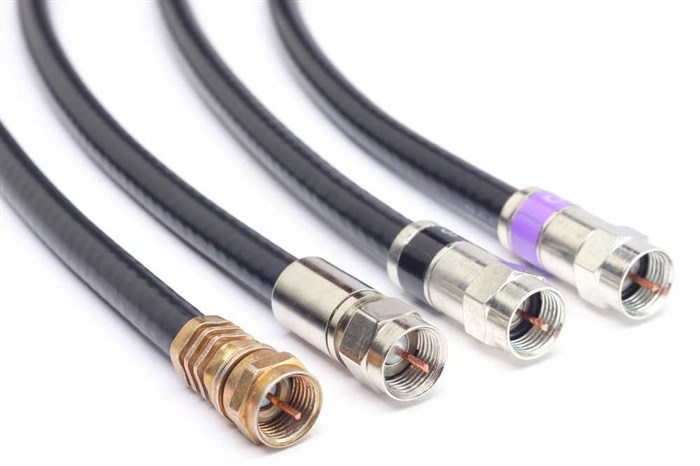

Комплектующие для кабелей — это коннекторы, переходники и разветвители. Их лучше выбирать в том же месте, где покупается провод, дабы торговец посодействовал подобрать подходящие по поперечнику детали. Также для спутниковых кабелей лучше приобрести угловые переходники для того, дабы не загибать их.
Видео: выбор телевизионного кабеля
Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

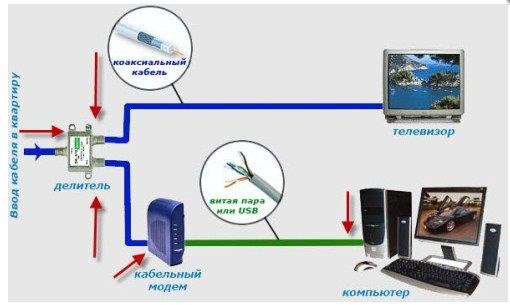

Кабельное телевидение аналоговое и цифровое, как работает, как подключить, как устроено КБТ, подключение и настройка кабельного цифрового телевидения Есть один секрет, который многие не знают дюралевая фольга с внутренней стороны обрабатывается узким слоем пластика для прочности, зачистить его нереально. Спрашивайте, я на связи!
Рейтинг ТОП-10 наилучших антенных разветвителей на 2 телека
Если в доме установлено несколько телевизоров, то появляется необходимость в антенном разветвителе. Такое устройство состоит из маленького корпуса с парой разъемов, которые ориентированы на передачу сигнала, идущего от антенны на несколько устройств сразу. Есть различные модификации делителя ТВ сигнала, а их выбор просит определенных познаний.
Если подобрать неверное изделие, то можно остаться без возлюбленных телевизионных каналов. Перед покупкой антенного разветвителя нужно посчитать мощность входящего сигнала, дабы не пострадало качество отображения. Стоит направить внимание и на количество портов в сплиттере. Обычно, в устройстве может быть от 2 до 16 выходов. На корпусе устройства непременно указан рабочий частотный спектр для рассредотачивания сигнала.
Топ-5 антенных разветвителей на 2 телека
Современный рынок насыщен обилием устройств, способных распределить сигнал на необходимое количество выходов. Представляем более пользующиеся популярностью антенные разветвители на несколько телевизоров.

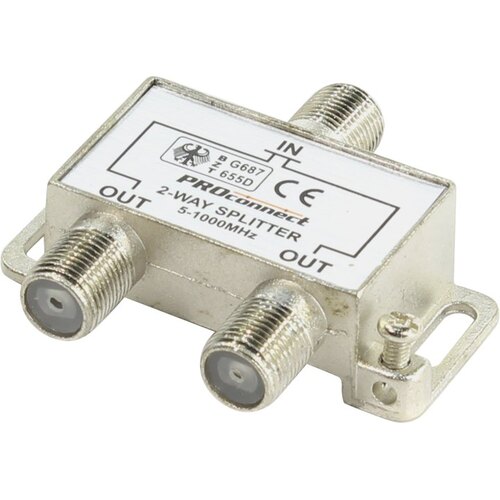

PROconnect
Этот сплиттер применяется для кабельных систем, также применяется в домах и многокомнатных квартирах, где к одной антенне необходимо подключить несколько телевизионных устройств. Антенный делитель этой модели имеет один вход под стандартный F- разъем и несколько выходов. Сигнал, который подается на вход, делится на равные части и передается на выход.
Плюсы:
- работает с аналоговым и цифровым телевидением;
- не теряет сигнал;
- имеет неплохую резьбу;
- просто подключается и эксплуатируется;
- не нагревается;
- имеет приемлемую стоимость.
Минусы:
- не очень комфортная конструкция.

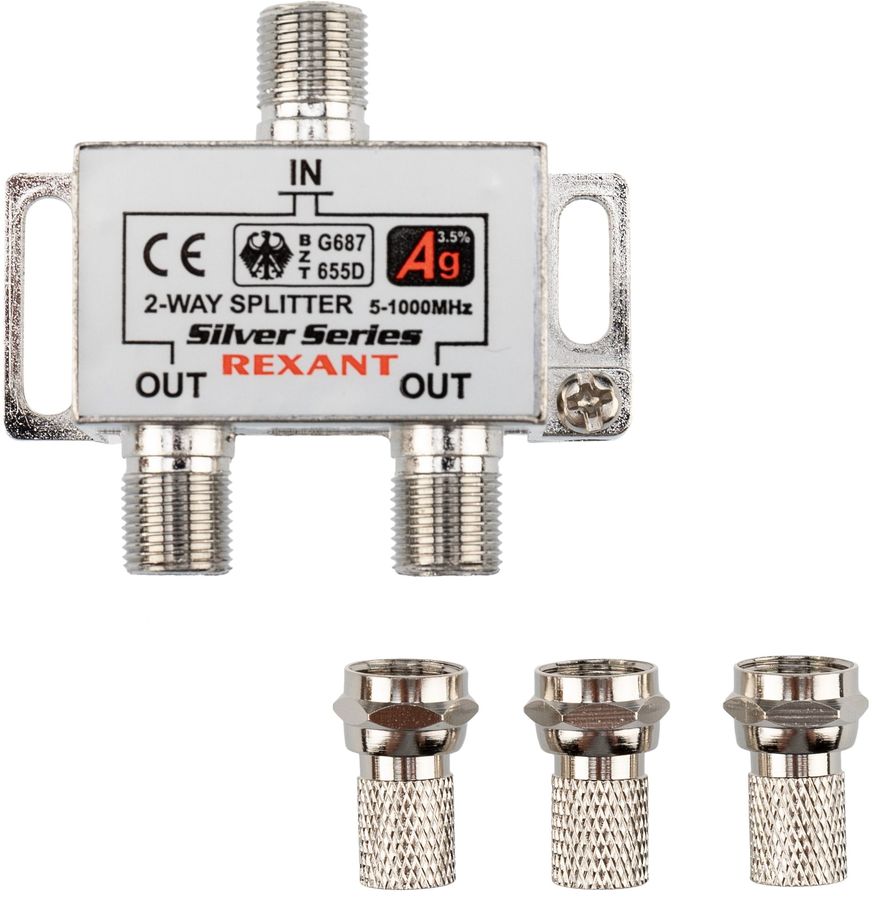

REXANT 05-6101
Данное устройство имеет 1 вход и 2 выхода, обеспечивающих однообразное точное изображение на присоединенных телеках. Делитель оснащается комфортными F- разъемами, которые позволяют стремительно монтировать телевизионный кабель и подключать аппаратуру.
Снутри REXANT 05-6101 имеется пайка, основанная на золотосодержащем припое. Этот состав помогает достигнуть надежности устройства и свойства изображения на дисплее. Данный разветвитель подходит для сигнала с частотой от 5 до 1000 МГц. Такие характеристики соответствуют эталону эфирного телевидения.
Плюсы:
- высочайшее качество сборки;
- хорошая пропускная способность сигнала;
- комплектация нужной фурнитурой;
- демократическая стоимость.
Минусы:
- имеются препядствия с резьбой.

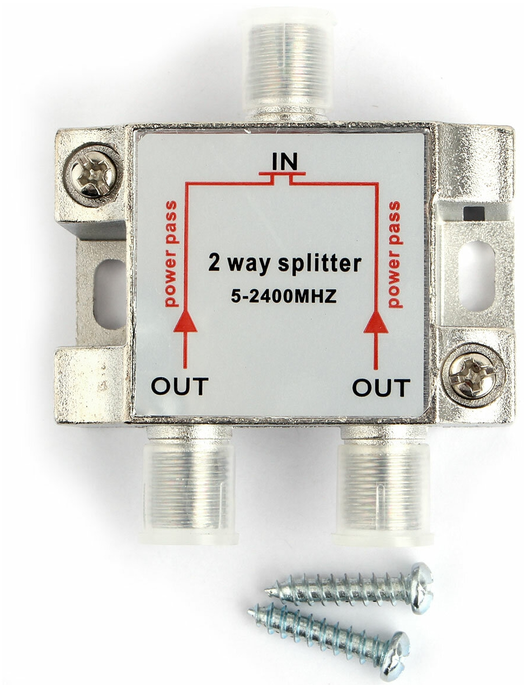

Gembird Cablexpert Power Pass 5-2400 MHz AS-TV-PP-02
Схожая модель разветвителя применяется для подключения к одной антенне 2-х телевизоров. Снаружи устройство представлено маленьким железным корпусом золотистого либо серебристого цвета с внешней маркировкой, на которой указаны рабочие характеристики изделия.
Данный вид делителя работает на частоте от 5 до 2500 МГц и отлично подходит как для эфирного сигнала, так и для спутникового ТВ. Это разветвитель с проходным питанием, через который проводится напряжение для питания антенны.
Плюсы:
- гарантия свойства изделия;
- малогабаритный размер;
- обычная установка;
- безупречная производительность.
Минус:
- относительно высочайшая стоимость.

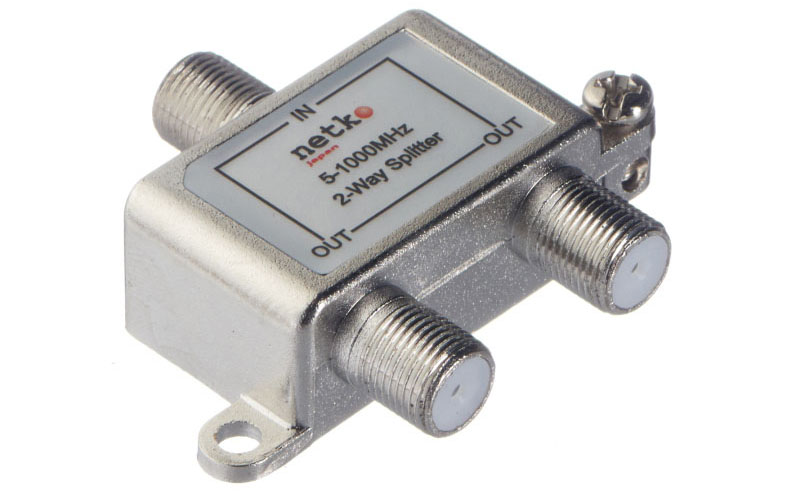

Netko TV-2TV 5-1000 MHz
Качественная и дешевая китайская модель этого сплиттера от марки NETKO имеет гальванически развязанный вход и 2 выхода. Ее назначение в разветвлении высокочастотных телевизионных сигналов от 5 до 1000 МГц. Магистральный кабель ввода подключается через стандартные F- разъемы. Между выходными разъемами имеется развязка в 25 дБ.
Плюсы:
- комфортная эксплуатация на нескольких телевизионных приемниках;
- малый вес;
- четкость телевизионного изображения;
- надежность;
- долгий срок службы;
- низкая цена.
Минусы:
- не всегда высококачественная резьба.

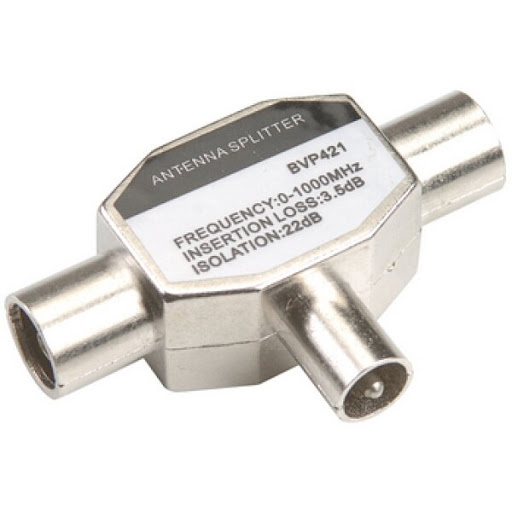

Logan EL014
Антенный разветвитель данной модели имеет на входе телевизионный штекер и на выходе 2 гнезда. Рабочая частота сигнала от 0 до 1000 МГц. Такие характеристики прекрасно подойдут для бытовых антенн. Зрительно конструкция смотрится как маленькая коробка. Легкий пластмассовый корпус железного цвета имеет маркировку главных технических характеристик устройства. Вес изделия всего 30 гр.
Плюсы:
- малый вес;
- не плохая производительность;
- доступная стоимость.
Минусов не выявлено.
Выбор антенного разветвителя почти во всем находится в зависимости от частот, транслируемых на телевизионные каналы, также способностей юзера. Не стоит получать дешевенькие китайские аппараты, так как они имеют огромные утраты свойства передачи. Только высококачественные изделия обеспечат четкость рисунки сходу на 2-х телеках. Подключение антенного делителя не представляет особенной трудности.
Его можно просто отремонтировать, а по мере надобности поменять. Этот компактный устройство с фуррором решит делему подключения нескольких телевизоров к одной антенне.
