В нашу жизнь интенсивно заходит цифровое телевидение Т2. На сегодня уже в почти всех домах установлены антенны для приема такового сигнала. Но что делать тем, кто живет в пригороде либо на съемной квартире? Выход достаточно прост – это самодельная антенна для Т2, которая может стать дешевый и надежной кандидатурой заводскому изделию.

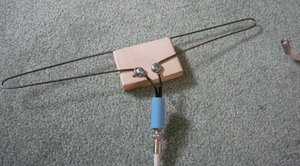

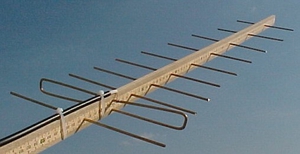

Антенны для телека своими руками
Для того дабы изловить цифровое эфирное телевидение, прежде всего, нужно иметь поддерживающий новый цифровой формат телек, тогда и не придется брать специальную приставку.
Не считая этого, нужна комнатная либо внешняя дециметровая антенна. Не стоит веровать тем, кто гласит, что устройство должно быть цифровым либо еще каким-либо. Довольно легко ТВ-антенну своими руками можно выполнить из подручных материалов, получив в итоге массивное устройство, которое будет отлично принимать сигнал.
Обычная дециметровая антенна своими руками
До того как подготавливать материалы для производства устройства, нужно высчитать его будущую длину. Для этого нужно выяснить частоту, на которой идет цифровое вещание, и применить специальную формулу: 7500 поделить на частоту в Мгц и итог округлить.
Делается дециметровая антенна для ТВ из обыденного телевизионного 75-омного коаксиального кабеля и стандартного разъема.
- Кабель зачищается с одной стороны и вставляется разъем.
- Через два сантиметра от края разъема ставится метка, от которой следует отмерить длину будущей антенны.
- Лишняя часть кабеля откусывается.
- В районе метки делается надрез и с кабеля счищается защита, оплетка, фольга. На кабеле должна остаться внутренняя изоляция.
- Очищенная часть загибается под углом в 90 градусов.
Настраивается телек . Для этого в меню «Ручные настройки» проверяется качество и уровень сигнала, который должен быть неплохим. Потом в пт меню «Автопоиск» выбирается окно «Антенна», в параметрах напротив «Только цифровые каналы» ставится галочка и нажимается «Выполнить».
После всех верно проведенных действий начнется поиск каналов. Если ретранслятор будет находиться в районе до пятнадцати км от дома, то сигнал будет приниматься отлично и усилитель не будет нужно. Если же расстояние будет больше, то нужно использование усилителя.

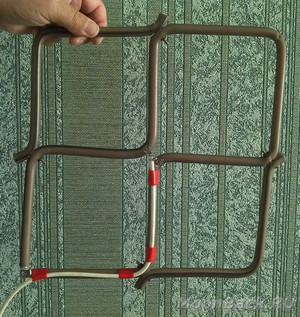

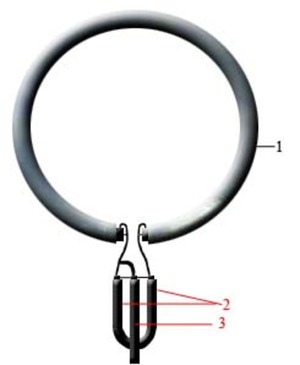

Цифровая антенна «восьмерка» своими руками
Для того дабы качество сигнала точно было неплохим, можно выполнить более сложную самодельную телевизионную антенну для ТВ.
Для ее производства пригодится приготовить:
- телевизионный кабель;
- коробку;
- ножик;
- рулетку;
- фольгу;
- клей;
- скотч.
Дно коробки (к примеру, из-под обуви) необходимо будет отлично промазать клеем и на сто процентов закрыть фольгой. При всем этом нужно смотреть, дабы фольга нигде не подымалась.
Пока фольга приклеивается, необходимо отрезать от кабеля два куска по 50 см каждый, и зачистить кончики изоляции, аккуратненько срезав ножиком внешнюю оболочку. Отогнув на всех концах оплетку в сторону, отрезки согнуть в круг так, дабы они замкнулись не до конца. Расстояние между ними должно быть приблизительно в 1 сантиметр.
Полученную восьмерку закрепить скотчем к крышке коробки. При всем этом необходимо проследить, дабы зачищенные концы размещались друг около друга. Кабель на коробке должен держаться отлично, потому скотча жалеть не нужно. Каркас антенны готов.
Сейчас следует приготовить основной кабель, который будет подключаться к телеку.
- Конец кабеля приблизительно на 10 см очистить от изоляции. Для этого оплетку у основания необходимо собрать и плотно закрутить, фольгу снять и оторвать.
- Отступив от оплетки около 1 сантиметра, аккуратненько снять внутреннюю изоляцию кабеля. Делать это лучше по кускам при помощи ножика. В конечном итоге должно получиться приблизительно 10 см очищенного кабеля.
- Снизу и сверху в углах коробки выполнить дыры, через которые продеть кабель. Он должен пройти через коробку насквозь.
- Кабель укладывается по наружному кругу одной из частей прикрепленной восьмерки. Он должен подойти к ее центру.
- Очищенная жила должна быть размещена так, дабы ее начало легло на примыкающие с ней два края восьмерки.
- Кабель прикрепляется при помощи скотча.
- Сейчас между собой нужно скрутить большой конец от головного кабеля и два конца, около которых он лежит. Два оставшихся конца скручиваются с жилой.
- Все закрепляется скотчем.
Осталось только смонтировать разъем под телек. Для этого на оставшемся конце телевизионного кабеля необходимо снять изоляцию, отжать и срезать оплетку, снять фольгу. Потом, отступив от оплетки полсантиметра снять внутреннюю изоляцию жилы.
На приготовленный кабель телевизионный разъем необходимо накрутить так, дабы в широкой части жила с изоляцией не была видна. После чего от края разъема следует отойти полсантиметра и откусить лишнюю часть жилы, насадить вторую часть разъема и прикрутить ее.
Кабель и антенна готовы. Установив устройство в комфортном месте, его нужно навести в сторону телепередатчика, подключить кабель и включить телек. Антенна должна работать отлично, а телек демонстрировать без помех.
Самодельная антенна из банок
Антенна, которая будет ловить не один либо два канала, а целых семь либо восемь может быть изготовлена из самых обычных жестяных банок. Для ее производства необходимо будет приготовить:
Прежде всего следует приготовить кабель, убрав с него верхний слой на отрезке в 10 см от начала. Находящиеся снутри кабеля проводки необходимо расплести, убрать из-под них фольгу, срезать один сантиметр зачищенного слоя. На другой конец провода необходимо надеть штекер.
Сейчас следует приготовить банки. К колечкам какой-то из них прикрепить сердцевину кабеля, а к другой часть распутанных проводов. Если колечек нет, то в банки можно вкрутить шурупы и намотать провода на них, обработав поверхность при помощи паяльничка.
После чего банки необходимо при помощи скотча необходимо прикрепить к вешалке. Расстояние между ними должно быть в 75 мм, расположить банки следует на одной прямой полосы.
Самодельная телевизионная антенна готова. Сейчас ее необходимо при помощи штекера подсоединить к телеку и отыскать для нее место, где будет идеальнее всего ловиться сигнал.
Комнатная антенна для ТВ «Ромб»
Такая конструкция представляет собой раму в виде ромба, делается стремительно и просто, а сигналы цифрового телевидения воспринимает уверенно и просто. Для нее необходимо будет приготовить медный либо дюралевый прутик длиной около 180 см.
Ромба должно получиться два. Один будет делать роль рефлектора, а 2-ой – вибратора. Сторона рамы должна быть приблизительно 14 см, а расстояние между ними – около 10 см.
После того как ромб будет изготовлен, между 2-мя концами прутка нужно смонтировать диэлектрик. Его размеры и форма могут быть случайными. Главное, необходимо проследить, дабы расстояние между прутьями было около 2-ух см.
Сейчас верхние части рамок необходимо соединить, а к закрепленным на выводе антенны медным либо латунным лепесткам подключить кабель.
Если ретранслятор размещен далековато либо при помощи получившегося устройства будет ловиться слабенькое качество сигнала, то можно будет добавить усилитель. В конечном итоге получится активная дециметровая антенна для ТВ, которую можно будет применять не только лишь в городке, но и на даче.
Естественно, такие устройства для приема телевизионного сигнала не будут отличаться неповторимым дизайном, но зато с помощью их можно будет услаждаться своими возлюбленными передачами.
Самодельная комнатная ДМВ антенна.
Высококачественная антенная часть — основное условие КПД любого приёмного устройства. Попытка производителей скооперировать старенькые конструкции антенн с современной электронной внутренностью приводят к повышению цены комплекта. Беря во внимание хорошую плотность покрытия DTV, фактически во всех городках, сделать без помощи других приемную антенну для этого спектра частот, очень легко. Самодельная комнатная ДМВ антенна, сделанная своими руками, обеспечивает хороший уровень приёма каналов цифрового телевидения при наименьшем расходе средств.
Для сборки конструкции пригодится:
- 2—3 часа, познания в объёме школьной программы.
- Чертёж шаблона на листе формата А4.
- Два листа плотного картона размерами 28х18 см.
- Два листа плотного картона размерами 18х18 см.
- Бытовая дюралевая фольга.
- Коаксиальный кабель 1,5 м сопротивлением 75 Ом, для подключения к TV.
- Стандартный антенный штекер.
- Термоклей.
Пошаговый метод производства.
Подготовка чертежа шаблона.

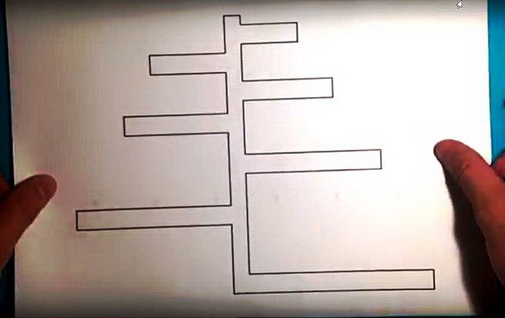

На листе формата А4 вычерчивается шаблон. Ширина всех линий 1,2—1,5 см. Жёсткой привязки к другим размерам нет. Нужно соблюсти пропорции по длине отрезков «ёлочки», увеличивая длину каждого луча на 1,2—1,5 см, в направлении движения «сверху вниз», пропорционально заполнив чертежом всю плоскость листа.
Изготовка фольгированных шаблонов.

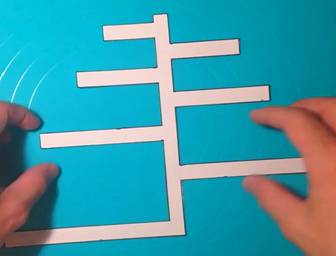

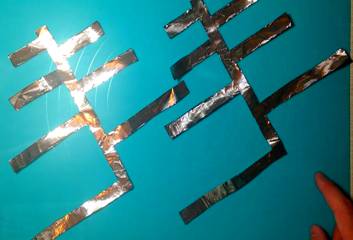

После вырезания ножницами чертежа, получаем картонный шаблон. Картонный шаблон накладывается на дюралевую фольгу, обводится по контуру, вырезается. Нужно сделать две одинаковых заготовки из фольги.
Изготовка конструкции.

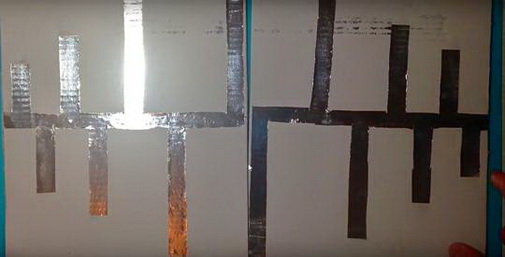

Наклеиваем обыденным клеем-карандашом фольгированный шаблон на любой из 2-ух листов картона размерами 24*18, размещая «ёлочки» по центру заготовок. Получаем две части конструкции для производства самодельной цифровой антенны.
Подготовка антенного кабеля.

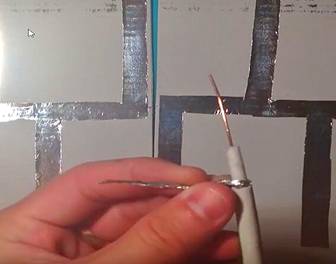

Разделываем антенный кабель, отделив экран от центральной жилы. Длина оголённых концов составляет 4—5 см. Центральная жила будет подсоединяться к одному шаблону, экран — к другому.
Подсоединение.

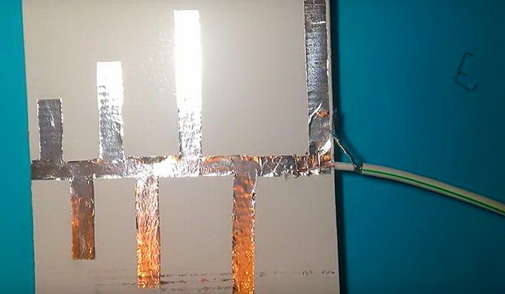

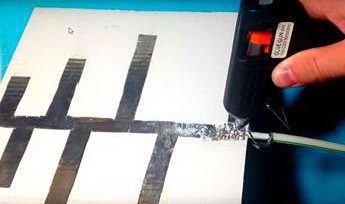

В нижней части ствола «ёлочки» вставляем в картон 4—5 огромных скобок от степлера на расстоянии 5 мм друг от друга, заводим под них центральный провод. Продавив скобки в картон, фиксируем их с другой стороны. Для неподвижности загибаем оставшийся конец провода крючком ввысь. Для фиксации место соединения заливается термоклеем. После застывания клея, по аналогии, фиксируем скобами экранную оплётку на другом листе картона. При подсоединении проводов и совмещении листов картона нужно оставлять зазор между шаблонами в размере 1,0—1,5 см.
Установка антенного штекера.
После разделки обратного конца антенного провода, устанавливаем на него стандартный антенный штекер для подключения к антенному входу телека либо DVB-T2 приемника. Коннектор штекера плотно насаживается на экранированную жилу. Центральный провод вставляется в высшую часть штекера, с одновременной фиксацией конструкции скручиванием.
Окончательная сборка конструкции.

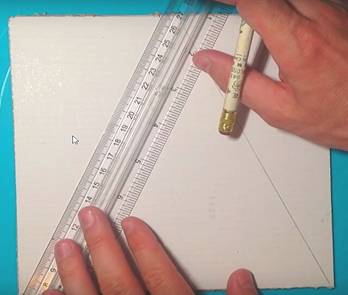

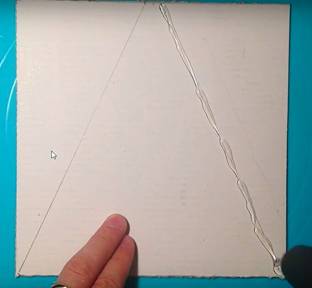

Отмечаем середину в высшей части листа картона размером 18х18 см. Отступаем от центра на 0,5 см на право и на лево. От приобретенных отметок проводим две диагонали к правой нижней и левой нижней части заготовки. По нарисованным линиям наносим нагретый термоклей. Согнув конструкцию по линиям разметки, наклеиваем её торцами на картон с обеих сторон. В итоге получаем готовую конструкцию, которая после высыхания клея сходу подключается к телеку.
После подключения антенны и автоматической опции телеканалов, самодельная ДМВ-антенна сходу выдаёт высочайший уровень усиления сигнала и хорошее качество рисунки, превышающее показания выносных антенн. В некоторых случаях для улучшения сигнала, можно поменять положение антенны.
