Как без помощи других сделать ординарную антенну для приема цифрового телевизионного сигнала эталона DVB-T2
Цифровое эфирное телевидение (DVB- Digital Video Broadcasting) – это разработка передачи телевизионного изображения и звука с помощью цифрового кодировки видеосигнала и звука. Цифровое кодирование в отличие от аналогового обеспечивает доставку сигнала с наименьшими потерями, так как сигнал не подвержен воздействию наружных помех. На момент написания статьи доступно 20 цифровых каналов, разбитых на два пакета по 10 каналов в каждом (РТРС-1 (1-ый мультиплекс) и РТРС-2 (2-ой мультиплекс)). Любой из пакетов вещается по определенному телевизионному каналу спектра дециметровых волн (ДМВ).
Содержание цифровых пакетов РТРС-1 и РТРС-2 на момент написания статьи
РТРС-1 (1-ый мультиплекс) | 1 | 1-ый канал | |
2 | Наша родина 1 | ||
3 | Матч ТВ | ||
4 | НТВ | ||
5 | 5 канал | ||
6 | Россия-Культура | ||
7 | Наша родина 24 | ||
8 | Карусель | ||
9 | ОТР | ||
10 | ТВЦ | ||
РТРС-2 (2-ой мультиплекс) | 11 | Рен-ТВ | |
12 | Выручил | ||
13 | СТС | ||
14 | Домашний | ||
15 | ТВ3 | ||
16 | Пятница | ||
17 | Звезда | ||
18 | Мир | ||
19 | ТНТ | ||
20 | МузТВ |
Ввиду того, что цифровое телевидение формата DVB-T2 осуществляется в спектре дециметровых волн (ДМВ), то и антенна для приема цифрового телевидения формата DVB-T2 должна быть рассчитана на прием дециметровых волн.
Список телевизионных каналов спектра ДМВ и соответственных им частот
21 канал | 474 МГц | 46 канал | 674 МГц |
22 канал | 482 МГц | 47 канал | 682 МГц |
23 канал | 490 МГц | 48 канал | 690 МГц |
24 канал | 498 МГц | 49 канал | 698 МГц |
25 канал | 506 МГц | 50 канал | 706 МГц |
26 канал | 514 МГц | 51 канал | 714 МГц |
27 канал | 522 МГц | 52 канал | 722 МГц |
28 канал | 530 МГц | 53 канал | 730 МГц |
29 канал | 538 МГц | 54 канал | 738 МГц |
30 канал | 546 МГц | 55 канал | 746 МГц |
31 канал | 554 МГц | 56 канал | 754 МГц |
32 канал | 562 МГц | 57 канал | 762 МГц |
33 канал | 570 МГц | 58 канал | 770 МГц |
34 канал | 578 МГц | 59 канал | 778 МГц |
35 канал | 586 МГц | 60 канал | 786 МГц |
36 канал | 594 МГц | 61 канал | 794 МГц |
37 канал | 602 МГц | 62 канал | 802 МГц |
38 канал | 610 МГц | 63 канал | 810 МГц |
39 канал | 618 МГц | 64 канал | 818 МГц |
40 канал | 626 МГц | 65 канал | 826 МГц |
41 канал | 634 МГц | 66 канал | 834 МГц |
42 канал | 642 МГц | 67 канал | 842 МГц |
43 канал | 650 МГц | 68 канал | 850 МГц |
44 канал | 658 МГц | 69 канал | 858 МГц |
45 канал | 666 МГц |
В текущее время зона покрытия цифрового телевидения эталона DVB-T2 обхватывает практически всю Россию. Но нередко случается так, что до наиблежайшей передающей станции 10-ки км, или окна размещены таким макаром, что сигнал не в прямой видимости. В данном случае изловить сигнал передающей станции может быть только применив приемную антенну с огромным коэффициентом усиления, или добавив к антенне усилитель сигнала.
Можно смело заявить, что без помощи других сделанная антенна будет иметь коэффициент усиления больше, чем заводская. Это разъясняется тем, что заводские антенны рассчитываются и делаются с учетом охвата всего ДМВ спектра, а этого можно достигнуть, удлиняя одни и укорачивая другие элементы антенны для заслуги равномерного усиления. В итоге этого миниатюризируется коэффициент усиления антенны. А без помощи других сделанная антенна рассчитывается под определенную частоту приема телевизионного канала.
Для того, дабы без помощи других своими руками сделать антенну для приема цифрового телевидения эталона DVB-T2 нам необходимо знать на каких частотах работают передающие антенны в том месте, где мы собираемся глядеть это цифровое телевидение.
Выяснить это легко, для этого перебегаем на веб-сайт “Российской телевизионной и радиовещательной сети” по адресу www.rtrs.ru, открываем на веб-сайте интерактивную карту эфирного телерадиовещания и находим там ближайшую к вашему цифровому приемнику передающую антенну. Дальше кликаем на изображение передающей антенны и смотрим номер телевизионного канала (ТВК) и частоту, подобающую этому ТВК.
В моем примере передающая антенна вещает два пакета телеканалов: РТРС-1 (1-ый мультиплекс) на частоте ТВК 37 (602 МГц) и РТРС-2 (2-ой мультиплекс) на частоте ТВК 39 (618 МГц). Мне нужна антенна для приема обоих пакетов телеканалов, потому я буду рассчитывать антенну на прием средней частоты между 602 МГц и 618 МГц:
(602+618)/2 = 610 МГц
Сейчас нужно вычислить длину волны. Формула очень обычная:
где, λ (лямбда) — длина волны,
с — скорость света (3×10 8 м/с),
F — частота в Герцах.
либо проще λ = 300/F(МГц)
Итак, в моем случае длина волны вышла: λ = 300/610 ≈ 0,4918 м = 49,18 см.
Но для практического использования этот размер неудобен, так как антенна вышла бы очень большая. Для производства антенны можно брать половину длины волны, можно четверть длины волны. Я сделал антенну, применяя четверть длины волны. В конечном итоге вышло:
λ/4 = 0,4918/4 ≈ 0,123 м = 12,3 см.
Итак, применяя размер 12,3 см, начнем строить нашу антенну. Для этого нам пригодится медный провод поперечником 2 — 4 мм (можно применять узкую трубку), антенный кабель с волновым сопротивлением 75 Ом (РК-75 либо RG-58), штекер и паяльничек.
За базу берем настолько пользующуюся популярностью рамочную антенну Харченко и начинаем ваять. Антенна похожа на два квадрата, установленных друг на друга, в месте стыка этих квадратов оставлено маленькое расстояние, около 10 мм, конкретно в этом месте и припаивается антенный кабель.
Особенности выбора антенны для цифрового телевидения: рейтинг наилучших устройств
Наземное телевещание делается на метровых MB и дециметровых ДМВ волнах, с помощью местных станций вещания. Наша родина уже стопроцентно переключилась на цифровую передачу сигнала. Эфирное ТВ-вещание является легкодоступным для каждого слоя населения. И высококачественным, по уровню превосходящим все подобные методы доставки ТВ-сигнала.
Общая информация
В нашей стране за базу цифрового ТВ-вещания принят DVB-T2 формат. Об этом следует держать в голове и учесть при выборе нового телека – не любая улучшенная модель поддерживает данный у нас новый формат телевещания. Но, кроме самого принимающего устройства (телека) для обработки и приема «цифры» нужна и антенна.
Цифровые TV-антенны владеют различной градацией. Разбираясь, как избрать антенну для цифрового телевидения, знайте, что их подразделяют по:
- особенностям усиления ТВ-сигнала;
- частотному спектру.
Особенности выбора

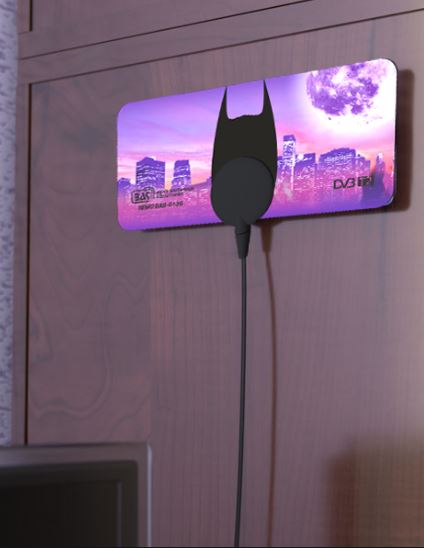

Более ординарными в плане размещения становятся комнатные (внутренние) модификации. Но учитывайте, что прием на вариантах внутреннего выполнения становится удачным только при стабильно-хорошем уровне сигнала (такие места именуются «зонами уверенного приема»).
Используйте внутренние модели исключительно в городских квартирах. При их функционировании в дачных домиках, в удаленных деревушках качество поступающего сигнала резко понижается.
При подборе внутренней конструкции, разглядите модели, нормально приспособленные под условия русского приема.
Неплохими являются модификации с:
- устройством усиления встроенного типа (под питание 220 В);
- возможностью плавной регулировки усиления;
- направленностью приема.

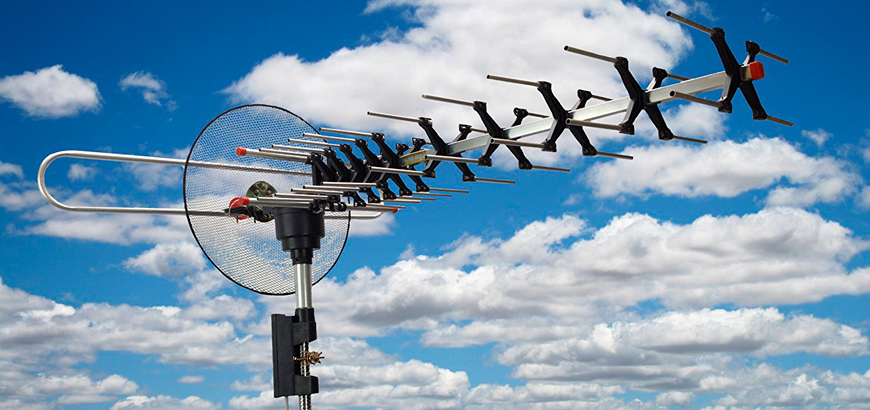

Еще лучше показывают характеристики устройства внешнего применения, которые устанавливаются снаружи дома. Их и следует получать для обустройства дач и собственных пригородных домов. Но установка таких конструкций просит больше сил и вербование посторониих профессионалов, что отражается на политике цен.
Конструкционные аспекты
По аспектам технического выполнения цифровые ТВ-антенны разделяются на два варианта:
- Активные. В модель включены элементы для приема/обработки сигнала и прибор-усилитель электронного типа. Усилитель нередко устанавливается снутри корпуса. Питание происходит от источника тока через адаптер. Если применять данное устройство некорректно, то в местах неплохого и размеренного приема сигнала, на дисплее ТВ могут наблюдаться помехи и разные преломления.
- Пассивные. Устройство не обладает в конструкции микросхемами, транзисторами, отсутствует в схожих моделях и адаптер. Такие ТВ-антенны принимают и обрабатывают сигнал благодаря своей геометрии (конструкционным особенностям). Пассивное устройство преподносит достаточно высококачественный уровень изображения, но встроенного усиления нередко недостаточно для качественного изображения.
При работе устройств усиления в активной ТВ-антенне от неведомых компаний степень обработки сигнала будет низкокачественным, а картина сопровождаться возникновением суровых помех.
Частотный спектр
Цифровые телевизионные антенны определяются и по уровню применяемого спектра:
- Канальные. Таким устройствам при работе требуются создание определенных критерий, для стандартной работы ТВ в этом нет необходимости.
- Диапазонные. Применяются при приеме ДМВ и МВ волны. При домашнем применении цифровой антенны лучше останавливать выбор на всеволновых модификациях (они могут принимать вещание как на MB, так и на ДМВ).
Мировоззрение профессионала
Торсунов Павел Максимович
Беря во внимание, что цифровое вещание в РФ ведется в ДМВ-диапазоне, то для обработки только «цифры» будет довольно диапазонного ДМВ-устройства.
Усиление как принципиальный параметр выбора
Любая антенна обладает огромным вблизи собственных черт. Из бессчетного ряда цифр и типажей для выбора принципиальным становится возможность усиления. Данный параметр указывается в дБ (децибелы).
Чем выше эти числа в техпаспорте изделия, тем посильнее усиление у данной антенны. Но знайте, что не всегда высочайшие характеристики усиления гарантируют высококачественное и размеренное изображение. Коэффициент усиления должен соответствовать месту, где планируется установка антенны.
Производители нередко искусственно завышает таковой показатель. Знайте, что домашняя антенна для «цифры» не может иметь усиление более 40 дБ.
Рейтинг наилучших моделей
По статистике продаж текущего и прошедшего года был составлен ТОП цифровых антенн, куда вошли наилучшие внутренние и наружные модификации:
HARPER-ADVB-2128
Комнатная модель активного выполнения с интегрированным усилителем, для подсоединения адаптера в комплекте есть переходник, облегчающий подключение устройства к сети, модель разработана по регламенту европейских эталонов цифрового вещания. Устройство может работать как с цифровым, так и с аналоговым сигналом, отличается высочайшим качеством изображения.
LUMAX DA1502A
Устройство универсального типа, может употребляться снутри и снаружи жилья, модель совместима с даже устаревшими моделям телевизоров, размеренно улавливает сигнал до 35-40 км от станции, при подключении усилителя этот спектр возрастает. Работает в критериях низких температур – от -40⁰С, доступная цена и маленькие габариты.
Thomson ANT1487
Устройство с внутренней интегрированной антенной, подходит и для 3D- и HDTV приема, питание обеспечивается при помощи отдельного адаптера, который заходит в набор, рассчитанного на мощность в 230 В, отличается высочайшими техническими чертами. При выключении устройство начинает работать как ТВ-симулятор, имеется регулируемый усилитель в 45 дБ.
Funke DSC-310
Уличная активная модель, работающая в частотном спектре 174-230 мГц (для VHF) и 470-862 мГц (для UHF), коэффициент усиления заявлен в 20 дБ, сетевой адаптер не заходит в набор, его получают раздельно. Высококачественный прием-обработка ТВ- сигнала в городках и пригородах, элегантный дизайн, обычная и стремительная установка.
Хэндэ H-TAI200
Внутренняя активная ТВ-антенна с наибольшей частотой волны в 470 мГц (для ДМВ), коэффициента усиления 30 дБ, работает от стандартного источника питания, ординарна настройке, средний ценовой уровень. Имеется световой индикатор работы, можно изменять угол наклона, отличается облегченным весом – 400 г.
Selenga-131F
Пассивная антенна для наружного размещения, угол приема сигнала рассчитан на 10⁰, обладает возможностью всеволнового приема с наибольшей частотой волны для ДМВ спектра в 470 мГц. Устройство обладает предусмотренной защитой от воды и пыли, корпус выполнен из особо крепкого алюминия.
BBK DA18
Активная комнатная антенна настольного выполнения, питание осуществляется при помощи тюнера (ресивера) или адаптера, коэффициент усиления 24 дБ, допустимый рабочий режим +5-+35⁰С. Отличается малогабаритными размерами, малым весом в 0,13 кг и современным дизайном.
Locus Меридиан-07AF Turbo
Активная антенна универсального использования, в набор заходит усилитель балансного типа, в качестве источника питания рекомендуется применять инжектор серии LI. Отличается малыми габаритами (вес составляет всего 900 г), не плохое усиление сигнала в 29 дБ.
Аспекты выбора в согласовании с критериями помещений
Многие подбирают ТВ-антенну исходя из ее наружного визуала и элегантного дизайна, не обращая внимания на технические свойства и особенности. Безграмотный выбор негативно сказывается на качестве сигнала. Самое принципиальное – осознать, для каких критерий работы берется антенна.
Для таких критерий лучшим вариантом становится всеволновая (универсальная) антенна наружного выполнения без усилителя. Если в набор заходит прибор-усилитель, устройство обязано иметь регулятор для недопущения перегруза при приеме и возникновение помех.
- Жилье размещена на верхних этажах многоэтажки, но окна ориентированы в другую сторону от телевышки.
Хорошей станет универсальная наружняя модификация, которая устанавливается на крышу дома и направляется в сторону станции. Если таковой вариант монтажа неприемлем, можно испытать комнатные модели направленного деяния.
- Квартира находится на окраине, на первом этаже с расстоянием до телевизионной станции в 20-30 км.
Лучше покупайте активную, внешнюю антенну универсального типа. Монтируют устройство на крыше строения. Так как жилище находится на 1-2 этаже, дополнительно следует приобрести коаксиальный кабель (он включен в набор, но часто кабельной длины в 7-8 м комплектации стандарт недостаточно).
Мировоззрение профессионала
Торсунов Павел Максимович
По мере надобности дополнительной покупки коаксиального провода берите жилу с сопротивлением в 75 Ом варианта SAT-50 или RG6 с проволочным переплетением и дюралевым фольгированием.
Для таких критерий можно испытать применять и внутреннюю направленную модификацию, но при малых запросах юзера к качеству приема.
- Антенна нужна для пригородного жилого строения или дачи со значимым удалением (от 40-45 км) от телевышки.
Дабы обеспечить настоящий и качественный прием, нужно внедрение универсального комплекса, состоящего из нескольких ТВ-антенн с разными спектрами, уровнем фильтрации ТВ-сигнала и устройствами усилений. Но, если юзер воспримет вероятный плохой показ рисунки на некоторых каналах, то допустимо внедрение и универсального (всеволнового) варианта наружного выполнения с неплохим усилителем.
Какую антенну для цифрового телевидения избрали бы Вы?
Внешную Внутреннюю
Полезные советы при выборе
- Если применяется дорогой TV-модель с диагональю экрана от 32 дюймов, лучше приобрести неплохую внешнюю антенну для качественного приема. Учитывайте, что внутренняя модель не способна всеполноценно обеспечить ТВ-технику всеми имеющимися каналами.
- Внешняя модель становится безупречной и если в доме имеются несколько телевизоров. Если дом размещен от телевышки на существенном расстоянии, будет нужно внедрение усилителя. Но его не стоит подключать, если помещение находится близко от станции вещания – будет происходит перегруз усилителя, что спровоцирует нехорошее качество рисунки с появлением искажений.
- Используйте модификации комнатного выполнения при расположении строения от телевышки в 10-15 км. При выборе внутреннего устройства отдавайте предпочтение моделям направленного деяния.
ТВ-антенны внутреннего выполнения подходят в качестве альтернативного варианта, когда юзеру не важен качественный прием всех имеющихся каналов.
Помните, что покупка даже совершенной антенны последнего слова техники не дает гарантию 100%-го получения ТВ-сигналов и высококачественного показа всех имеющихся каналов. Для настоящего приема учитывайте ряд аспектов, в том числе и телевизионную модель, тюнер которой должен соответствовать эталонам DVB-T2.
