Активная мощность измеряется в единицах

Активная мощность – это часть общей, потреблённой от источника. Пришедшая впрок потреблена нагрузкой. Пишут, что электрическая энергия должна перевоплотиться в другие виды, не это главное. Реактивная энергия отражается назад к источнику. Прочее – тема нынешнего разговора.

Главные понятия

Когда на уроке физики учитель ведает про закон Ома, он оперирует с активными составляющими тока и напряжения. Означает, их сдвиг фаз равен нулю. И мощность выходит активная. Рассчитывается как произведение тока на напряжение. На уроке физики мощность преобразуется в тепло на абстрактном сопротивлении. В жизни это, обычно, нехороший эффект энергопотери на проводах. Полезными числятся:

1. Перевоплощение тока в движение ротора мотора.
2. Подогрев помещений.
3. Иллюминация (освещение).
4. Розжиг конфорки плиты.
5. Формирование на выходе блока питания нормативных напряжений.

Примеров масса. Например, трансформатор подстанции считается нагрузкой для ГЭС. На ЛЭП теряются тепло и звук, часть мощности отражается. Последняя носит название реактивной, обрисовывает реакцию цепи, содержащей индуктивности (в случае трансформатора) либо ёмкости, на наружное воздействие. Некоторое время элементами мощность скапливается, позже отдаётся в оборотном направлении. Появляется вопрос – для чего применять подобные “вредящие” реактивные элементы.

1. Реактивные элементы конвертируют виды энергии, что нередко нужна. Например, для гальванической развязки цепей различного вольтажа применяется трансформатор. Без катушек индуктивности собрать его нет способности. Аналогичным образом конденсаторы необходимы для фильтрации.
2. Внедрение реактивных частей не всегда в ущерб. Считается неплохим тоном, если предприятие потребляет отражённую своим оборудованием мощность. За превышение лимита над разрешённым уровнем реактивной мощности вероятен штраф за перегрузку ЛЭП и трансформаторов подстанции. Дабы подобного избежать, индуктивное сопротивление движков уравнивают ёмкостным сопротивлением конденсаторных установок. Появляется колебательный контур, реактивная мощность циркулирует только по цепям предприятия, нанося большой урон, по большей части, осаждаясь теплом на проводке.

Всё, написанное выше, даёт понятие в простом виде о происходящих в сети процессах. Учащиеся не способен разъяснить рассматриваемые понятия. Допустим, процесс заряда конденсатора. Напряжение на нем отстаёт от тока. Реактивная ли мощность? Если после заряда конденсатор отключится, завод не оштрафуют. Но мощность все-же реактивная – у тока и напряжения различная фаза:

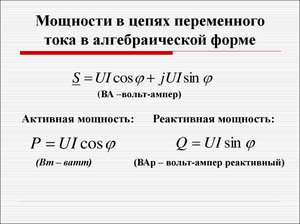

P = IU cosφ, где φ – угол сдвига фаз между напряжением и током.

Что такое угол сдвига фаз

Никола Тесла лицезрел мир, как эфир, заполненный колебаниями различных частот. Из гармоник появляется материя. Тесла напророчил, например:

• Возникновение сети веб.
• Центральные выпуски новостей по радио и телевидению.
• Охват планетки энергетическими сетями.

Это сейчас кажется мир вокруг нас обычным. Тесла предугадал мир спустя сотку лет. Колебание в физике и радиотехнике комфортно представить в виде вектора (направленного отрезка), вращающегося вокруг начала координат со скоростью, равной своей частоте. Радиальная частота находится, как ω = 2 Пи f. Параметр применяется в ряде формул.

Когда источник тока сформировывает мощность, ток и напряжение крутятся синхронно с нулевым сдвигом фаз. Очевидно, действительность сильно отличается от эталона, но происходящее понятно. Для напряжения вторичной обмотки трансформатора записывается выражение:

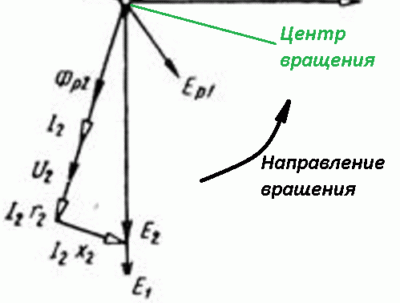

E2 = I2R2 + U2 + I2 2 Пи L, где:

• I2 – ток вторичной обмотки, чуток отстаёт от напряжения, но не на 90 градусов;
• U2 – выходное напряжения на обмотке, вкупе с I2 поставляется компаниям и другим потребителям;
• I2R2 – утраты теплом на омическом сопротивлении вторичной обмотки (находится по закону Ома);
• I2 2 Пи L – реактивная составляющая напряжения, как видно из рисунка, откладывается перпендикулярно току, становясь предпосылкой наличия сдвига фаз.

Итак, индуктивное сопротивление приводит к тому, что потребителям отгружается плохая энергия. Дабы выправить ситуацию, ставят на подстанции блоки конденсаторов. Тогда реактивные сопротивления уравновесят друг дружку, и реактивная мощность станет циркулировать только по местности подстанции. Это плохо, но такой принцип деяния электромагнитной индукции. Потребителям поставщик отгрузит чистую активную мощность без сдвигов фаз.

Как уже говорилось выше, предприятия потребят часть мощности, но безизбежно воздействие паразитных эффектов. Пора вспомнить определение, данное сначала. Отдельные источники говорят, что активная мощность преобразуется в остальные виды энергии. Когда компенсаторная установка наберётся реактивной мощности, позже отдаёт её на индуктивности не до бесконечности. Реактивная мощность рассеивается равномерно в виде тепла на кабелях. Неправильно гласить о неких превращениях. Подытожим:

1. В индустрии реактивной мощностью именуют энергию, отдаваемую назад по цепи питания. Эффект от начала и до конца сейчас нехороший.
2. В физике реактивная мощность возникает немедля при появлении сдвига фаз. Не всегда паразитный эффект.

Два определения плотно сплетены, нераздельно находятся в литературе. Осталось добавить, что не всегда компенсаторные установки нужна ставить на подстанции. Сопротивление ЛЭП носит ярко выраженный ёмкостной колер. Нехороший эффект уравновешивается при опытном проектировании. Находится время от времени необходимость в установке реакторов, дабы избежать ряда негативных моментов.

Активная мощность трёхфазного тока

Активная мощность трёхфазной сети равна сумме по каждой из фаз. Величина выражается через линейные величины. При симметричном потреблении ток через нейтраль не наблюдается, мощность выражается соотношениями, представленными на скрине. Формулы обыкновенные для осознания. В симметричной системе токи по фазам равны, как и напряжения, прямо суммируются. Появляется коэффициент 3.

В свою очередь линейное напряжение при включении треугольником, составляющее в обыкновенном случае 380 В, больше фазного в корень из трёх раз. Для токов различий нет, они равны фазным. Схема звезда обусловливает равенство линейного напряжения фазному, когда токи больше фазных. Потому в последней формуле коэффициент равен корню из трёх.

Знатоки увидят, что схема звезда работает при пониженных напряжениях, поэтому, потребляемый ток уменьшится. Но речь тут идёт о выводе соотношений для одинаковой мощности. В этих критериях, если уменьшилось напряжение, увеличивается ток. Для вычисления реактивной мощности представленное выражение необходимо помножить на синус угла, а не на косинус. Полная мощность равна гипотенузе треугольника, ограниченного обозначенными величинами. Рассчитывается обычным перемножением напряжения и тока на корень из трёх без роли угла.

Единицы измерения

Произнесенное выше прямо указывает, что активная мощность в реальных системах неотделима от реактивной. Сообразно этому находится огромное количество применений описанной особенности. Первым шагом считается введение отдельных величин для отображения обоих характеристик:

1. Активная мощность измеряется в ваттах. Так преподаётся на уроках физики. Мощность указывает, обычно, счётчик, установленный в электрическом щитке на лестничной клеточке.

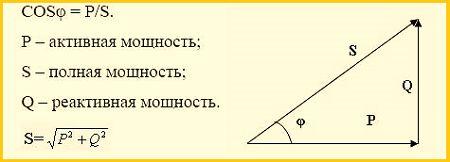

2. Полная мощность выражается в вольт-амперах. Это геометрическая сумма активной и реактивной составляющей. Полная мощность показывает, за что платит предприятие. Отражённая энергия не несёт полезности, только экономические утраты.
3. Реактивная мощность выражается в варах. Время от времени буковкы пишут большими, выходит: кВАР, ВАР и пр. Реактивная мощность измеряется счётчиками компаний для различных целей: особенности тарификации поставщика, настройка системы компенсации индуктивного сопротивления оборудования конденсаторными установками.

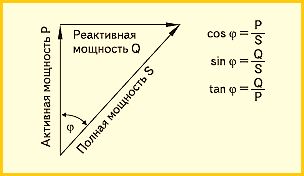

Из формул, приведённых выше, заключаем, что косинус угла сдвига фаз напряжения и тока численно равен отношению активной мощности к полной, а синус – реактивной к полной.

Измерение мощности

Для каждого вида мощности свой измеритель. Добавим, что принцип физический применяется однообразный, но устройство устройств отличается. Например, аналоговые модели работают на принципе, открытом зимой 1819-1820 гг. Гансом Эрстедом. Поточнее говоря, воздействие проводника на стрелку компаса замечали до этого, но не завлекали столько внимания, как случилось осенью 1820 года. Когда научный мир узрел, что электричество и магнетизм связаны.

Итак, в базе аналоговых измерительных устройств лежал мульпликатор Иоганна Швейггера (сентябрь 1820 года): ток проходил через катушку из проволоки и отклонял стрелку в установленном направлении. Показания считывались по циферблату и заносились в таблицы вручную.

Современные приборы работают по другому. В перспективе измеритель упростится до единственного микропроцессора, выполняющего дискретные преобразования Фурье и вычисляющего нужные величины. Понятно, что принципиально отыскать сдвиг фаз и ток, напряжение априорно задано. Создатели измерителей знают, что по ГОСТ вольтаж способен гулять на 10% в обе стороны. Поэтому, нельзя считать напряжение априорно данным, величина также измеряется.

Позже остаётся только перемножить по формулам, приведённым выше. В аналоговых устройствах коэффициенты задаются передаточными числами устройств, числом витков и пр. В цифровых обходится без затруднений, в наличии масса алгоритмов для расчёта. Использованные формулы появились еще ранее, ежели сделали первую ЭВМ. И мир находился в ожидании сообразных приложению вычислительных мощностей.

Аналоговый ваттметр включает главные части:

1. Недвижная катушка напряжения. Для Эрстеда это звучало бы удивительно, неважно какая катушка создаёт магнитный поток с помощью тока. Напряжение ни при чём. Для измерительных цепей кропотливо рассчитываются коэффициенты, параллельно участку цепи ставится высокоомное сопротивление (конструктивно заходит в ваттметр), которым ограничивается ток. Не напряжение! Малый ток управляет магнитным потоком. Отклонение стрелки пропорционально напряжению. Это принцип измерения обусловлен законом Ома для участка цепи.
2. Недвижная катушка тока включена прямо в цепь. Потому сопротивление предвидится наименьшим. На больших напряжениях сигнал снимается измерительным трансформатором. Передаточный коэффициент его рассчитан не по напряжению, как случается, а по току. Зная коэффициент пропорциональности, просто отыскать разыскиваемую величину. Поэтому, ваттметр настраивается на применяемый трансформатор, или априорно задано единственное значение. Тогда настройка не нужна, но приходится избрать тот трансформатор, передаточный коэффициент которого соответствует требованиям.

Подвижная рамка со стрелкой указывает итог на циферблате. Недвижные катушки размещены в перпендикулярных плоскостях. Рамка осуществляется из железного сплава, или берется катушка индуктивности. Конструкция просчитана так, что отклонение стрелки приобретает подходящий коэффициент пропорциональности и указывает или синус угла сдвига фаз (для реактивной мощности), или косинус (для активной мощности).

Активная, реактивная, полная мощность и коэффициент мощности

Мощностные свойства нагрузки можно точно задать одним единственным параметром (активная мощность в Вт) только для варианта неизменного тока, так как в цепи неизменного тока существует единственный тип сопротивления – активное сопротивление.

Мощностные свойства нагрузки для варианта переменного тока нереально точно задать одним единственным параметром, так как в цепи переменного тока существует два различных типа сопротивления – активное и реактивное. Потому только два параметра: активная мощность (это нужная мощность, отбираемая нагрузкой, в том числе и ИБП, из электросети и преобразуемая в энергию любого другого вида (механическую, термическую, электрическую, электромагнитную и др.) и реактивная мощность ( это мощность либо поток энергии, циркулирующий через реактивное сопротивление электрической цепи (емкостное либо индуктивное).

Рассеяния энергии на реактивных элементах не происходит, так как приобретенная ими энергия от источника и энергия и возвращенная назад в сеть в течение периода эквивалентны. Считается, что почти всегда реактивная энергия (мощность), циркулирующая в электрической цепи, является паразитной и приводит к ненужному разогреву проводников, также к перегреву и ухудшению режимов работы иных устройств сети, как генерирующих электричество, так и его потребителей.) точно охарактеризовывают нагрузку.

Принцип деяния активного и реактивного сопротивлений совсем разный. Активное сопротивление – необратимо конвертирует электрическую энергию в другие виды энергии (термическую, световую и т.д.) – примеры: лампа накаливания, электронагреватель (параграф 39, Физика 11 класс В.А. Касьянов М.: Дрофа, 2007). Реактивное сопротивление – попеременно копит энергию потом выдаёт её назад в сеть – примеры: конденсатор, катушка индуктивности (параграф 40,41, Физика 11 класс В.А. Касьянов М.: Дрофа, 2007).

1. Активная мощность: обозначение P, единица измерения: Ватт
2. Реактивная мощность: обозначение Q, единица измерения: ВАр (Вольт Ампер реактивный)
3. Полная мощность:обозначение S, единица измерения: ВА (Вольт Ампер)
4. Коэффициент мощности: обозначение k либо cosФ, единица измерения: безразмерная величина

Потому в электротехнике для свойства мощности задаются любые два из этих характеристик так как другие могут быть найдены из этих 2-ух.

То же самое и с источниками питания. Их мощность (нагрузочная способность) характеризуется одним параметром для источников питания неизменного тока – активная мощность (Вт), и 2-мя параметрами для ист. питания переменного тока. Обычно этими 2-мя параметрами являются полная мощность (ВА) и активная (Вт). См. к примеру характеристики ДГУ и ИБП.

Большая часть офисной и домашней техники, активные (реактивное сопротивление отсутствует либо не достаточно), потому их мощность указывается в Ваттах. В данном случае при расчёте нагрузки применяется значение мощности ИБП в Ваттах. Если нагрузкой являются компы с блоками питания (БП) без корректировки входного коэффициента мощности (APFC), лазерный принтер, холодильник, кондюк, электромотор (к примеру погружной насос либо мотор в составе станка), люминисцентные балластные лампы и др. – при расчёте применяются все вых. данные ибп: кВА, кВт, перегрузочные свойства и др.

Нагрузочная способность ИБП и ДГУ нормирована на стандартную промышленную нагрузку (коэффициент мощности 0.8 с индуктивным нравом). К примеру, ИБП 100 кВА / 80 кВт. Это значит, что устройство может питать активную нагрузку наибольшей мощности 80 кВт, либо смешанную (активно-реактивную) нагрузку наибольшей мощности 100 кВА с индуктивным коэффициентом мощности 0.8. В стабилизаторах напряжения дело обстоит по другому.

Для стабилизатора напряжения коэффициент мощности нагрузки безразличен. К примеру, стабилизатор напряжения 100 кВА. Это значит, что устройство может питать активную нагрузку наибольшей мощности 100 кВт, либо всякую другую (чисто активную, чисто реактивную, смешанную) мощностью 100 кВА либо 100 кВАр с хоть каким коэффициентом мощности емкостного либо индуктивного нрава. Направьте внимание, что это справедливо для линейной нагрузки (без высших гармоник тока). При огромных гармонических искажениях тока нагрузки (высочайший КНИ) выходная мощность стабилизатора понижается.

Активная реактивная и полная мощность

Активная, реактивная и полная мощность впрямую связаны с током и напряжением в замкнутой электрической цепи, когда включены какие-либо потребители. Для проведения вычислений используются разные формулы, посреди которых основной является произведение напряжения и силы тока. Сначала это касается неизменного напряжения. Но в цепях переменного тока мощность делится на несколько составляющих, отмеченных выше. Вычисление каждой из них осуществляется при помощи формул.

Формулы активной, реактивной и полной мощности

Основной составляющей считается активная мощность. Она представляет собой величину, характеризующую процесс преобразования электроэнергии в другие виды энергии. Другими словами по-другому является скоростью, с какой потребляется электроэнергия. Конкретно это значение отображается на электросчетчике и оплачивается потребителями. Вычисление активной мощности осуществляется по формуле: P = U x I x cosф.

В отличие от активной, которая относится к той энергии, которая конкретно потребляется электроприборами и преобразуется в другие виды энергии – термическую, световую, механическую и т.д., реактивная мощность является типичным незаметным ассистентом. С ее ролью создаются электромагнитные поля, потребляемые электродвигателями. Сначала она определяет нрав нагрузки, и может не только лишь генерироваться, но и потребляться. Расчеты реактивной мощности выполняются по формуле: Q = U x I x sinф.

Полной мощностью является величина, состоящая из активной и реактивной составляющих. Конкретно она обеспечивает потребителям нужное количество электроэнергии и поддерживает их в рабочем состоянии. Для ее расчетов применяется формула: S = .

Как отыскать активную, реактивную и полную мощность

Активная мощность относится к энергии, которая необратимо расходуется источником за единицу времени для выполнения потребителем какой-нибудь полезной работы. В процессе употребления, как уже было отмечено, она преобразуется в другие виды энергии.

В цепи переменного тока значение активной мощности определяется, как средний показатель моментальной мощности за установленный период времени. Поэтому, среднее значение за этот период будет зависеть от угла сдвига фаз между током и напряжением и не будет равной нулю, при условии присутствия на данном участке цепи активного сопротивления. Последний фактор и определяет название активной мощности. Конкретно через активное сопротивление электроэнергия необратимо преобразуется в другие виды энергии.

Сопротивление полупроводников

При выполнении расчетов электрических цепей обширно применяется понятие реактивной мощности. С ее ролью происходят такие процессы, как обмен энергией между источниками и реактивными элементами цепи. Данный параметр численно будет равен амплитуде, которой обладает переменная составляющая моментальной мощности цепи.

Существует определенная зависимость реактивной мощности от знака угла ф, отображенного на рисунке. В связи с этим, она будет иметь положительное либо отрицательное значение. В отличие от активной мощности, измеряемой в ваттах, реактивная мощность измеряется в вар – вольт-амперах реактивных. Итоговое значение реактивной мощности в разветвленных электрических цепях представляет собой алгебраическую сумму таких же мощностей у каждого элемента цепи с учетом их личных черт.

Основной составляющей полной мощности является очень вероятная активная мощность при заблаговременно узнаваемых токе и напряжении. При всем этом, cosф равен 1, когда отсутствует сдвиг фаз между током и напряжением. В состав полной мощности заходит и реактивная составляющая, что отлично видно из формулы, представленной выше. Единицей измерения данного параметра служит вольт-ампер (ВА).
