Переделка электрического мотора с 380 на 220 Вольт

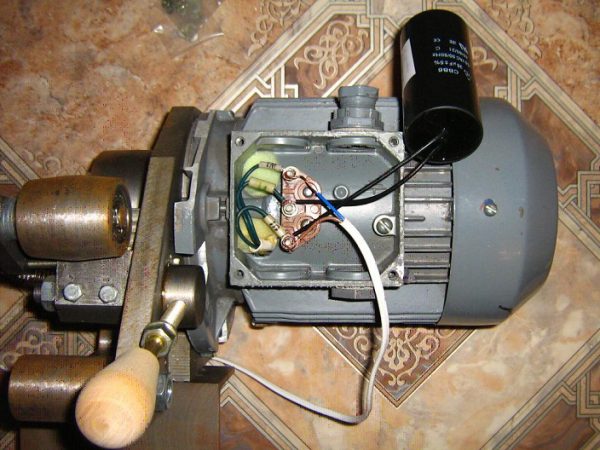

Если у вас есть трехфазный электродвигатель, вы понимаете, что это недешевое наслаждение. Потому по мере надобности применять однофазовый мотор, идея о покупке нового оборудования посетит вас только тогда, когда вы не понимаете, как выполнить электродвигатель в домашних критериях. Мы поведаем, как переработать электрический мотор с 380 на 220 Вольт своими руками.

Что можно переделывать

Для переделки подходят маломощные электродвигатели 380 Вольт: до 3 кВт. Теоритически переподключаются и массивные моторы. Но это дополнительно повлечет за собой установку отдельного автомата в электрощите и проведение специальной проводки. И эти работы теряют смысл, если вдруг находится, что такую нагрузку не потянет вводной кабель.

Даже если ваша сеть держит высочайшие нагрузки, и для вас удалось переработать мотор от 3 кВт с 380 на 220 Вольт, вы огорчитесь при первом его пуске в ход. Пуск будет томным. Вы решите, что труд был напрасным. Потому если переделывать, то конкретно маломощные модели.

Этапы переделки

Дабы переработать электродвигатель с 380 Вольт на 220 поначалу отбросьте крышку мотора, дабы поглядеть, сколько снаружи концов у статорных намоток. Их может быть 6 либо 3. Если 6, другими словами возможность поменять схему соединения: если была «звезда», можно перейти на «треугольник», и напротив.

Если конца всего 3, означает, снутри короба намотки уже соединяются или «звездой», или «треугольником» (всего 6 концов, которые попарно соединяются воединыжды клеммами, их и будет 3, так как на каждую клемму – 2 конца). В таком случае придется бросить прежнюю схему.

Внимание! Если вы приняли решение поменять схему соединения статорных обмоток с 3-мя концами снаружи, то придется своими руками вскрыть корпус мотора. Это трудоемко, но может быть.

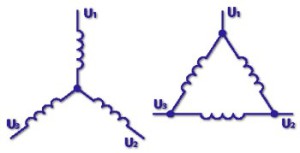

Соединение обмоток

Непринципиально, каковой источник питания, трехфазный либо однофазовый, соединять статорные намотки можно хоть каким из методов (сможете прочесть подробнее про методы подключения электродвигателей):

Звездой обычно соединяют намотки, если мотор будет питаться от сети 380 В. Благодаря этому запуск становится плавным, хотя пропадает третья часть мощности. Треугольник же рекомендуется при запитывании от 220 Вольт. Пусковые токи при всем этом не так высоки по сопоставлению с теми, что появляются от трехфазного питания. Зато мощность равна той, что дает «звездное» соединение, если мотор подключен к 380 В.

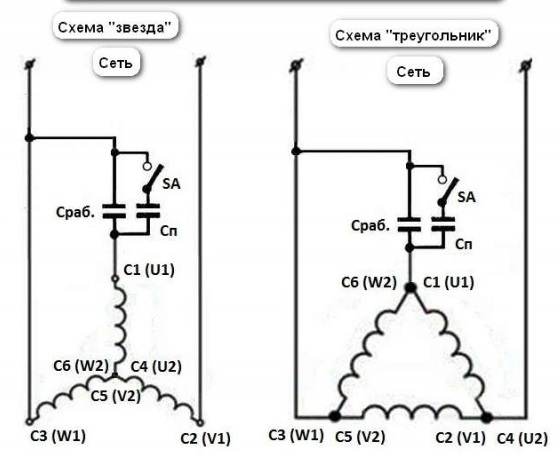

Схемы поглядите ниже. Разница в том, что в первом случае соединяются все начала так, что выходит трехконечная звезда. А во 2-м – конец одной обмотки соединяется с началом следующей так, что появляется фигура с 3-мя верхушками (треугольник).

Расчет конденсаторов

Когда концы намоток соединяют звездой либо треугольником, появляется 3 места, где они стыкуются. На этих местах ставят клеммы. При питании от 380 Вольт на каждую из них подают фазу. Но наша задачка, имея те же 3 контакта, подать только 1 фазу 220 Вольт и нуль. Это можно воплотить своими руками, компенсировав отсутствие трехфазного питания конденсаторами. Пусковой будет активным лишь на время пуска, а рабочий – повсевременно.

Дабы электрический мотор отлично запускался и работал, необходимо верно подобрать емкость конденсаторов. У рабочего накопителя она находится в зависимости от схемы соединения. Если это звезда, то работает формула:

Если треугольник, то формула конвертирует свой вид:

Ср – разыскиваемая емкость рабочего накопительного элемента. U – напряжение в сети (220 Вольт). I – сила тока, которую находят по формуле:

Р – мощность, U – уже известное нам напряжение, ƞ – КПД, косинус «фи» — коэффициент мощности. Все эти значения можно поглядеть в техническом паспорте от вашего трехфазного мотора.

Расчет емкости пускового конденсатора (Сп) прост: помножьте Ср на 1,5 либо 2. Если Ср=50 мкФ, то Сп будет от 75 до 100 мкФ. Попеременно ставьте то одну емкость, то другую, запуская всякий раз мотор. По звуку хода слушайте: если нет рокота, то все в порядке.

Внимание! Конденсаторы непременно должны быть картонными. Для переделки мотора своими руками отлично идут МБГП либо МБГО. Если не отыскали накопителя подходящей емкости, то соедините несколько штук параллельно.

Сборка по схеме

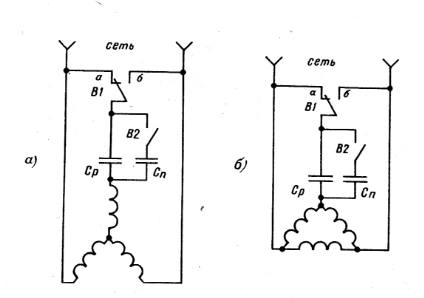

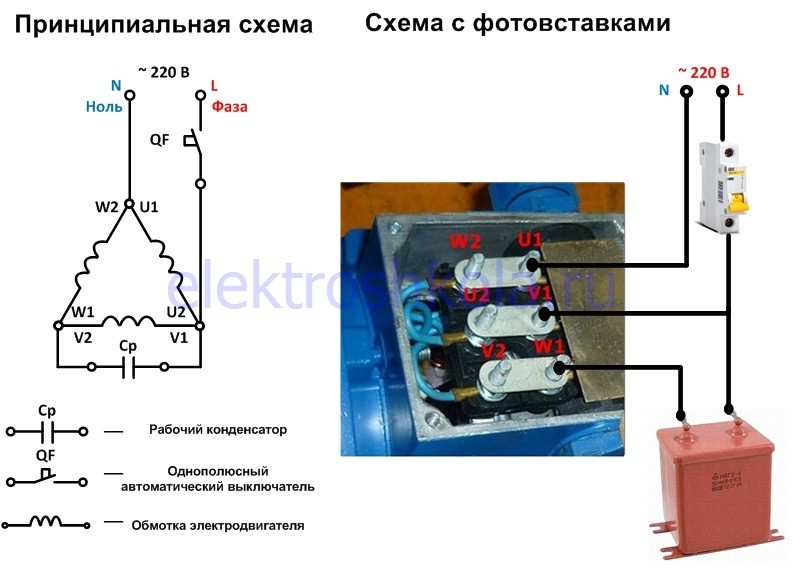

Схема выше указывает, как верно соединить своими руками намотки статора с конденсаторами и проводами сети 220 В. К одной из вершин треугольника либо звезды необходимо подключить накопительные элементы параллельно друг дружке (предусмотрите ключ для ручного отключения пускового накопителя после разгона). Потом их выводят или на фазу, или на ноль: непринципиально. От этого будет зависеть только направление вращения вала.

Как поменять направление вращения

Если поменять направление необходимо только 1 раз, то это можно выполнить еще на стадии переделки. Для этого довольно поменять местами любые две обмотки статора. Той же цели добивается перекидывание ветки конденсаторов с нуля на фазу, либо напротив. Но если для вас необходимо нередко реверсировать трехфазный переделанный мотор, нужен переключатель. Собрав электродвигатель по схеме ниже, вы высвободите себя от смены намоток всякий раз, когда необходимо задать оборотное направление вращения вала.

В переделке трехфазного электрического мотора под однофазовую сеть своими руками нет ничего сложного. Самую большую сложность составит только расчет емкости рабочего конденсатора и экспериментальный подбор емкости из подсчитанного спектра для пускового накопителя. Но и это становится просто, если вы не утратили технический паспорт, а под рукою есть калькулятор.

Трехфазные движки в однофазовой сети: схемы включения и выбор конденсаторов

В электротехнике нередко бывают варианты, когда подключается электрический мотор, собранный для запуска от сети 380 вольт к бытовой сети. Используются накопители емкости для запуска электрических моторов.

Конденсаторы могут отличаться по виду выполнения и предназначению, не каждый накопитель емкости применяется в стартовом пуске электрического мотора в сети 220. По этим причинам нужно осознавать, как выполнить расчет пускового конденсатора, какой вид стартового накопителя нужно избрать, чем они отличаются в работе электрического мотора с сетью 220 вольт. Разглядим, что собой представляет емкостной накопитель.

Предназначение конденсатора

Когда ставится вопрос, что такое пусковой конденсатор, рекомендуется разглядеть механизм работы накопителя емкости, для чего необходимы конденсаторы для пуска электродвигателя. В его конструкции применяется свойство проводников − поляризация, когда находящиеся близко один от другого проводника заряжаются. Для снятия заряда в конструкции конденсатора используются пластинки, размещаются они напротив друг дружку, между ними устанавливается диэлектрик.

Современные производители емкостных накопителей предлагают «condenser» различных модификаций, с различными значениями, для различного использования. Покупателю остается только избрать накопитель для схемы.

В электрических моторах используются конденсаторы пусковые для электродвигателей, которые работают от 220 вольт. Пусковой конденсатор нужен, дабы раскрутить вал электрического мотора, нередко он находится под нагрузкой.

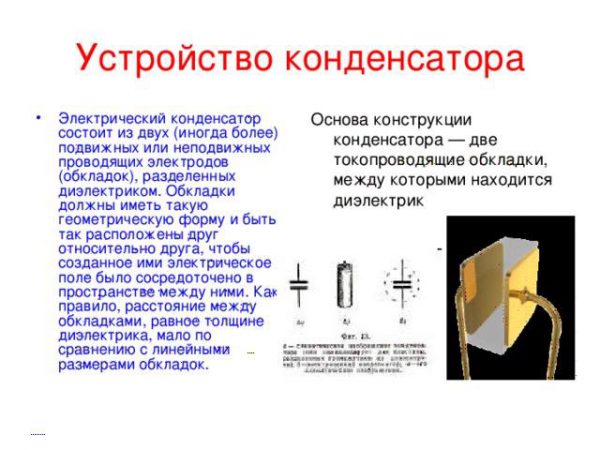

Конденсаторы в собственной конструкции имеют особенности, это:

• в качестве диэлектрика выступает различный материал, в электролитических изделиях марки СВВ – оксидная пленка, которая наносится на один из интегрированных электродов;
• полярные емкости – это маленькие размеры, но в состоянии копить огромную емкость;
• неполярный condenser (элемент схемы), обладает большенными габаритами, но врубается в цепь без учета полярности, характеризуется высочайшей ценой.

В системе запуска электрического мотора в сети на 220 применяется рабочий накопитель емкости и пусковой конденсатор, пусковой накопитель работает исключительно в момент старта электродвигателя, пока ротор не наберет нужных для работы оборотов. Пусковой элемент в цепи определяет следующие причины:

1. Пусковой накопитель электрического заряда приближает электрическое поле в момент старта к радиальному полю электромотора;
2. Дает возможность существенно повысить характеристики магнитного потока;
3. Наращивает пусковой момент, улучшает работу электродвигателя.

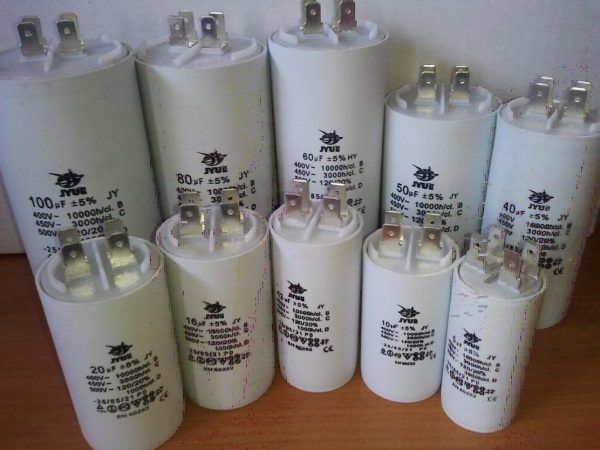

Емкостной накопитель марки СВВ60

Когда в штатном порядке предусматриваются запуск трехфазного мотора от бытовой электросети и предстоящая его эксплуатация, наличие емкости в цепи запуска продлевает продолжительность действенного применения мотора, так как нередко на валу находится рассчитанная нагрузка. Неполярные конденсаторы имеют большее рабочее напряжение.

Электромотор на 3 фазы в электросети 220в

Есть различные виды старта электромоторов промышленного использования в электросети 220 вольт, но почаще используются пусковые конденсаторы для старта электродвигателя. Этот метод основывается на включении третьей статорной обмотки в цепь питания через condenser, сдвигающий фазу.

Принципиально! При использовании электромотора 3-х фазного выполнения в однофазовой сети его мощность от номинальных характеристик работы в сети 380 вольт снижается до 60%. Не считая этого не любая марка электродвигателя удовлетворительно работает от 220 вольт – это движки марки МА. Рекомендуется для переключения работы электромоторов с сети 380 на 220 вольт применять марки электромоторов: АПН, А, УАД и другие движки.

Мотор электрический 3-х фазный для сети 220В

Для запуска мотора с конденсаторным стартом нужно, дабы емкость накопителя могла изменяться от оборотов мотора, что воплотить фактически нереально. По этой причине спецы советуют управлять электрическим движком в две ступени: когда проводится старт электромотора, в работе применяются два накопителя емкости, достигнув рабочих оборотов мотора, пусковой накопитель отключается, остается только рабочий конденсатор.

Как выполнить расчет конденсаторов

Правильное использование включения указывается в паспортных данных электромотора. Если там показано, что мотор может работать от сети питания 380/220в, тогда для 220 нужно применить конденсатор для электродвигателя и подключить его по следующей схеме.

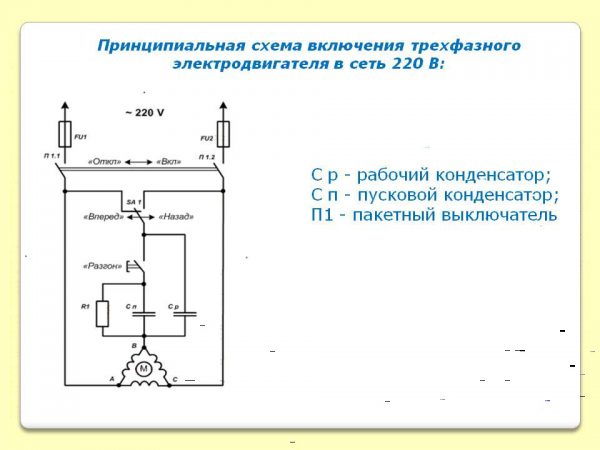

Схема электромотора в сети 220В

Работает схема следующим образом: включая выключатель П1, замыкаем его контакты П1.1, также П1.2. В этот момент нужно сходу надавить на кнопку «Разгон», когда электромотор наберет нужные обороты, ее отпускают. Реверс, либо оборотное вращение электродвигателя, в этом подключении можно воплотить с помощью переключателя SA1, но после полной остановки мотора.

Различают подбор накопителя емкости Ср, когда обмотки электромотора соединены по схеме ∆ – треугольник, рассчитывается формулой:

где:

• накопитель (capacitors) рабочий (Ср), измеряется (мкФ);
• ток, электромотора (I), измеряется (А);
• напряжение сети (U), измеряется (В).

Расчет накопителя емкости Ср, когда обмотки электромотора соединены по схеме Y – звезда, рассчитывается формулой:

где:

• накопитель (capacitors) рабочий (Ср), измеряется (мкФ);
• ток, электромотора (I), измеряется (А);
• напряжение сети (U), измеряется (В).

Потребляемый ток электромотором рассчитывается формулой:

По формуле:

• мощность мотора можно поглядеть в паспортных данных либо на шильдике, закрепленном на корпусе электромотора (Р), измеряется в ваттах (Вт);
• КПД (коэффициент полезного деяния) – h;
• коэффициент мощности электромотора – cos j;
• сетевое напряжение (U), измеряется в вольтах (B).

Направьте внимание! Пусковой конденсатор нужно подбирать в два либо 2,5 раза выше по емкости накопителя рабочего, так как они рассчитываются не по напряжению сети, а в 1,5 раза выше него. Так для однофазовой сети 220 вольт рекомендуется применять емкостные накопители марки: МБГЧ либо МБГО, у каких рабочим напряжением является 500 вольт. Осязаемой различия, какой из этих конденсаторов выберете, не будет, они оба отлично себя зарекомендовали.

Для краткосрочного использования можно в качестве пусковых конденсаторов использовать накопители электролитические, марки К50-3 либо КЭ, напряжение рабочее больше 450 вольт.

Стоит отметить, когда используются электролитические накопители емкости, их советуют соединять последовательно для надежности и применять диодный шунт.

Высчитать параметр общей емкости можно по формуле:

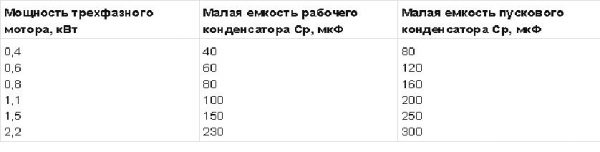

В реальности проще применять таблицы выбора конденсаторов по мощности электродвигателя.

Таблица выбора конденсаторов по мощности электрического мотора

Принципиально! Выбирая «capacitors» электромотору, нужно учитывать, что при холостом ходе, накопитель емкости, включенный в обмотку, пропускает электрический ток до 30% выше номинального. Это нужно учесть, исходя из режима эксплуатации электродвигателя. Когда он нередко работает без нагрузки либо с неполной нагрузкой, емкость (Ср) подбирают с более низким номиналом, а когда происходит перегрузка и остановка мотора, нужно опять произвести запуск.

Переносной блок

На практике нередко применяется переносной блок для старта трехфазных электромоторов маленькой мощности в границах 500 ватт, без критерий реверса.

Схема переносного блока

Работа переносного блока происходит следующим образом:

• нажимая кнопку (SB1), подаем питание на пускатель магнитный (КМ1), переключатель (SA1) в положении «замкнут»;
• группа контактов магнитного пускателя (КМ1.1 и КМ1.2) подключает в этот момент электромотор (М1) к электрической сети напряжением 220 вольт;
• сразу такая контактная группа магнитного пускателя (КМ3.1) проводит замыкание кнопки (SB1);
• когда электромотор набрал необходимое количество оборотов кнопкой (SA1) отключают стартовый capacitors (С1);
• электродвигатель останавливается нажатием на кнопку (SB2).

Реализовывается переносной блок и с автоматическим отключением пускового накопителя емкости, для этого нужно в схему ввести дополнительное устройство, реле, которое поменяет работу тумблера (SA1). Отличия в применении блока и схемы подключения 1-го мотора в том, что с блоком просто работать с несколькими движками.

Конденсаторный запуск

Стоит отметить, что и для пуска однофазового мотора применяется конденсаторный запуск. Отличие этого вида движков от трехфазных электромоторов в том, что они не теряют мощности, но так как пусковой момент маленький, нужен пусковой накопитель емкости.

Электродвигатели такового вида имеют в собственной конструкции две статорные обмотки, для работы их применяется такая же схема пуска с внедрением конденсатора для однофазового мотора. В данном случае общий накопитель емкости можно высчитать из обычной пропорции. Если не понимаете, как подобрать конденсатор, каждые 0,1 киловатта мощности мотора – 1 микрофарада емкости.

Принципиально! В данном расчете, облегченном расчете емкости старта однофазового электродвигателя, приобретенный итог нужно принимать за общую емкость, которая складывается из пусковой и рабочей емкости накопителей.

Особенности конденсаторов, советы

Спецы проанализировали много вариантов подключения асинхронных электродвигателей, имеющих штатное питание от сети 380 В и переключаемых в работу от сети 220 В, и сделали следующие выводы:

1. Когда для мотора делается подключение к сети 220 вольт, он теряет 50% собственной мощности. Рекомендация – для уменьшения утраты мощности выполнить переключение обмоток со Y на соединение ∆. Такое переключение также снизит мощность, но не на 50%, а на 30% от номинальной мощности электромотора;
2. Подбирая конденсаторы в основную цепь (рабочий либо пусковой), нужно учесть их рабочее напряжение, которое должно быть выше сетевого напряжения в 1.5 раза, лучше от 400 вольт;
3. Отличается схема электродвигателя питающегося от 220/127 вольт, непременно нужно включать схему Y «звезда», другой вид подключения ∆ «треугольник» сожжет электромотор;
4. Когда нет способности отыскать пусковой и рабочий конденсатор для работы и старта мотора, можно собрать цепочку из параллельно соединенных накопителей емкости. В данном случае: С общ.= сумме всех емкостей конденсаторов (С1+С2+С3…);
5. Если нагревается мотор в работе, можно занизить характеристики рабочего condenser, включенного в обмотку электромотора. В этом случае, если движку недостаточно мощи, нужно экспериментально поднять характеристики рабочего condenser, емкости.

В домашних целях можно применять трёхфазный электродвигатель, который применяется в индустрии, но учитывайте тот фактор, что будут утраты в мощности. Посреди любителей переделок популярностью пользуются следующие марки конденсаторов:

• СВВ-60 – это металлизированный полипропиленовый накопитель емкости, его цена – 300 руб.;
• марка конденсаторов НТС – пленочные, которые стоят незначительно дешевле, 200 руб.;
• емкостные накопители Э92 ценой до 150 руб.;
• обширно распространено использование металлобумажных накопителей емкости марки МБГО.

Встречаются случаи, когда не нужна пусковой конденсатор. Это может быть при запуске электромотора без нагрузки. Но если электромотор имеет огромную мощность 3 квт и больше, конденсатор для старта движка нужен.

Видео: Как просто подключить трехфазный двигатель треугольником и звездой в сеть 220, через конденсатор.
