Кабель марки ВВГ 3х4 является силовым медножильным кабелем, который нередко применяется в ремонтных и строй работах. В согласовании с требованиями действующих норм и правил, использование кабеля ВВГ нереально снутри построек. Такое ограничение введено с целью увеличения пожарной безопасности жилых и нежилых помещений.
Свойства кабеля ВВГ 3х4
по ГОСТ 31996-2012
Кабель ВВГ 3х4 имеет поливинилхлоридный изоляционный слой и внешную оболочку и применяется для цепей, соответственных следующим условиям:
- напряжение сети менее 1000 В;
- частота сети менее 50 Гц.
Расшифровка обозначения кабеля ВВГ 3х4
- В — «винил», изоляция выполнена из пластиката поливинилхлорида;
- В — «винил», оболочка выполнена из пластиката поливинилхлорида;
- Г — «нагой», в кабеле отсутствует броня;
- П (при наличии) — плоская конструкция кабеля;
- 3 — количество жил;
- 4 — площадь сечение одной медной жилы, мм 2 .
Главные технические свойства кабеля ВВГ 3х4
Все свойства кабеля, нужные для заказа и расчета, мы представили в виде таблицы.
Наименование свойстваЕд. изм.Значение ГОСТ — ГОСТ 31996-2012 Класс жилы по ГОСТ 22483-2012 — 1 Код ОКП — 35 2122; 35 3371 Класс пожарной угрозы — О1.8.2.5.4 Спектр температур эксплуатации °С от -50 до 50 Малая температура монтажа °С -15 Длительность эксплуатации лет 30 Напряжение сети В до 1000 Частота переменного тока в сети Гц 50 Гц Допустимое растягивающее усилие Н 360 Очень допустимая температура нагрева жил при КЗ °С 160 Длительность недлинного замыкания, менее с 5 Расчетная масса (вес) кабеля, 0,66 кВ кг/км 238 Расчетная масса (вес) 1-го метра кабеля, 0,66 кВ кг/м 238/1000 Расчетная масса (вес) кабеля, 1 кВ кг/км 271 Расчетная масса (вес) 1-го метра кабеля, 1 кВ кг/м 271/1000 Допустимый радиус извива мм 128 Допустимая токовая нагрузка при прокладке на воздухе А 36 Допустимая токовая нагрузка при прокладке в земле А 47 Допустимый ток односекундного недлинного замыкания А 0.43 Объем горючей массы л/км 167 Сопротивление изоляции жил МОм/км 10 Толщина изоляции жил, 1 кВ мм 1 Толщина изоляции жил, 0,66 кВ мм 0.7 Масса цветного металла г/м 106.8 Наибольшая мощность при прокладке в воздухе, 220 В кВт 10.56 Наибольшая мощность при прокладке в земле, 220 В кВт 13.79 Наибольшая мощность при прокладке в воздухе, 380 В кВт 23.69 Наибольшая мощность при прокладке в земле, 380 В кВт 30.93 Температура нагрева жил по условию невозгорания °С 350 Продолжительно допустимая температура нагрева жил °С 70 Допустимая температура в режиме перегрузки °С 90 Электрическое сопротивление жилы Ом/км 4.61
Мировоззрение профессионала
Главный редактор LinijaOpory
Александр Новиков — основной создатель и вдохновитель нашего веб-сайта. Создатель схем и чертежей.
Перед проведением расчетов мы советуем для вас дополнительно запросить свойства кабеля на заводе-изготовителе!
Конструктивные особенности ВВГ 3х4
В представленной ниже таблице отражены особенности конструкции кабеля.
| Количество жил | шт. | 3 |
| Наибольший поперечник жилы | мм | 2.4 |
| Внешний поперечник кабеля, 0,66кВ | мм | 11.6 |
| Внешний поперечник кабеля, 1 кВ | мм | 12.8 |
| Наибольший вес | кг/м | 0.271 |
| Материал жилы | — | Медь |
| Материал изоляции | — | ПВХ |
| Материал оболочки | — | ПВХ |
| Тип конструкции жилы | — | ок |
Варианты конструкции жил:
- ок — однопроволочная жила;
- мк — многопроволочная жила.
Скачать чертеж кабеля ВВГ 3х4 в формате DWG (Autocad)
Если вы желаете скачать чертеж сечения и проекции кабеля ВВГ 3х4 в редактируемом формате программы Autocad, напишите нам!
сколько киловатт нагрузки может выдержать медный провод сечением 1,5 мм, а 2,5мм?
..Вообще не учили Вы закон Ома в школе, провод рассчитывается по току, а вот ток проходя по проводу нагревает его .Итак вот Ваш вопрос был бы коректным если б звучал так ..какой ток выдержит медный провод сечением ХХ разогреваясь до температуры 30градусов С, здесь много находится в зависимости от скорости теплопотери провода, т. е наличие оболочки, трубы, и т. д
Ну, а чтобы ответить по деревенски 1,5 мм при открытом методе проводки выдержат при 220 вольтовой сети 20 ампер либо 4,4 Кватт
2,5 мм————6,2 Квт, только не запамятовай что это наибольшие значения, бери мощьность пониже раз старенькый дом, температура провода будет ниже, а поэтому пожароопасность ниже и еще.. провод круглый и сечение провода не одно и тоже что поперечник помни про 3,14 ..Фортуны!
Если не мудрствуя, то при 220в
грубо — квадрат на киловатт. (для меди)
с достаточной для практики точностью.
ну а запасец не повредит.
В киловаттах это не измеряется. Если хочешь прикинуть сколько вы будете энергии потреблять.. .Ну представим, каждый по 100-200 Ватт. Возьмем приблизительно на 5 человек. Означает 500 — 1000 Ватт. Провод, ему кое-где нужно не больше 1,8 А на 1 квадратный мм. Берем 1000/220, получаем 4,55 А. Это приблизительно ток, который вы будете потреблять. Считаем далее.. .Короче 1,5 мм выдержит 3,2 А, а 1,8 — 4,6 А

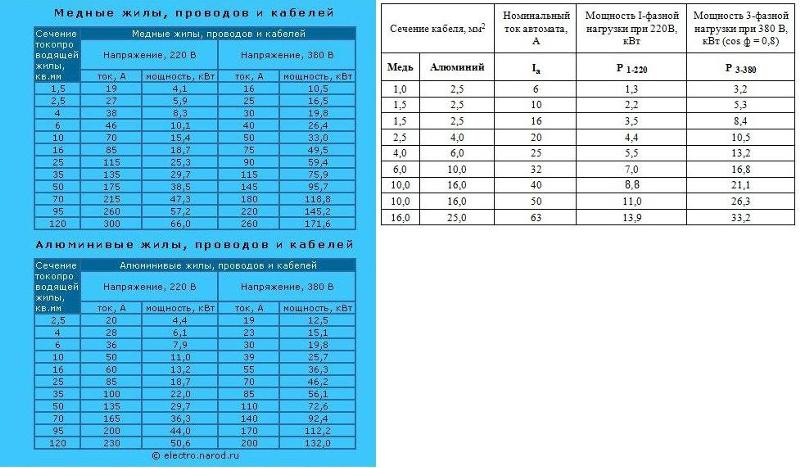

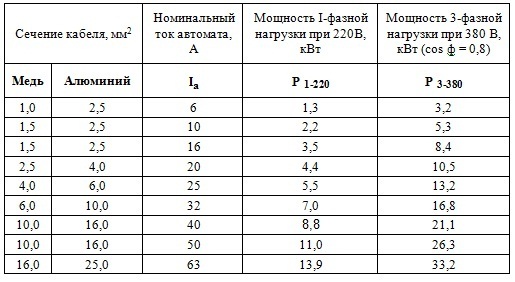

Таблички тока с различных веб-сайтов и где верно.
Разница практически вдвое .
Медь, 220вольт умножаем на сечение провода и получаем допустимую нагрузку.
1 мм2 медного провода держат до 10А
при 220 это на 1 мм2 будет 2.2квт ( тот же чайник китайский, там тен на 2.2квт, а проводулька 1мм2 )
Пример как подбирать Проводку в Доме/квартире-
подсчитываем предельную нагрузку какбы все потребители включены- чайник, стиралка, компютеры, освещение, мб ( стандартно на квартиру )
в среднем все совместно выходит 6 ктв, тоесть хватит 3мм2,
берем следущий размер, выходит 4мм2
Печака-духовка — кидается отдельная линия, также зависимо от мощности, снова таки до 4мм2 в среднем
Водонагреватель — также отдельная линия ( я встречал и по 15квт, все находится в зависимости от мощности )
по результатам расчетов всегда округляется до след размера провода, ( пример водонагреватель на 8 квт, это будет практически 4мм2, а устанавливать след размер, 6мм2 )
вот и все, все просто, и никакие таблички ненужны.
1,5 мм — при долговременной постояной нагрузке советуют 10 А (2,2 кВт), при краткосрочной — до час — 16 А (3,5 кВт) это нормально.
медь 4мм 2- ток 38 А — мощьность длительная 8,3 квт (обычные условия) (при однофазовом использовании)
6мм -46 А
10мм -70 А
4мм — 38 А
2,5 -27 А
1,5 -19 А (Мощьность =Ток*Напряжения= 19*220= 4 кВт) (округляют в наименьшую сторону)
в шоке от прочитанных ответов — фактически ни 1-го правильного. даже никто не упомянул о ГОСТе на провод.
а я в шоке от того что даже никто про счетчик не упамянул. А вообщем в люди здесь не представляют что такое АМПЕРЫ. А совет Миша Тимонов ставте 2.5 если другого нет. А вообщем чем толще тем лучще
не знаю ( ͡° ͜ʖ ͡°)

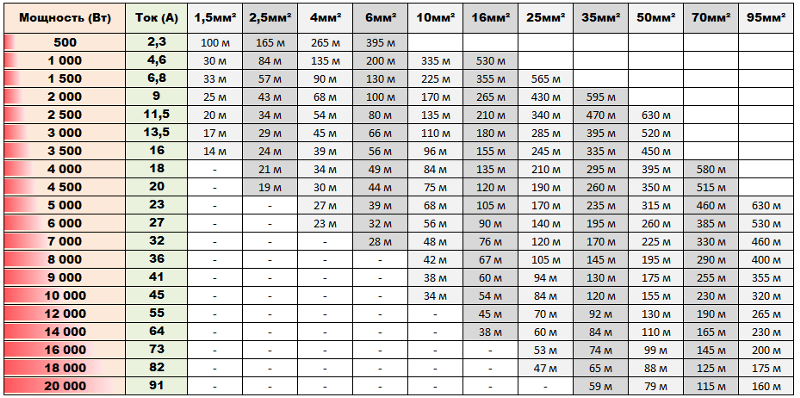

находится в зависимости от длины кабеля. чем длиннее кабель тем меньше нагрузка (вт)
на розетки ложи 2.5 на свет 1.5 .если не будешь работать сваркой по 3 часа ( без перерывно ) выдержит
Расчет сечения кабеля. Ошибки
Приветствую вас, почетаемые читатели веб-сайта elektrik-sam.info!
Этот материал будет посвящен тому, как Не нужно выбирать сечение кабеля.
Нередко встречаю, что нужное сечения кабеля выбирают по количеству киловатт, которые можно «нагрузить» на этот кабель.
Обычно аргумент звучит так: «Кабель сечением 2,5 мм2 выдерживает ток 27 ампер (время от времени и 29 ампер), потому ставим автомат на 25 А.»
И на практике время от времени попадаются розеточные группы, защищенные автоматом на 25А, а освещение — автоматом 16А.
Таковой подход при выборе автоматических выключателей приводит к перегреву, оплавлению и повреждению изоляции, и как итог — к недлинному замыканию и возгоранию.

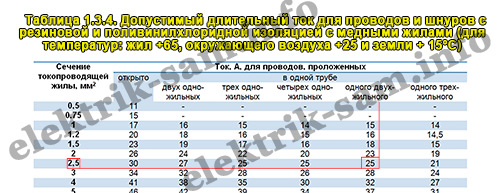

Обратимся к таблице 1.3.4. из ПУЭ.
Допустимый долгий ток для медных проводов проложенных укрыто — 25 А. Как бы все верно, так ли это?
Если установить автомат на 25А, что именуется «в лоб», а из курса по автоматическим выключателям мы помним, что термическая защита автомат а сумеет сработать при превышении номинального тока на 13%, что в нашем случае составит 25х1,13=28,25А. И время срабатывания будет более часа.
А при перегрузке на 45% термический расцепитель сработает за время наименее 1 часа, т.е. 25Ах1,45=36,25 А. Но может сработать и за час.
Понятно, что при таких токах кабель просто сгорит.
В случае установки на освещение автомата 16А итог будет аналогичный, сможете посчитать без помощи других.
К тому же розетки выпускаются на наибольший ток 16А, а выключатели — 10А. Если установить на розетки и освещение завышенные номиналы автоматических выключателей — это приведет к их оплавлению, разрушению контактов и потенциально к возгоранию. Я думаю, вы встречали оплавленные розетки — итог подключения очень сильной нагрузки, на которую розетки не рассчитаны.
ЗАПОМНИТЕ! В наших квартирах и домах розеточные группы производятся кабелем 2,5 мм2 с установкой автоматического выключателя 16А, группы освещения производятся кабелем 1,5 мм2 с установкой автомата 10А. Наименьший номинал можно, больший нельзя!
Разновидность такового подхода: выбивает автомат, в особенности для розеточной группы кухни, где подключаются массивные приборы. Про припас, дабы «не выбивало«, устанавливается автомат 32А и даже 40А. И это при проводке, выполненной кабелем 2,5 мм2. Последствия явны и рассмотрены выше.

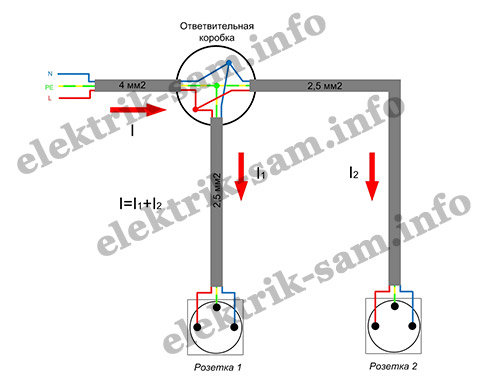

Еще встречаются ситуации, когда до ответвительной коробки закладывают кабель большего сечения (к примеру 4 мм2), а потом разводят полосы по 2,5 мм2 и в электрическом щите устанавливают автомат на 25А либо 32А.
Ток автоматического выключателя нужно выбирать, исходя из самого слабенького места в полосы, в нашем примере — это кабель 2,5 мм2. Потому такую группу все равно нужно защищать автоматом на 16А.
Если установить автомат на 25А, то при включении в одну из розеток нагрузки, близкой к 25А, кабель до ответвительной коробки сгорит, а для кабеля сечением 4 мм2 от ответвительной коробки до автоматического выключателя — это будет обычный режим.
