3 фазный счетчик прямого включения

Современные трехфазные счетчики, которые ранее применялись только в производственной сфере, в ближайшее время часто применяются и в бытовых целях. Разъясняется это тем, что обладатели личных домов все почаще предпочитают воспользоваться трехфазными электрическими сетями, в каких допускается установка специального силового оборудования (движков АД, массивных насосов и тому схожее).

Схема включения счётчика

С общей схемой включения электросчётчика, который устанавливается в силовых линиях, можно ознакомиться на приведённом выше рисунке.

С другой стороны, подключение трехфазного счетчика к бытовым сетям энергоснабжения разъясняется возросшими потребительскими мощностями, которые не могут обеспечить однофазовые цепи.

Но до того как юзер попробует пользоваться преимуществами этого устройства, ему нужно основательно разобраться с тем, как верно подключить 3-х фазный счётчик в действующую электросеть.

Необходимость в трёхфазном учете

Согласно требованиям действующих нормативов, при возрастании величины потребляемой объектом мощности до значений 15-20 кВт и выше должна применяться трехфазная система питания. Разъясняется это тем, что при обозначенных мощностях величина электрического тока в цепях может достигать 70-ти Ампер, что считается недопустимым для городских квартир.

Дополнительная информация. Для обеспечения обычного режима работы многоквартирной сети будет нужно электрический кабель с сечением жил порядка 10 мм², установка которых фактически неосуществим в реальных критериях.

При данных показателях употребления действующими положениями ПУЭ предписывается внедрение системы энергоснабжения, рассчитанной на 380 Вольт. Учёт используемой энергии в данном случае обеспечивается подключением трехфазного электросчетчика конкретно в питающую цепь.

Потребляемая при всем этом мощность распределяется между 3-мя фазными жилами, вследствие чего ток в каждой из них понижается приблизительно до 2,5 Ампер. Благодаря такому подходу, сечение жил подводящего кабеля, к которому подключается вся электросеть, можно будет уменьшить до значения порядка 2,5 мм².

Зависимость сечения проводников от протекающего по ним тока либо от потребляемой нагрузкой мощности представлена в отдельной таблице (смотрите https://elquanta.ru/schetchiki/podklyuchenie-schetchika.html). Понятно, что при уменьшении этого параметра понижается и цена всей проводки, также значительно упрощается ее установка.

Переход на современную и универсальную трехфазную схему питания предпочтителен и исходя из убеждений поддержания требуемого температурного баланса, обеспечивающего неопасные условия эксплуатации всей системы электроснабжения.

Естественно, что этот метод организации электропитания и учёта в личном доме востребует значимых по величине вещественных издержек. Так что всем желающим пользоваться преимуществами трехфазного подключения нужно заблаговременно обусловиться со своими финансовыми способностями.

Виды подключения

Зависимо от метода включения трехфазного устройства различают следующие виды их подсоединения:

Так называемое «прямое» либо конкретное;
Полукосвенное;
Косвенное.

1-ый из них применяется в тех случаях, когда ток в каждой из фаз не превосходит 100а. При данном подходе подводящие провода подсоединяются конкретно к контактам устройства.

В данном случае счетчик прямого включения позволяет воплотить более обычное из всех вероятных решений, не требующее значимых вещественных издержек. В отличие от него два других варианта подразумевают внедрение особых преобразовательных устройств, позволяющих снизить величину тока в контролируемых цепях.

Уточняющая информация. Для того дабы подключить трехфазный счетчик к действующей сети с током в каждой из линий более 100 Ампер потребуются трансформаторы тока (ТТ).

Разглядим разные схемы включения электросчётчика на примере определенных образцов учётных устройств.

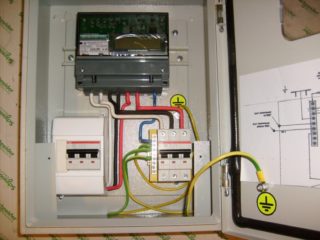

Прямое

Этот вид подключения применительно к устройствам от компании «Энергомера», к примеру, фактически ничем не отличается от типовой однофазовой схемы включения счётчика. Потребляемый нагрузкой ток проходит в данном случае конкретно по обмотке устройства, включённого в разрыв питающей цепи.

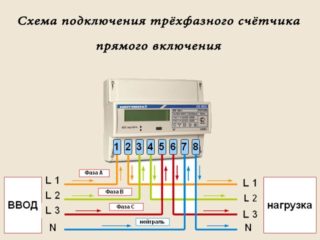

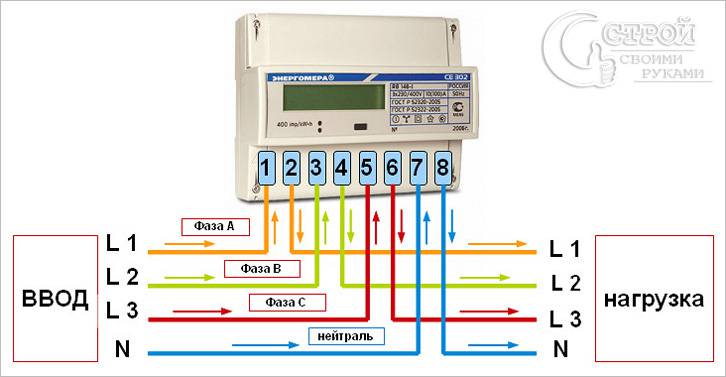

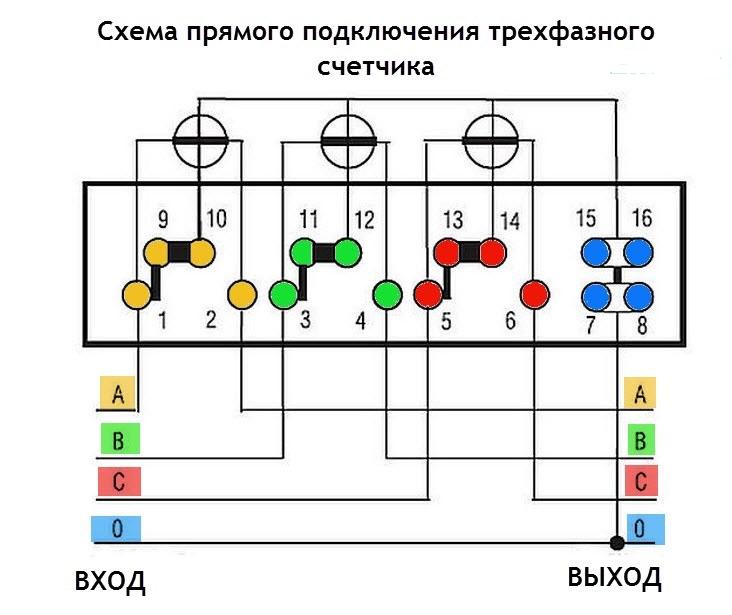

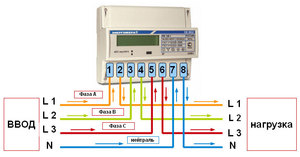

Электрическая схема подключения трехфазных счетчиков впрямую смотрится следующим образом (смотрите набросок, размещённый ниже).

Конкретное включение

Принципиально! Устанавливаемый на объекте трехфазный счетчик может врубаться впрямую только в этом случае, когда рассеиваемая в нагрузке мощность не превосходит 60-ти кВт.

При огромных показателях этого параметра действующими нормативами предписывается внедрение полукосвенного либо косвенного включений.

Полукосвенный и косвенный методы

При данном методе счетчик электроэнергии во все три фазы врубается через особый понижающий устройство, именуемый трансформатором тока. Его использование позволяет организовать функцию учета в цепях со значительными токами и рассеиваемыми мощностями (схема приводится ниже).

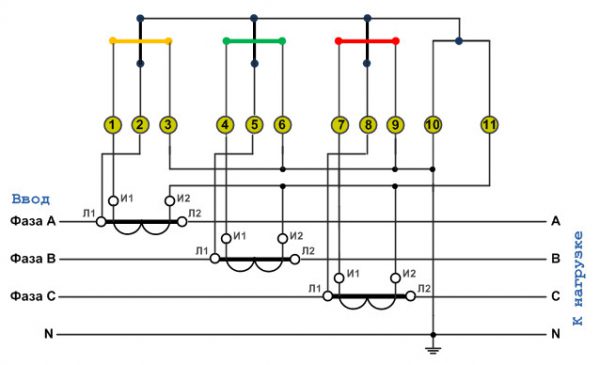

Схема включения через ТТ

На представленном выше рисунке Л1 и Л2 – обозначения входов и выходов каждой из 3-х фаз, а И1 и И2 – надлежащие им измерительные обмотки, которые врубаются в разрыв питающих фазных цепей.

Значимым недочетом данного метода включения является обязательность учёта коэффициента трансформации, влияющего на результаты оценки потреблённой электроэнергии, также на начисление суммы оплаты. Ещё одним неудобством трансформаторного включения является сложность снятия показаний, которыми правомочны заниматься только представители энергетических компаний.

Трехфазный устройство учёта косвенного и полукосвенного типа в критериях личных пригородных хозяйств применяется очень изредка. Основная область их использования – высоковольтные полосы общепромышленного предназначения, с величиной действующего напряжения 6(10) кВ.

Приборы индукционные

Порядок работы счетчиков электроэнергии этого класса основывается на вращении рабочего диска под воздействием сформированного измеряемым током переменного э/м поля.

На размещённом ниже рисунке можно ознакомиться со схематичным представлением простого эталона типа «Энергомера» (трехфазное изделие работает по тому же принципу).

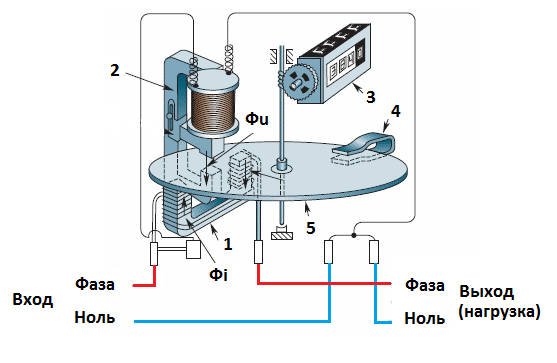

Внутренний механизм счетчика

На этой схеме 1 значит токовую катушку, через которую протекает нагрузочный ток, создающий в ней соответственный по величине магнитный поток Фi. Появляющееся при всем этом поле пронизывает своими силовыми линиями дюралевый диск и наводит в нем вихревые токи.

Эти токи сформировывают другое полевое образование, которое начинает вести взаимодействие с полем Фu катушки напряжения (она обозначается как «2»). Взаимодействие 2-ух этих структур вызывает возникновение импульсного крутящего момента, приводящего в движение дюралевый диск.

Последний средством червячной передачи приводит в движение механический счетный узел 3. Неизменный магнит 4 нужен для формирования тормозящего эффекта, обеспечивающего стабилизацию вращения диска.

Электронные устройства

Современный электронный учёт электроэнергии организуется по нескольку иному принципу и позволяет получить ряд преимуществ, основными из которых являются:

Высочайшая точность снятия показаний, значительно превосходящая тот же показатель для индукционного устройства;
Возможность эксплуатации в многотарифном режиме;
Допустимость организации автоматического снятия показаний.

Трехфазный электронный счётчик работает по принципу подсчёта числа импульсов, вырабатываемых интегрированным в него электронным устройством, частота следования которых находится в зависимости от величины протекающего тока (его внешний облик приведен ниже).

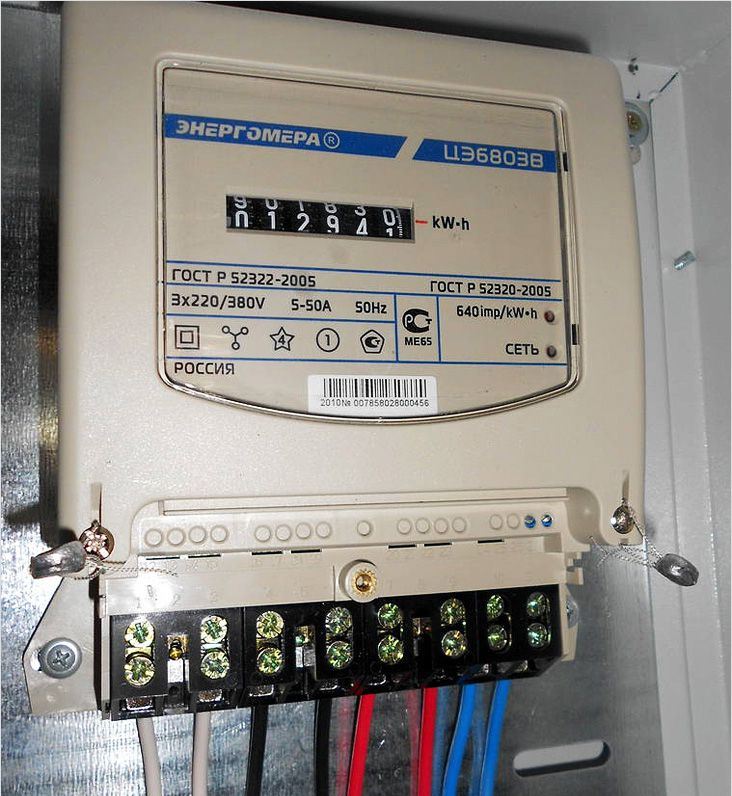

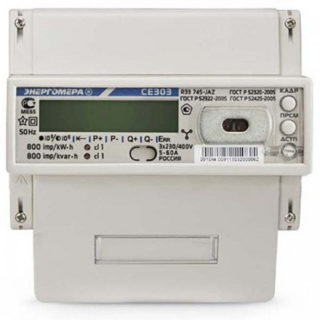

Внешний облик электронного устройства

Перед тем, как подключить трехфазный счётчик тем либо другим методом, непременно необходимо ознакомиться с теми критериями, при которых, согласно действующим нормативам, допускается его установка.

Согласно главным положениям ПУЭ, современные электронные приборы трехфазного класса включают в сеть согласно схемам, которые применимы и для индукционных устройств. На контактной панели электронного устройства входные и выходные контакты расположены точно таким же образом, как и на всех других типах трехфазных счетчиков.

Защитные и переходные устройства

Хоть какой трехфазный счетчик электроэнергии, включаемый в высоковольтные сети через трансформаторы тока, должен быть защищен от перенапряжений, часто возникающих в линиях энергоснабжения. С этой целью последовательно с ним инсталлируются особые приборы, дозволяющие ограничить напряжения, возникающие в полосы в аварийной ситуации. Они встречаются под разными наименованиями, более распространенным из которых является оин.

Это устройство по собственному многофункциональному предназначению припоминает защитный автомат. Но только срабатывает оно не от перегруза по току, а применяется как ограничитель напряжения на участке питающей полосы, в который врубается трехфазный счетчик.

Ниже приводится схема, согласно которой осуществляется установка этого устройства в цепи защищаемого им оборудования.

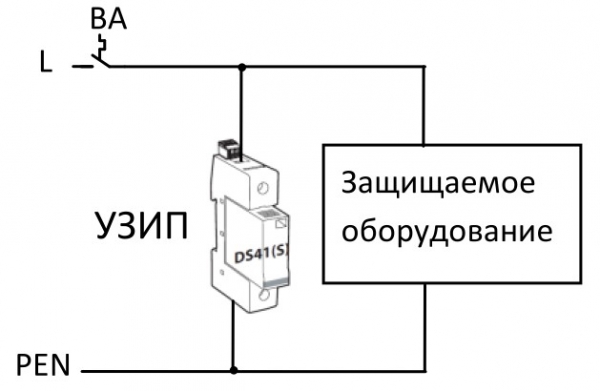

Схема включения ОИН (УЗИП)

Перед тем, как установить трехфазный счетчик в питающую цепь, спецы рекомендуют пользоваться ещё одним особым приспособлением, подключённым к клеммнику самого счётчика.

Указное изделие, встречающееся под обозначением икк, имеет в собственной конструкции ряд перемычек, позволяющих коммутировать подключение комфортным для юзера методом. Внешний облик этого приспособления и схема включения его в цепи питания приводятся на рисунке ниже.

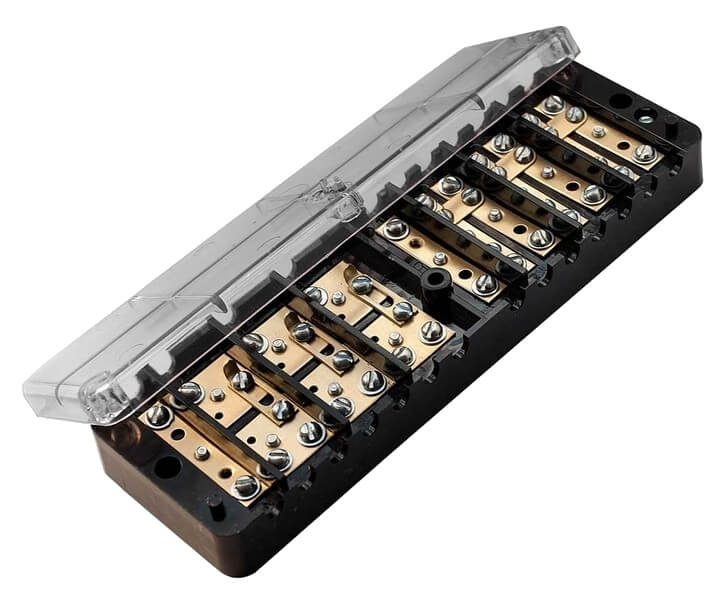

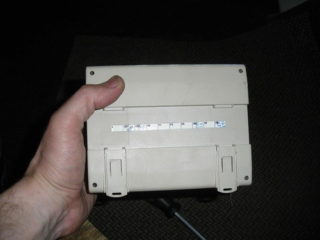

Клеммник переходной

Из этого фото видно, что при применении ИКК установка и демонтаж устройства учёта любого типа значительно упрощается, что очень комфортно при проведении их ремонта, к примеру.

Дополнительная информация. По мере надобности такая панель может употребляться для подключения наружных измерительных устройств.

Дополнительная установка ИКК осуществляется путём его параллельного подключения к уже имеющейся клеммной колодке.

В заключительной части обзора отметим, что рассмотренные ранее схемы включения счетчиков выбираются, зависимо от критерий их эксплуатации и нрава действующей электрической сети. Для организации правильного их подсоединения важен учёт всех причин, влияющих на работоспособность определенного счётного устройства, определяемых не только лишь его классом, но и особенностями механизма снятия показаний.

Схемы подключения и разновидности трехфазных счетчиков электроэнергии

Контроллеры прямого включения на три фазы используются с целью учета затраченной электроэнергии. Трехфазный счетчик допускается устанавливать на участках с совместной мощностью оборудования больше 12 кВт либо 60 А, в том числе в жилых помещениях.

Читайте по теме: Кабель для 15 квт 3 фазы

Необходимость трехфазного учета

Действующие нормативы устанавливают требование применять при мощности потребителей от 15 до 20 кВт многофазные приборы учета. При данном показателе величина тока в цепи добивается 70 А, что неприемлимо для квартир.

ПУЭ также указывают, что современная система электроснабжения рассчитана на 380 В, и только устройство на 3 фазы сумеет верно ее учитывать. Всю мощность употребления можно распределить на 3 жилы, так, что на каждую придется около 2,5 А нагрузки.

Трехфазная система является универсальной, так как обеспечивает безопасность эксплуатации домашней техники, понижает температурную нагрузку на провод и предутверждает травматизм человека.

Контроллер трехфазного типа в личном доме просит значимых вещественных вложений.

Особенности конструкции и работы

Для осознания механизмов работы 3-х фазного счетчика в сети с номинальной мощностью от 15 кВт стоит разобраться в его конструкции. Стандартный аппарат состоит из таких частей:

разборный корпус;
две обмотки – напряжения и токовой;
дюралевый диск;
магнитный стопор диска;
червячная передача;
счетное устройство.

Принцип деяния устройства находится в зависимости от его типа.

Аналоговые модели

Электрическая энергия проходит через токовую катушку, создавая электромагнитное поле. Дальше появляется вихревой ток, который обеспечивает вращение дюралевого диска. Сила кручения передается через червячную передачу за счетный механизм, фиксирующий расход электричества.

Чем выше нагрузка на катушку, тем резвее отсчитываются киловатты.

Электронные модели

В конструкции счетчика имеется аналого-цифровой преобразователь. От него на микросхему по частотному графику поступают импульсы. Микросхема трехфазного электронного счетчика запоминает информацию и выводит ее на экран.

Электронные приборы нередко выходят из строя при колебаниях напряжения.

Достоинства подключения на 3 фазы

Устанавливая многотарифный счетчик, обладатели дома либо квартиры получают огромное количество выгод:

экономия – у некоторых моделей есть режимы дневной и ночной тарификации, что позволяет применять меньше энергии ночкой, чем деньком;
универсальность – устройства можно подсоединить со стандартной сети 220 В либо новейшей сети 380 В прямым методом либо через трансформатор;
неизменный контроль – счетчик уравновешивает сетевое напряжение;
точность – учет затраченной электроэнергии делается с погрешностью от 0,2 до 2,5 %;
дополнительные функции – счетчики оснащаются журнальчиком событий, электросиловым модемом, фиксацией юзеров, монитором для вывода данных.

Однофазовый вариант дает погрешность показаний до 5 %.

Специфичность современного трехфазного счетчика

Многофазный аппарат должен быть надежным, долговременным, точно передавать показания. Потому модели современных производителей наделяются функциями:

отслеживание активного и реактивного электричества;
наличие самодиагностики;
снятие показаний по нескольким тарифам;
оформление происшествий на полосы в журнальчик нотирования.

Некоторые устройства совместимы со телефонами, что позволяет отследить показание дистанционно.

Виды электросчетчиков

Производители выпускают три вида 3-фазных электросчетчиков:

Прямого включения – аналогично однофазовым подсоединяются к сети 380 либо 220 В. Пропускная мощность аппаратов – до 60 кВт, наибольший ток не превосходит 100 А. Для подсоединения подходят провода сечением 1,5-2, мм2.
Полукосвенного включения – подкидываются через трансформатор, потому подходят для сети с большой нагрузкой. Показания подсчитываются методом умножения различия прошлых и последующих данных на коэффициент трансформации.
Косвенного включения – подсоединение осуществляется через трансформаторы напряжения и тока. Используются для учета электроэнергии при высоковольтной интеграции.

Схема подключения устройства будет зависеть от его типа.

Разновидности схем подключения

Трехфазный счетчик прямого подключения

Устройство создано для монтажа в электролиниях с силой тока до 100 А. Так можно понизить нагрузку техники, совместимой с устройствами учета до 60 кВт. Особенность прямых счетчиков – невозможность присоединения контактов к проводникам огромного сечения. Подключаться следует так:

С кабеля снимается изоляционный слой на 5 мм. Окисления удаляются с помощью растворителя.
Проводники подсоединяются на трехполюсный автомат, установленный для счетчика. Это осуществляется с целью его защиты от замыкания на полосы питания.
В клеммном отделе устройства находятся контакты.
На нечетные подкидываются 3 провода фазы от автовыключателя питания.
Вводные и выходные нейтрали соединяются с клеммами № 7 и № 8.
После установки учетного модуля ставится автомат, аналогичный вводному изделию.
Выключатель подсоединяется на четные клеммы.

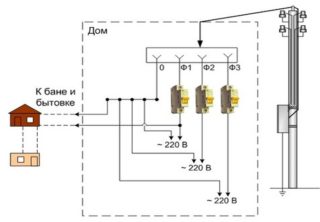

Проводится разбивка техники на группы и на каждую фазу ставятся автоматы (для сетей с напряжением 220 В).

Особенности схемы подключения можно поглядеть на крышке клеммника.

Подсоединение устройства учета полукосвенным методом

Полукосвенный электросчетчик подкидывается на трансформаторы учета. Считать количество использованной энергии необходимо, ориентируясь на преобразовательный индекс. Для этого применяется одна из схем:

Десятипроводная. Пригодится 11 проводов, которые подключаются справа на лево. На 1-ые 3 подсоединяется фаза А, на 2-ые 3 – фаза В. На кабели № 7-9 подкидывается фаза С, на десятый – нейтраль. Подключать трехфазник необходимо испытательными колодками.
Звезда. Использование схемы позволяет уменьшить количество проводников. Сначала в одной общей точке собираются 1-ые однополярные выходы вторичной обмотки. Следующие 3 точки от выходов направляются на счетчик. Токовые обмотки соединяются.

Полукосвенные модели также допускается подкидывать с помощью сцепки цепи тока с цепью напряжения.

Косвенный способ подключения счетчика

При малых затратах энергии животрепещуще косвенное соединение. Так как через учетные изделия проходит завышенный ток, нужна раздельный трансформатор. Преобразователь разрывает токовую обмотку при подключении. Схема реализуется последовательно:

Подбор материалов для первичного и вторичного контуров. Для первички пригодится толстый проводник, пропущенный через центр трансформатора. Вторичка навивается из узкой проволоки.
Трансформаторы подкидываются на каждую из фаз и крепятся к задней стене распредшкафа.
Концы проводов первички подключаются к автомату на вводе.
2-ая часть контактов первичного контура отдельными проводниками сечением 1,5 мм2 подсоединяется на клеммы № 2, 5 и 8.
Вторичную катушку подсоединяют подобными кабелями на выводы учетного устройства – 1 к 3, 4, а 6 и 7 к 9.
На клеммники № 10 и 11 подкидывают нейтральный провод.

При несоблюдении последовательности подключения счетчик будет передавать неправильные показания.

Аспекты выбора счетчика на 3 фазы

Высококачественный счетчик электроэнергии трехфазный обеспечит точность контроля энергозатрат и экономию денег. При покупке устройства следует учесть:

Характеристики напряжения, с которыми совместим аппарат, указываются на корпусе либо в паспорте.
Если установка делается на улице, нужна ознакомиться с допустимым разбегом температур.
На учетном устройстве должны быть черные либо красные пломбы на винтообразных соединениях. На электронном приборе она одна, на индуктивном – две.
Малый срок проверки устройства – раз в 8-16 лет. Наименьшее время обозначает счетчик низкого свойства.
Наличие сертификата соответствия российскему ГОСТу и разрешение на установку на местности РФ.
Тип монтажа. 3-х фазный счетчик для фиксации издержек электроэнергии крепится на болты либо дин-рейку.
Срок пломб – должны находиться на счетчике менее 1 года.

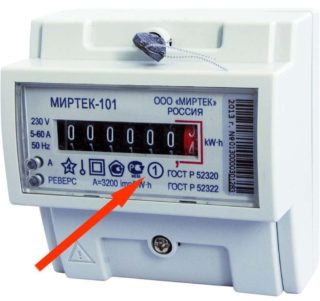

Класс точности высококачественного учетного аппарата – более 2.
Характеристики мощности. Если все приборы квартиры в сумме применяют не больше 10 кВт, подойдет модификация на 60 А. Показатель от 10 кВт предугадывает установку устройства на 100 А.
Автоматический контроль расхода нужен, дабы верно показать сведения представителям энергокомпании.
Наличие тарифных планов. Двухтарифные модели предугадывают график с 7 утра до 11 вечера и с 11 вечера до 7 утра. Ночной тариф предугадывает расходование на 50 меньше электричества.

Подключить новый счетчик можно только после опломбировки уполномоченной инстанцией.

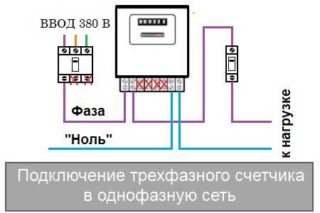

Внедрение трехфазного счетчика в качестве однофазового

Согласно техуказаниям для сети от 15 кВт можно устанавливать 3-х фазные счетчики. Сетевые организации и Энергосбыт не имеют возможностей для указания количества присоединенных фаз. Но это касается только временного применения на период строй работ.

Юзерам, решившимся на включение трехфазника как однофазника, необходимо знать следующее:

после устройства можно ставить 3 раздельных автомата и подкидывать 3-х фазный кабель;
к счетчику делается ввод, от которого идет 1 фаза;
официальное разрешение на такую линию получить нереально, так как счетчик 3-фазный применяется лишь на трехфазной четырехпроводной сети;
на аналоговых моделях нельзя соединять воединыжды фазы;
при установке электронного проверяется по очереди любая фаза;
нагрузка на сеть будет несимметричной, что приведет к поломкам оборудования, трагедиям, травматизму.

Счетчик электроэнергии трехфазный на одной фазе будет ошибочно считать показания.

Сети с питанием на 3 фазы обеспечивают высококачественное подключение огромного количества сильной техники – кондюков, электроплит, обогревателей. Трехфазный электрический счетчик позволяет с высочайшей точностью проконтролировать затраты энергии, отличается несколькими тарифами и возможностью монтажа на улице.
