Трехфазный асинхронный электродвигатель сейчас является самым распространенным. Но когда электрическое оборудование с таким движком применяется в быту, где, обычно, применяется фазное напряжение 220 В, подключать его не к чему. Пока не будут сделаны тем либо другим методом дополнительные фазные напряжения, не получится отлично применять трехфазный мотор. О том, как получить три фазы из промышленной электросети 220 В, и будет поведано дальше.

1-ый метод – электромеханическое преобразование

Для того дабы получить итог своими руками и более обычным методом, нужно выстроить электромеханический преобразователь напряжения. Для этого будет нужно минимум усилий, так как нужно только отыскать его готовые составляющие. Дабы получить наивысшую эффективность преобразования, они следующие:

трехфазный синхронный генератор подходящей мощности;
коллекторный электродвигатель, аналогичный по мощности синхронному генератору;
мощнейший ЛАТР.

Валы мотора и генератора жестко соединяются. Мотор присоединяется к электрической сети через ЛАТР. С генератора снимаются три фазы по хоть какой схеме (звезда либо треугольник). Число оборотов мотора под нагрузкой будет уменьшаться, потому ЛАТР дозволит это поправить. Такая регулировка выходит ручной и неловкой. В особенности если нагрузка будет стремительно изменяться. Но кандидатурой для нее может быть только та либо другая автоматика. Простейшее решение – центробежный регулятор оборотов. Его контакты можно вывести на корпус через кольца и щетки.

А дабы уменьшить износ контактов, коллекторный мотор нужно присоединить к сети через симистор, управляемый центробежным регулятором. Настроив его на число оборотов, соответственное частоте 50 Гц электрогенератора, можно тихо работать, не боясь конфигурации нагрузки и напряжения электросети. Для наименее массивных потребителей порядка 1…2 кВт довольно возбуждения от магнитного ротора, для более массивных будет нужно возбуждение от неизменного тока. Для управления возбуждением целенаправлено применять диммер с выпрямителем.

Наименее действенное преобразование – дополнительный трехфазный асинхронный мотор

Понятно, что трехфазный асинхронный движок можно присоединить к обыкновенной сети 220 В. Для этого необходимы конденсаторы определенной емкости, зависимо от мощности мотора и избранной схемы, которые показаны дальше.

Схемы присоединения трехфазного асинхронного мотора к сети 220 В

Рекомендуемые номиналы конденсаторов

Конденсаторы могут обеспечить крутящееся магнитное поле в границах наименее 360 градусов. Но зато хоть и при потерянной мощности, вал движка крутится. Ротор намагничивается, и асинхронный мотор становится плохим трехфазным генератором, но зато самым простым. К его обмоткам можно присоединить другой трехфазный асинхронный движок, наименее мощнейший. Вал этого мотора будет крутиться медлительнее, чем при работе от трехфазной сети. Но, все же, почти всегда этого хватает.

2-ой метод – фазовый сдвиг

Этот вариант получения трехфазного напряжения основан на свойствах индуктивности (ток отстает от напряжения сети на условные 90 градусов угла между векторами) и емкости (напряжение опережает ток в электрической цепи на условные 90 градусов угла между векторами). Сочитая вместе с нагрузкой индуктивные и емкостные элементы, при их определенном сочетании выходит фазовый сдвиг в 120 градусов по напряжению в специальной схеме, показанной дальше. Каждому значению мощности потребуются надлежащие по величине элементы. Они приведены в таблице № 1.

Таблица № 1 для получения трехфазного напряжения на активной нагрузке

Для асинхронного движка, в каком эквивалент обмоток статора – это параллельно соединенные сопротивления и емкости, схема и величины частей будут другими. Они приведены дальше в таблице № 2 совместно со схемой.

Таблица № 2 для получения трехфазного напряжения на обмотках асинхронного мотора с короткозамкнутым ротором

Для схемы необходимы металлобумажные конденсаторы с номинальным напряжением от 250 В. Для индуктивностей рекомендуется применять сердечник от трансформатора мощностью 200 ВА. Число витков подбирается по измеряемой силе тока в электрической цепи из дросселя и резистора с известным сопротивлением, соединенных последовательно. Эта цепь совместно с мультиметром присоединяется к генератору 100…300 Гц. Дополнительно величина индуктивности корректируется воздушным зазором в сердечнике. Его наличие непременно.

За ранее соответственно характеристикам генератора по закону Ома для участка цепи рассчитывается сила тока.

Повышение индуктивности приведет к уменьшению тока, и напротив. Совпадение измеряемого значения с расчетным свидетельствует о получении индуктивности нужной величины. Таковой метод целесообразен только для статичной нагрузки на вале асинхронного мотора. При отклонениях ее фазовые свойства напряжения в обмотках поменяются вкупе с вращающим моментом. Другими словами эффективность мотора ухудшится.

Внедрение специального инвертора

Современные полупроводниковые приборы позволяют создавать высокочастотные инверторы. Уже существует огромное количество моделей сварочных аппаратов и миниэлектростанций с мощностью в единицы киловатт и больше. Для схожих электронных схем, имеющих интегрированный выпрямитель, не имеет значения, какие выходные сигналы сформировывать. При этом с более высочайшим качеством. Потому самый обычной вариант, правда, с ценой приблизительно $130/кВт, – это приобретение специального инверторного преобразователя.

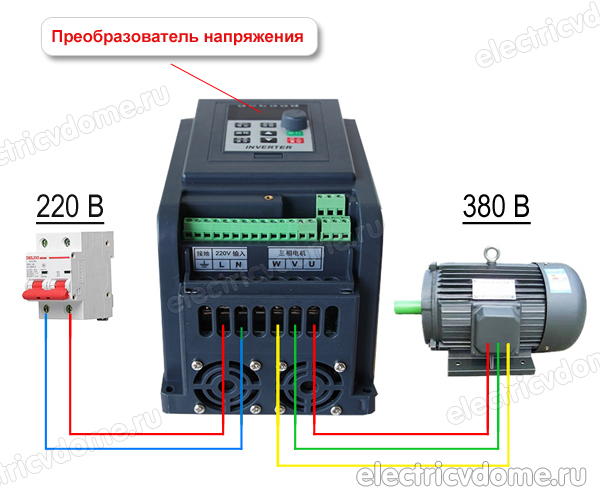

Одна из моделей преобразователя однофазового напряжения 220 В в трехфазное напряжение 380 В

На рынке много различных моделей преобразователей однофазового напряжения в трехфазное. Их стоимость при одинаковой мощности находится в зависимости от:

свойства синусоиды выходного напряжения;
наличия разных защит (к примеру, от пропадания нагрузки в одной из фаз, перегрузки по входному напряжению, выходному току, от превышения температуры);
способности плавного разгона асинхронного движка;
управления скоростью и направлением вращения вала электродвигателя;
способности дистанционного управления;
датчика, фильтров, вспомогательных блоков и принадлежностей.

Какой из перечисленных методов оптимален для читателя, определяет их сопоставление в определенных критериях. Изложенной инфы для этого полностью довольно.

Как подключить три фазы в личном доме

Если по улице проходит трехфазная магистраль электроснабжения, обладатель участка может оформить подключение 380 вольт в личном доме, и ему заведут четыре провода. Ввод на 220 вольт значит внедрение только 2-ух проводов (ноль и фаза) — такие полосы есть еще в некоторых поселках, деревнях. Для подключения оформляют пакет документов, получают разрешение.

Что значит 380 вольт в доме

В линиях до 1000 вольт применяют нейтраль либо нулевой провод, который помогает использовать трехфазную систему для запитывания агрегатов фазным либо линейным напряжением. В уличной ЛЭП обычно находится вольтаж на уровне 0,4кВ (сети на 220В и 380В соответственно 0,22кВ и 0,38кВ).

Рассредотачивание сетевых проводов в населенных пт:

0,4кВ — более маленький вольтаж, подается в сеть местного масштаба через понижающие ТП (трансформаторные подстанции);
магистральные полосы характеризуются напряжением 500В, 220В;
к местной подстанции идет магистраль на 6кВ либо 10кВ, а для подключения потребителей выходит на 0,4кВ;
выходящая линия на поселок всегда имеет четыре жилы (три фазы и ноль);
в хоть какой сети на 380В нормативами предусмотрен еще провод защитного заземления (PE), потому практически линия может быть с пятью жилами;
если от трансформатора проводят на улицы по одному фазному кабелю с нолем, то молвят об однофазовой сети;
если на улице проводят три фазы и ноль, получают трехфазную сеть;
напряжение между хоть какими фазами указывает значение 380В, а между нолем и фазой — 220В.

Глас строительного гуру

Дабы подключить абонента к 380В на улице с трехфазной сетью, довольно соединить его внутреннюю проводку с проходящей линией. Если вблизи есть только однофазовая магистраль, для подсоединения необходимо протягивать недостающие фазы от трансформаторной подстанции.

Сколько у вас вольт в доме?
220, но планирую подключить 380
Проголосовало: 1378

Необходимость трехфазного подключения

В однофазовой сети нередко единственная фаза перегружается за счет применения массивных агрегатов, которых в современном жилье становится больше. В итоге из строя выходят присоединенные электроприборы, создается аварийная ситуация, грозящая пожаром.

На входе в дом всегда есть три фазы, которые распределяются в комплекте фаза-нуль. Пары питают равные по мощности группы нагрузок. Если на дом положено 15 кВт мощности, то на каждую группу приходится не больше 5 кВт. При несоблюдении правила автоматические выключатели будут срабатывать при перегрузке полосы.

Техника, требующая подключения трехфазной полосы:

отопительный котел на электричестве в большенном доме может забирать около 9 кВт;
водяная помпа, работающая на глубочайшей скважине;
электрическая печь для бани, сауны большой мощности (от 5 кВт);
варочная плита, духовой шкаф;
оборудование личной мастерской при доме, к примеру, фрезерный и токарный станки, циркулярная пила, сварочный аппарат, отбойный молоток.

Такие агрегаты можно отыскать с подключением на 220В, но 380В надежнее, сильнее, экономичнее. Современные приспособления ежедневного использования могут быть рассчитаны конкретно на 380В, к примеру, мотор на воротах гаража, заезда во двор.

Три фазы необходимы, если на участке есть трехфазные движки, которые не созданы для функционирования в однофазовом регламенте. Как вариант, организация такового ввода нужна при одновременном использовании многими электрическими устройствами, к примеру, развернуто хозяйство, налажено личное создание.

Трехфазную линию электропитания стараются подать в каждое личное строение, при всем этом юзер может ее применять либо нет по собственному желанию.

Частотные преобразователи 220 в 380 вольт

Частотные преобразователи 220-380 В делают вероятным работу трехфазного мотора на всю мощность, мягко регулировать обороты, включать оборотное вращение ротора. Такие преобразователи применяют в промышленных критериях, на разных предприятиях. Они имеют достоинства:

экономия электроэнергии, так как мощность возрастает на 40-50%;
неизменной работе — перепады напряжения не оказывают влияние на работу оборудования;
повышение срока работы — мягенький запуск и торможение уменьшают степень износа техники.

В современном мире любители электротехники и обладатели собственного подворья интересуются применением 3-фазный асинхронный мотор в сети с одной фазой. Такие движки по конструкции обыкновенные и не требуют особенных издержек в работе. Это дает их огромное использование посреди любителей. Но, использование 3-фазных моторов в сети с одной фазой не всегда обходится без проблем. Трехфазный ток обуславливает магнитное поле, которое крутится, дает момент вращения на вал мотора. Ток с одной фазой образует поле пульсаций, которое не может крутить ротор мотора. Его необходимо переработать в многофазный тогда и подать на электромотор. На данный момент существует много способов конфигурации однофазового тока в трехфазный. Они не лишены недочетов:

Нереально получить мощности трехфазный ток без помех (с разностью фаз 120 градусов). Существенно пропадает мощность мотора.
Частотные преобразователи 1-фазного тока из 220 в 380 вольт не являются универсальными. Они делаются для определенного мотора, ограничены по мощности. Также есть такие электродвигатели, которые нельзя запустить этими способами в однофазовой сети.
Конденсаторы мощности для запуска мотора (реактивные элементы) неудобны в эксплуатации. Система становится большой, небезопасной дома.

Читайте по теме: Духовой шкаф электрический встраиваемый наилучшие производители

Достоинства частотного преобразователя

Универсальные преобразователи частоты мощности innovert idd из однофазового тока 220 вольт в 3-х фазный 380 вольт сделаны на базе обычного трехфазного электродвигателя, имеют ряд преимуществ:

Может производить трехфазный ток 380 вольт напряжения.
Асинхронный мотор не теряет мощность.
Применяется для различных типов моторов с хоть какими чертами (ограничение только по сети, мощность менее 7 киловатт).
Имеет ординарную конструкцию. Люди со средним образованием полностью в состоянии сделать его за пару часиков. Нужен будет мотор асинхронного типа трехфазный 4 киловатта мощностью, емкость 50 микрофарад, кусочки проводов, три фазы. Электромотор не надо переделывать.
Потребляемая мощность от сети маленькая. Мотор мощности на 4 кВт в холостую берет от сети около 200 ватт.

Главные условия работы

Генератор синхронный 3-фазного тока имеет внутри себя недвижные катушки и якорь. Катушки сдвинуты на 120 градусов. Блоком питания ротор крутится, его переменный поток магнитной энергии делает индуктивную ЭДС в обмотках статора. При подключении катушек статора с мотором, 3-фазный электроток мощности возникает в цепи. Его можно использовать в быту.

Как, имея одну фазу, добавить другие две? Берем обычной электромотор мощности асинхронного типа с 3-мя фазами с замкнутым ротором. У него есть ротор и и 3 обмотки статорные, которые смещены по углу 120 градусов. На одну обмотку подключаем 1-фазный ток. Ротор мотора не будет крутиться. А если другой силой передать ему некоторое вращательное движение, то он начнет крутиться за счет напряжения изменяющегося тока с одной фазой в 1-ой обмотке. Ротор при вращении наводит электродвижущую силу индукции в других обмотках, образует другие две фазы. Мы получаем крутящийся трансформатор. Одна обмотка мотора, на которую идет изменяющийся 1-фазный ток мощности по сети, будет обмоткой возбуждения, которая сформировывает магнитное поле ротора вращения, а он дает возбуждение напряжения переменного в других обмотках.

Данное напряжение оказывается 3-фазным, так как электродвигатель дает эффект. На других обмотках напряжение уменьшено по сопоставлению с обмоткой возбуждения (из-за преобразовательных утрат). Это различие приравнивается около15 вольт и определено особенностями конструкции электромотора.

Как можно выполнить вращение ротора от 1-фазного напряжения? Можно по-разному. Рекомендуется внедрение схемы с конденсатором запуска. Величина мощности емкости малая, так как ротор преобразователя асинхронного типа крутится без нагрузки. Для работы преобразователя с движком в 4 киловатта хватит и 60 микрофарад. При всех хороших результатах есть и недочеты преобразователи частоты:

Потенциал напряжения небезопасен для людей 380 вольт. Дабы уменьшить риск поражения током, применяют 220 вольт напряжения линейного.
Расход энергии преобразователем 220 на 380 вольт был осязаемым. Это уменьшало его КПД на холостом ходу.

Система равномерно модернизировалась, уходили от недостатков. Заместо преобразователя мощности использовали электромотор на 4 киловатта асинхронного типа с обмоткой на 6 полюсов статорной. Эти обмотки были включены звездой для напряжения линейного на 380 вольт. Мы подключали их на 220 вольт (между нулем и фазой образовалось 127 вольт).

Конденсатор запуска выключается после начала работы преобразователя, хотя не всегда нужно его отключать. Он практически не оказывает влияние на работу всей конструкции. Выходит звезда с несимметричным расположением. преобразователи частоты выдают две фазы и ноль. Таковой ток еще именуют квазитрехфазным.

По сути положительного у него не достаточно, по сопоставлению с обыденным трехфазным током. Частотник делает поле магнитного вращения. Преобразователи частоты сделаны из мотора асинхронного типа трехфазного, смешиваются с рабочим током для таких движков. Вышло уменьшить напряжение до 220 вольт, свое потребление энергии выполнить 200 ватт мощности. Все устройства можно включать треугольником и звездой.

На испытуемых нами частотные преобразователи напряжения 220 в 380 вольт работают следующие потребители на 3-х фазах:

Пила циркулярная 2,7 кВт;
Крупорушка 1,2 кВт;
Наждак 0,4 кВт;

На другом преобразователе другие потребители также удачно работают:

Бур электрический 1,5 кВт;
Бетономешалка строительная 600 Вт;
Электрорубанок 0,7 кВт.

Электромоторы на 3-х фазах при работе в однофазовой сети расходуют при помощи преобразователя напряжения такое же количество энергии, как по паспорту частотник, это сохранение энергии по закону.

Если давать наставления на повторения конструкции частотные преобразователи, то можно запамятовать о дилеммах при эксплуатации движков частотник от сети 220 вольт, хотя сами моторы изготовлены на 380 вольт.

Мощность электромотора, который применяется частотник самим преобразователем, может быть выше мощности подсоединяемого к нему привода электрического. Если в преобразователе применяется электродвигатель 4,5 кВт, то мощность электромоторов, подключаемых к нему, не может быть более 3 кВт.

Жизнь указывает, что мощность преобразователя в 4 киловатта решает многие вопросы работы. Нагруженность сети до 3 киловатт полностью обычной.

Используемый ток в режиме работы не может быть выше характеристик тока по паспорту для этого вида электромоторов (по другому преобразователь 220 на 380 выйдет из строя.

Электродвигатели для преобразователей в большинстве случаев применяют с малыми оборотами вращения (до 1000 оборотов). Они мягко пускаются и отношение тока запуска к току работы у них ниже, чем у скоростных электродвигателей, а означает меньше нагрузка на проводку.

Последовательность пуска должна быть следующей: поначалу врубается частотник преобразователь, позже движки 3-фазного мотора. Отключать нужно в оборотном порядке.

Заместо конденсатора для запуска применяют такие типы: МБГТ, МБГО, К-42-4 с напряжением работы более 600 вольт. Внедрение конденсаторов электролитов не рекомендуется. Размер емкости конденсатора запуска рассчитывается из мощности преобразователя 220 на 380 вольт. К примеру, для преобразователя на 4 кВт емкость выходит 80 мкФ.

Схемы подключения статорных обмоток 3-фазного мотора асинхронного типа: а – звездой, б – треугольником, в – звездой и треугольником на щитке клемм частотник электромотора.

С1, С2, С3 – начало обмотки, С4, С5, С6 – окончание обмотки. Нередко применяется маркировка вывода U1, V1, W1 – начало обмотки, U2, V2, W2 – конец обмотки.

По эталону обмотка мотора асинхронного типа обозначается: I фаза – С1 начало, С4 окончание, II фаза – С2 начало, С5 окончание, III фаза – С3 начало, С6 окончание.

Если имеется мотор асинхронный с 3-мя фазами с ротором замкнутым накоротко, то выполнить три фазы просто из одной. Для этого нужно принудительно включить его в работу генератором. Генератор частотник нужно крутить, дабы он стал выдавать ток и напряжение. Означает нужен будет очередной мотор с одной фазой по мощности совместимый, с необходимыми оборотами.

Но нужен ли очередной электродвигатель частотник, если мы можем вынудить работать 3-фазный электродвигатель от одной фазы? Нужно сделать два условия: включить на одну обмотку напряжение с одной фазой и крутануть мотор, так как он не станет работать с одной фазой. Что необходимо для этого выполнить? Можно запустить его руками, это просто. А можно применить для этой цели пусковой конденсатор.

Размер емкости пускового конденсатора может быть и малеханькой, так как без нагруженности он просто запускается. При начале вращения преобразователи частоты просто запустятся от 1-ой фазы. Частотник создаст дополнительными своими обмотками другие две обмотки. Один минус у таковой схемы подключения – это перекошенность фаз, которую можно поправить добавлением в схему автотрансформатора.

Для этого частотник можно применять заместо автотрасформатора статор вышедшего из строя электромотора на 15 киловатт (только магнитопровод), на нем сделал 380 витков провода поперечным сечением 6 мм 2 с выводом на 40 витков. Выводы необходимы для неплохой подготовки потенциала для фазы. Применять частотник генератором можно мотор на 4 киловатта, нагрузку берем до 3 киловатт. Пусковой конденсатор возьмем типа МБГП, МБГО на емкость 40 мкФ, напряжение более 600 вольт. Подключать частотник генератор нужно без нагруженности, выключать также.

Преобразователи частоты 220 на 380 В используются с давнешних времен, но о них нет неплохой инфы, даже у профессионалов, обслуживающих электродвигатели. Многим, у кого имеется свое хозяйство, мастерская, гараж, пришлось столкнуться с запуском мотора. Кому-то частотные преобразователи сумеют оказать свою помощь в экономии электроэнергии, выполнить жизнь и работу легче. Таким преобразователям уже издавна необходимо быть бытовыми устройствами в доме и хозяйстве.
