2 лампочки на двойном выключателе

На данный момент уже изредка где узреешь сиротливо свисающую с потолка лампочку. Все желают жить в прекрасной обстановке и, стремясь украсить свое жилье, получают многорожковые роскошные люстры. Но вот неудача — платить-то приходится за электричество больше!

Но это бывает только у тех владельцев, которые такие люстры выбирают некорректно либо подключают их на одноклавишный выключатель и в данном случае врубаются сходу все лампы сразу.

Грамотный и бережливый владелец сделает верный выбор и подключит люстру на двухклавишный выключатель, дабы можно было включить одну лампу либо несколько либо все сходу, если того просит случай.

Выбор люстры.

Если из избранной Вами люстры выходят только два провода, то такая люстра обычно подключается на одноклавишный выключатель. Хотя можно ее самому переработать и для двухклавишного.

Если из люстры выходят три провода, то это то, что Для вас нужно.

Еще есть и 3-ий вариант — это когда из люстры выходят много проводов, соединенных попарно Это тоже Ваш вариант.

В чем разница между вторым и третьим вариациями?

В 3-ем варианте любая пара проводов подсоединена к отдельной лампе, что дает Для вас возможность самому составлять композиции включения ламп. Во 2-м варианте выбор маленькой — обычно тут врубаются либо одна лампа либо несколько либо все сходу — зависимо от того, какую схему собрал производитель люстры.

Вторым условием способности подключения люстры к двухклавишному выключателю является наличие 3-х проводов подходящих как к выключателю, так и выходящих из потолка. Еще есть случаи, когда к месту подвески люстры выходит кабель с 4-мя проводами. Какой-то из них обычно желто-зеленого цвета (это заземление) и прокладываются такие кабели в домах новейшей постройки. Бывает, что и в люстрах есть провод того же цвета — эти провода должны быть соединены вместе. Если 4-ого провода в люстре нет, то в подводящем кабеле его просто заизолируйте изолентой.

Если вдруг у вас на дому оказалось, что к месту подвески люстры подходят всего два провода ("фаза" и "ноль"), а люстру все таки охото подключить на двухклавишный выключатель, то выполнить это тоже может быть, только придется тогда самому любым образом подвести туда очередной провод либо поменять существующую проводку на трехжильный кабель.

Итак, проводку проверили, с выбором люстры обусловились — пора приступать к монтажу.

Для работы потребуются:

3-х жильный кабель;

пассатижи либо бокорезы;

Установка и подключение.

Для начала при помощи индикаторной отвертки обусловьте и пометьте подходящий к выключателю фазный провод. Для этого касаемся попеременно обнаженных концов проводов. В индикаторе загорелась лампочка — поэтому, это фаза и этот провод нужно подключить к соответственному контакту выключателя. У трехклавишного выключателя всегда будет три контакта — один общий, к которому и подключается фаза и два других, от которых напряжение будет через монтажную коробку передаваться конкретно на люстру.

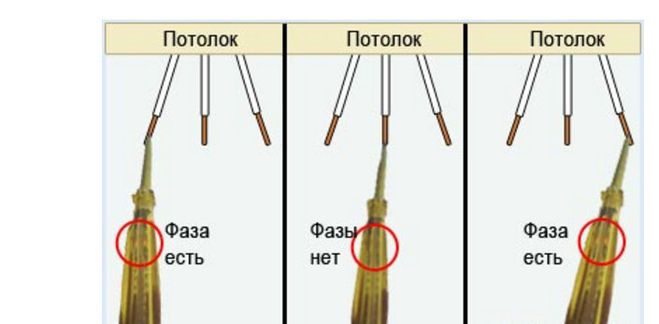

Сейчас нужно перебегать к определению фазного провода на потолке. Для этого включаете обе кнопки выключателя, попеременно прикасаетесь индикаторной отверткой к обнаженным концам проводов: зажегся индикатор — означает фаза, если не пылает, то "ноль". При правильном монтаже должно быть две фазы и один "ноль".

Отметьте любым образом, где фазы и где "ноль" и можно перебегать конкретно к подключению люстры.

Все провода 1-го цвета, выходящие из люстры, собираете в один жгут и подсоединяете к "нолю", а оставшиеся провода Вы сможете группировать между собой по собственному желанию зависимо от избранной Вами схемы включения и подключаете эти группы к фазным проводам.

Все места скруток заизолируйте изолентой. По желанию за ранее их можно пропаять для более надежного контакта.

Дабы избежать некоторых ошибок при подключении, поглядите это видео.

ОЧЕНЬ Принципиальное ДОПОЛНЕНИЕ.

При монтаже проводки Непременно отключайте напряжение.

Включать его с соблюдением всех мер предохранения от поражения электрическим током можно только при определении фазных проводов и при конечной проверке монтажа.

Как без помощи других подключить двойной выключатель

Из статьи вы узнаете как без помощи других подключить двойной выключатель, узнаете тонкости монтажа и оградите себя от нередко возникающих ошибок.

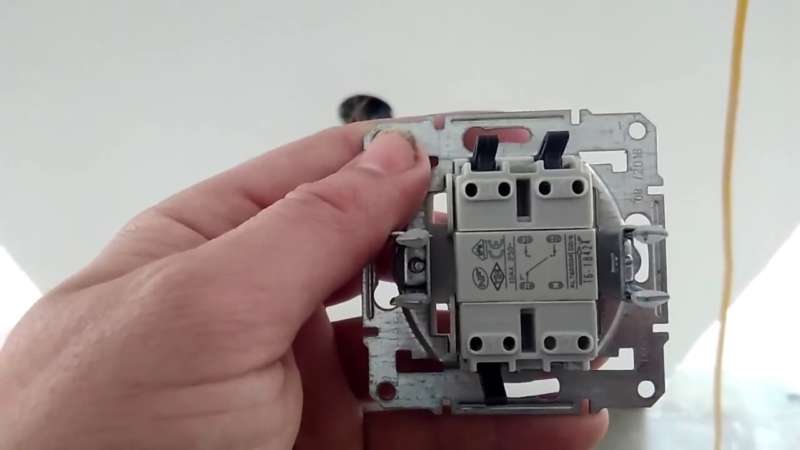

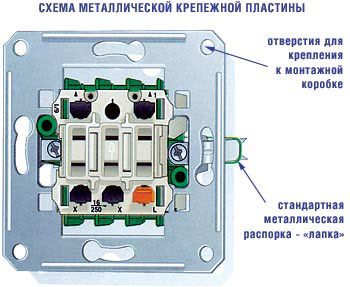

Еще более сложным является внутреннее устройство механизма, оно описывается ниже:

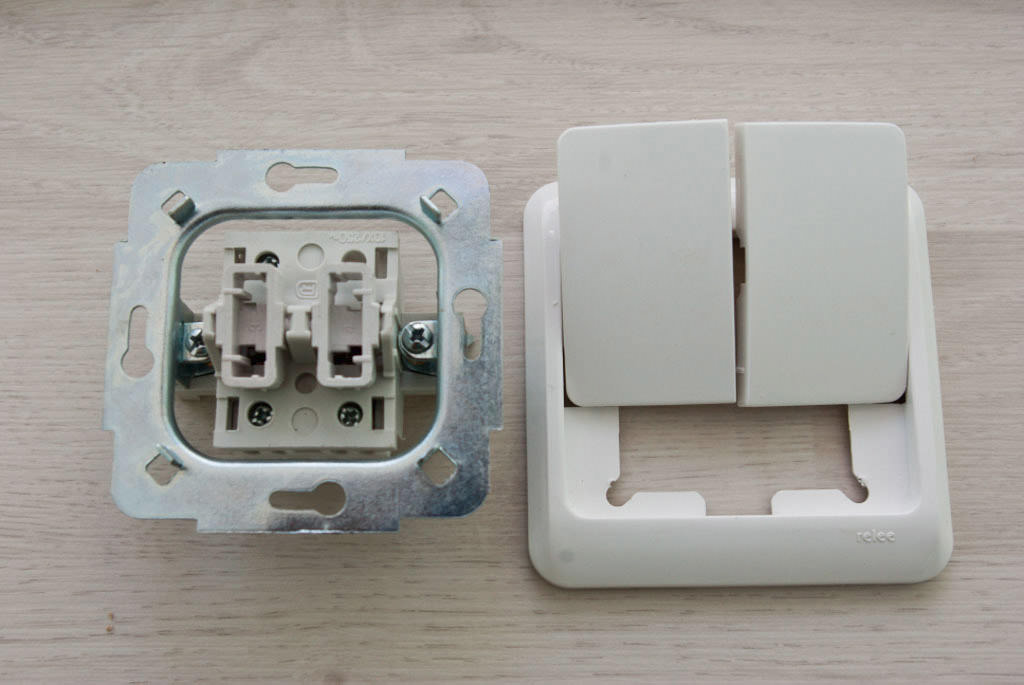

1. Для приятного исследования и осознания устройства двойного выключателя, рекомендуется убрать все пластмассовые элементы. Кнопки можно убрать немного поддев их отверткой либо другим схожим инвентарем. На некоторых современных моделях предусмотрены особые отверстия, дозволяющие без усилий разбирать устройство. Для фиксации рамки применяются винты, или защелкивающиеся механизмы, потому снять ее также не составит особенного труда.
2. 1-ая клемма, на которую подается электрический ток, имеет подключение с 2 проводниками и контактами, они нужны для воплощения процессов смыкания и размыкания кнопок устройства.
3. Контакты владеют соединением с выходными клеммами, к которым подключаются провода, обеспечивающие взаимодействие двойного выключателя и источника освещения.
4. В устройство любого выключателя непременно входят особые механизмы, снабженные без помощи других зажимающимися клеммами, они нужны для подсоединения проводов.
5. В некоторых современных моделях имеются винтообразные зажимы, состоящие из специальной колодки, заменяющей клеммы. В нее точно так же вставляется зачищенный провод, но процесс крепежа осуществляется с помощью закручиваемых винтов.

Как можно увидеть, двойной выключатель имеет очень похожее внутреннее устройство с традиционной одноклавишной разновидностью. Если выражаться проще, то по собственной сущности обсуждаемый механизм является 2-мя совмещенными одноклавишными устройствами.

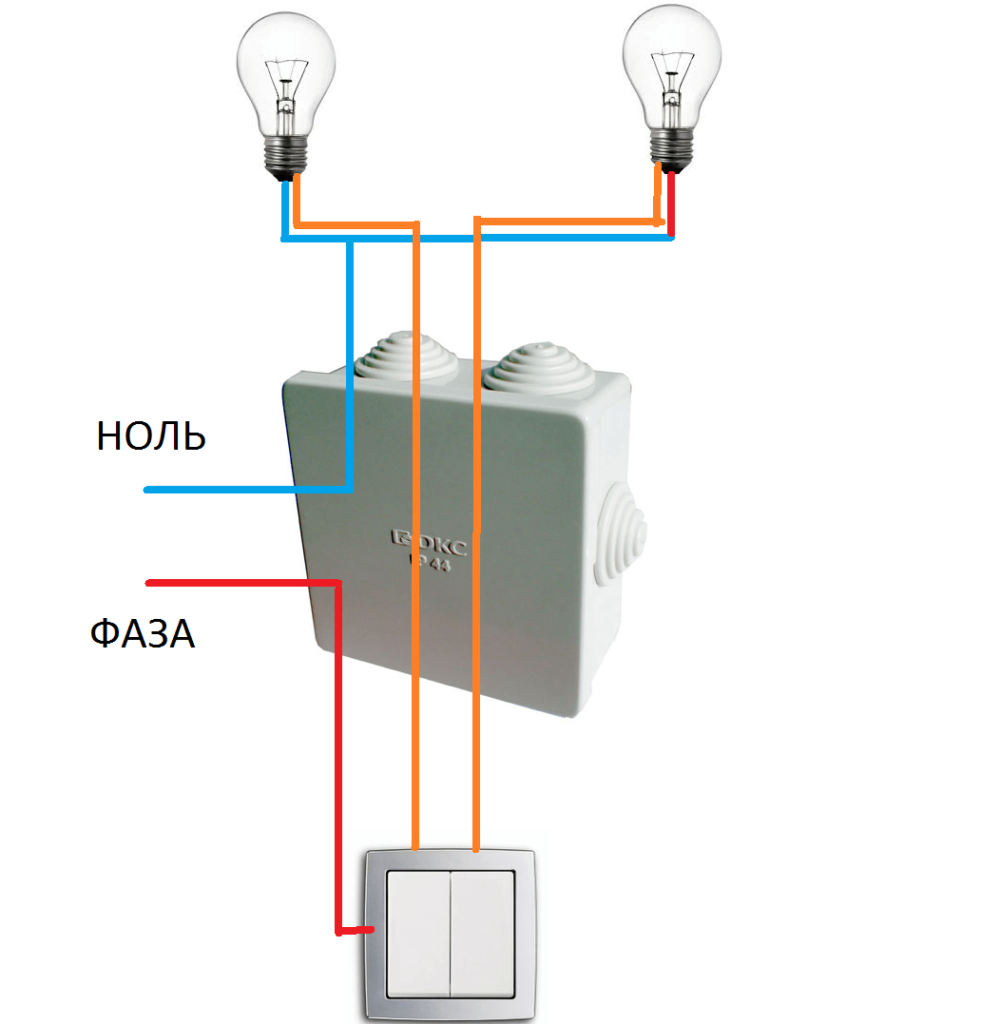

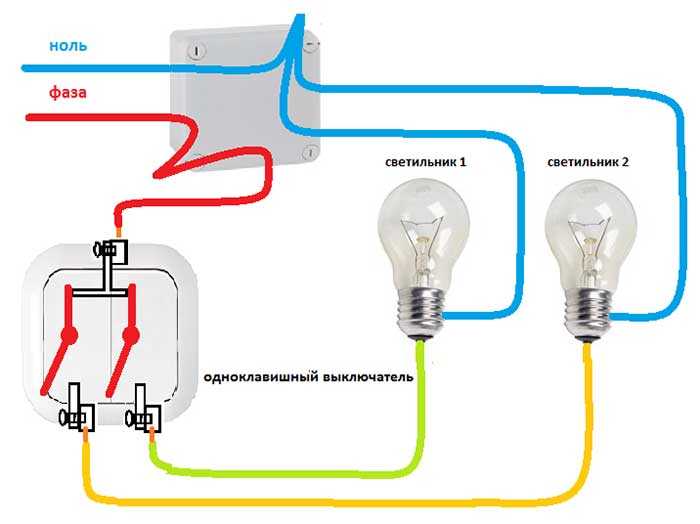

Схема подключения и особенности

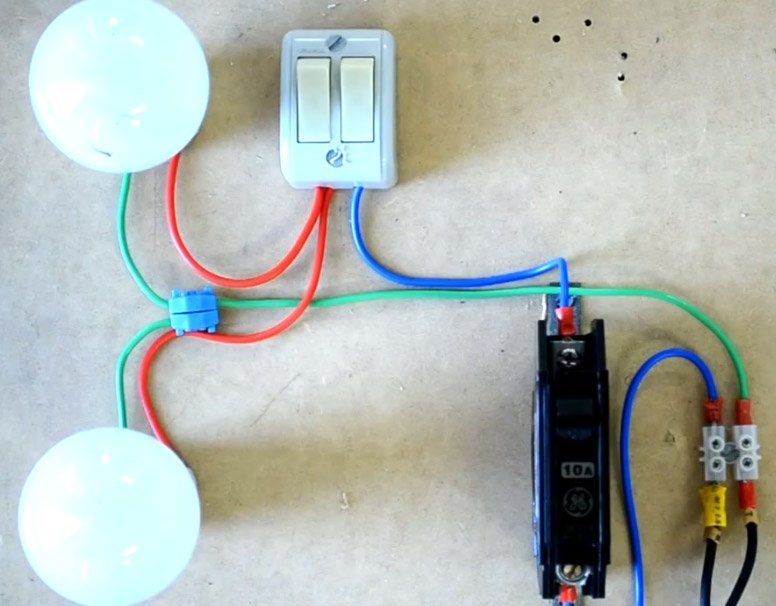

Из-за огромного сходства с одноклавишной разновидностью, схема подключения не имеет принципных различий.

Сам процесс будет смотреться следующим образом:

1. Сначало, нужно изучить размещение и назначение контактов, время от времени дополнительная информация об этом имеется на оборотной стороне устройства. Но, если она отсутствует, то разобраться будет нетрудно: контактов с выводом в данной разновидности должно быть 2 и обычно они размещаются на обратной стороне от единственного входного.
2. К вводному контакту делается подключение фазы, тянущейся от распределителя, а контакты с выводами созданы для управления источниками освещения, их количество равно числу кнопок, в этом случае их будет 2.
3. Лучше подключать выключатель таким макаром, дабы центральный контакт размещался в нижней части.

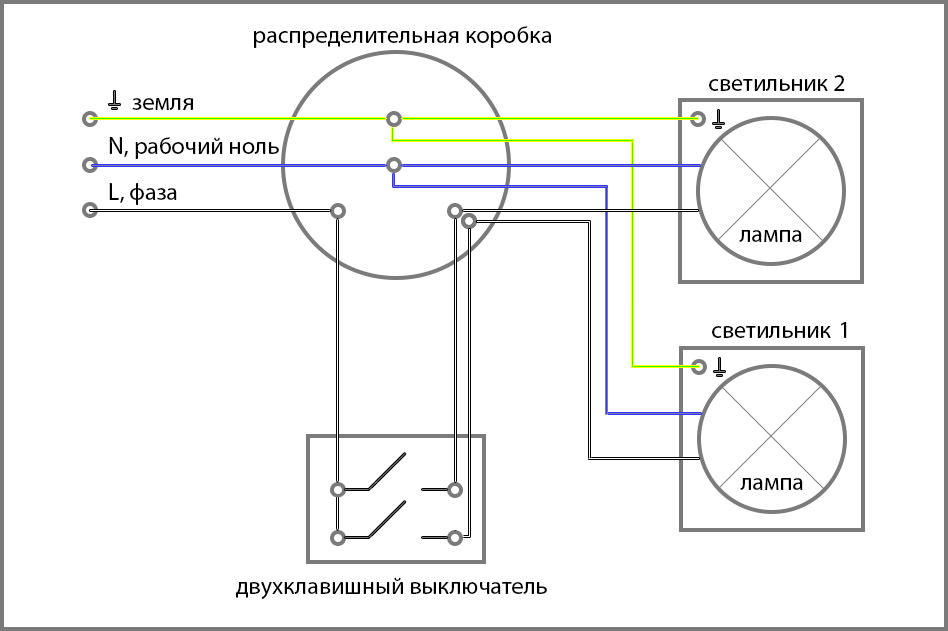

4. Нужно соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.

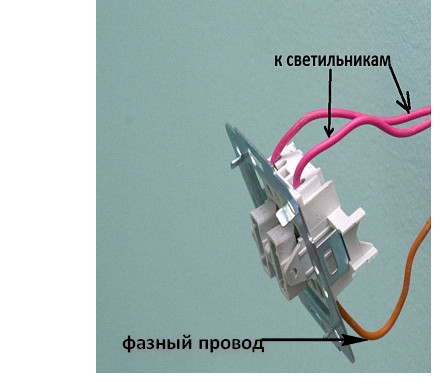

5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
6. В выключателе имеется 2 фазных провода, любой из них соединяется с аналогичным проводником, идущим от осветительного прибора.
7. Снутри распределителя, эти фазные провода должна быть подключены к группам ламп либо раздельным источникам освещения, которыми планируется управлять. После чего, оба проводника будут являться коммутируемыми фазами 2-ух групп ламп.
8. В распределителе нужно идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать только фазы разных групп устройств.
9. После того, как все соединения завершены, можно приступать к пайке и оснащению скрутки изоляционным слоем, но перед этим рекомендуется выполнить проверку всех совершенных подключений.

Процесс подключения двойного выключателя обладает целым вблизи разных аспектов, к главным особенностям относятся:

1. Установка двойной разновидности выключателя должна выполняться только в подрозетник, диагональ которого равна 67 мм. Он не только лишь совершенно подойдет под габариты устройства, но и предоставит широчайший спектр разных видов монтажа. Подрозетники старенького эталона имеют диагональ 70 мм., так как старенькые устройства были габаритнее, и плохо подходят под современные модели. К тому же, в прежние времена их изготавливали из металла, а не из пластика.
2. Подготовка проводов зависит не только лишь от типа выключателя, но и от разновидности осветительного прибора. Этот процесс осуществляется в промышленных критериях, потому если их размещение не устраивает, то придется создавать демонтаж устройства для конфигурации данных характеристик.
3. Снутри установочного короба обычно имеется 3 проводника, рекомендуемая длина для них не должна превосходить 10 см.
4. Некоторые современные модели двойных выключателей относятся к модульному типу, другими словами практически состоят из 2 одинарных устройств. В таком случае, будет нужно подвести питание к каждой части механизма, это осуществляется с помощью перемычки, которую можно выполнить без помощи других из обычного провода. С его помощью соединяются оба механизма.

Нужные инструменты и материалы

Дабы начать подключение выключателя, нужно убедиться в наличии следующих инструментов и материалов:

1. Набор отверток. Могут понадобиться инструменты как с крестовой, так и с прямой рабочей частью.
2. Отвертка с индикатором фазы, которую по мере надобности можно поменять мультиметром.
3. Особые кусачки, дозволяющие перекусывать провода.
4. Пассатижи.
5. Рулон изоляционной ленты.
6. Колодки, в каких проводники зажимаются с помощью болтов.
7. Изолирующие зажимы любого типа.
8. Ножик с острым лезвием, который будет нужно для чистки концов проводников перед подключением к клеммам либо колодкам.

Пошаговая аннотация по установке

После того, как все провода были подсоединены к клеммам соответственных модулей и процесс подключения остался сзади, можно перебегать к финишной стадии – установке выключателя.

Для воплощения этого процесса нужно следовать нижеуказанному методу действий:

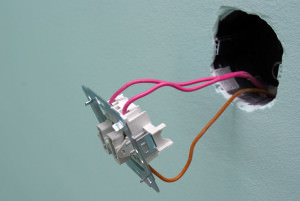

1. Поместить присоединенный механизм в специальную установочную коробку. Делать это необходимо осторожно и аккуратненько, все выпирающие провода нужна подогнуть около корпуса.

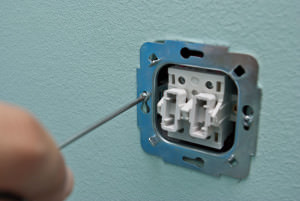

2. Устройство закрепляется и крепится по размеченному уровню. Надежная фиксация реализуется с помощью крепежного механизма, являющегося частью установочного короба. Также, можно использовать особые зажимы, располагающиеся на корпусе механизма, они представляют собой два фиксирующихся болта.
3. Если происходит установка модульной разновидности, то она располагается в специально созданном для этого суппорте. Его крепеж осуществляется с помощью закручивания болтов, после того как механизм будет вставлен в короб.
4. К вставленному в поверхность стенки механизму крепится пластмассовая рамка, этот процесс обычно не вызывает сложностей, так как она всегда обладает особыми защелками либо другими приспособлениями, обеспечивающими надежность осуществляемого крепежа.
5. В рамку вставляются кнопки.
6. После возобновления подачи электричества, систему можно протестировать. Если происходит включение либо отключение света в помещении после нажатия кнопок, то все было изготовлено верно.

Техника безопасности

Прежде всего нужно направить внимание на следующие главные положения по технике безопасности:

Видео: Как подключить двойной выключатель
