Инсталлируются 5 классов защиты: 0; 0I; I; II; III.
К классу 0 должны относиться изделия, имеющие по последней мере рабочую изоляцию и не имеющие частей для заземления, если эти изделия не отнесены к классу II либо III.
К классу 0I должны относиться изделия, имеющие по последней мере рабочую изоляцию, элемент для заземления и провод без заземляющей жилы для присоединения к источнику питания.
К классу I должны относиться изделия, имеющие по последней мере рабочую изоляцию и элемент для заземления. В случае, если изделие класса I имеет провод для присоединения к источнику питания, этот провод обязан иметь заземляющую жилу и вилку с заземляющим контактом.
К классу II должны относиться изделия, имеющие двойную либо усиленную изоляцию и не имеющие частей для заземления.
К классу III следует относить изделия, созданные для работы при безопасном сверхнизком напряжении, не имеющие ни наружных, ни внутренних электрических цепей, работающих при другом напряжении.
Изделия, получающие питание от наружного источника, могут быть отнесены к классу III только в этом случае, если они присоединены конкретно к источнику питания, модифицирующему более высочайшее напряжение, что осуществляется средством безопасного разделительного трансформатора либо преобразователя с отдельными обмотками.
При использовании в качестве источника питания разделительного трансформатора либо преобразователя его входная и выходная обмотки не должны быть электрически связаны а между ними должна быть двойная либо усиленная изоляция.
3. Требования к работникам, допускаемым к выполнению работ в электроустановках
Работники должны перейти обучение неопасным способам и приемам выполнения работ в электроустановках.
Работники, занятые на томных работах и на работах с вредными и (либо) небезопасными критериями труда (в том числе на подземных работах), также на работах, связанных с движением транспорта, должны перейти неотклонимые подготовительные (при поступлении на работу) и повторяющиеся (для лиц в возрасте до 21 года — каждогодние) мед осмотры (обследования) для определения пригодности этих работников для выполнения поручаемой работы и предупреждения проф болезней.
Работники должны перейти обучение по оказанию первой помощи пострадавшему на производстве до допуска к самостоятельной работе.
Электротехнический персонал не считая обучения оказанию первой помощи пострадавшему на производстве должен быть обучен приемам освобождения пострадавшего от деяния электрического тока с учетом специфичности обслуживаемых (эксплуатируемых) электроустановок.
Работники, относящиеся к электротехническому персоналу, также электротехнологический персонал должны пройти проверку познаний Правил и других нормативно-технических документов (правил и инструкций по устройству электроустановок, по технической эксплуатации электроустановок, также использования защитных средств) в границах требований, предъявляемых к соответственной должности либо профессии, и иметь подобающую группу по электробезопасности, требования к которой предусмотрены приложением N 1 к Правилам.
Требования, установленные для электротехнического персонала, являются неотклонимыми и для электротехнологического персонала.
Работник должен соблюдать требования Правил, инструкций по охране труда, указания, приобретенные при мотивированном инструктаже.
Работнику, прошедшему проверку познаний по охране труда при эксплуатации электроустановок, выдается удостоверение о проверке познаний норм труда и правил работы в электроустановках, форма которого предусмотрена приложениями N N 2, 3 к Правилам.
Результаты проверки познаний по охране труда в организациях электроэнергетики оформляются протоколом проверки познаний правил работы в электроустановках, форма которого предусмотрена приложением N 4 к Правилам, и учитываются в журнальчике учета проверки познаний правил работы в электроустановках, форма которого предусмотрена приложением N 5 к Правилам.
Результаты проверки познаний по охране труда для организаций, приобретающих электрическую энергию для собственных бытовых и нужд производства, фиксируются в журнальчике учета проверки познаний правил работы в электроустановках, форма которого предусмотрена приложением N 6 к Правилам.
Работники, владеющие правом проведения особых работ, обязаны иметь об этом запись в удостоверении о проверке познаний правил работы в электроустановках, форма которого предусмотрена приложением N 2 к Правилам.
К особым работам относятся:
работы, выполняемые на высоте более 5 м от поверхности земли, перекрытия либо рабочего настила, над которым выполняются работы конкретно с конструкций либо оборудования при их монтаже либо ремонте с неотклонимым применением средств защиты от падения с высоты (дальше — верхолазные работы);
работы без снятия напряжения с электроустановки, выполняемые с прикосновением к первичным токоведущим частям, находящимся под рабочим напряжением, либо на расстоянии от этих токоведущих частей наименее допустимого (дальше — работы под напряжением на токоведущих частях);
тесты оборудования завышенным напряжением (кроме работ с мегаомметром);
работы, выполняемые со снятием рабочего напряжения с электроустановки либо ее части с прикосновением к токоведущим частям, находящимся под наведенным напряжением более 25 В на рабочем месте либо на расстоянии от этих токоведущих частей наименее допустимого (дальше — работы под наведенным напряжением).
Стажировка, дублирование проводятся под контролем опытнейшего работника, назначенного организационно-распорядительным документом (дальше — ОРД).
Допуск к самостоятельной работе должен быть оформлен ОРД организации либо обособленного подразделения.
Работник, в случае если он не имеет права принять меры по устранению нарушений требований Правил, представляющих опасность для людей, дефектов электроустановок, машин, устройств, приспособлений, инструмента, средств защиты, должен сказать об этом собственному конкретному руководителю.
4. Охрана труда при выполнении работ в устройствах релейной защиты и электроавтоматики, со средствами измерений и устройствами учета электроэнергии, вторичными цепями
Для обеспечения безопасности работ, проводимых в цепях измерительных устройств, устройств релейной защиты и электроавтоматики, вторичные цепи (обмотки) измерительных трансформаторов тока и напряжения обязаны иметь неизменные заземления. В сложных схемах релейной защиты для группы электрически соединенных вторичных обмоток измерительных трансформаторов допускается делать заземление исключительно в одной точке. Все работы в схемах устройств сложных защит производятся по программкам, в каких в том числе должны быть указаны меры безопасности.
По мере надобности разрыва токовой цепи измерительных устройств, устройств релейной защиты, электроавтоматики цепь вторичной обмотки трансформатора тока за ранее закорачивается на специально созданных для этого зажимах либо при помощи испытательных блоков.
Во вторичной цепи между трансформаторами тока и установленной закороткой не допускается создавать работы, которые могут привести к размыканию цепи.
При работах во вторичных устройствах и цепях трансформаторов напряжения с подачей напряжения от стороннего источника должны быть приняты меры, исключающие возможность оборотной трансформации.
Проверка, опробование деяния устройств релейной защиты, электроавтоматики, в том числе с отключением либо включением коммутационных аппаратов, должна выполняться в согласовании с пт 7.11 Правил.
Производителю работ, имеющему группу IV, из числа персонала, обслуживающего устройства релейной защиты, электроавтоматики, разрешается кооперировать обязанности допускающего. При всем этом он определяет меры безопасности, нужные для подготовки рабочего места. Схожее совмещение разрешается, если для подготовки рабочего места не нужна выполнения отключений, заземления, установки временных огораживаний в части электроустановки напряжением выше 1000 В.
Производителю работ, имеющему группу IV, единолично, также членам бригады, имеющим группу III (на критериях, предусмотренных пт 6.13 Правил), разрешается работать раздельно от других членов бригады во вторичных цепях и устройствах релейной защиты, электроавтоматики, если эти цепи и устройства размещены в РУ и помещениях, где токоведущие части напряжением выше 1000 В отсутствуют, вполне ограждены либо размещены на высоте, не требующей огораживания
Персонал работники энергоснабжающих организаций работу с устройствами учета потребителя проводит на правах командированного персонала. Эти работы проводятся бригадой в составе более 2-ух работников.
В помещениях РУ записывать показания электросчетчиков допускается работнику энергоснабжающей организации, имеющему группу III, в присутствии представителя потребителя электроэнергии.
В электроустановках напряжением до 1000 В потребителей, имеющих обслуживающий персонал, работающий по совместительству либо по гражданско-правовому договору (детские сады, магазины, больницы, библиотеки), подготовку рабочего места и допуск к работе с устройствами учета электроэнергии имеет право проводить оперативный персонал соответственных энергоснабжающих либо территориальных электросетевых организаций по утвержденному перечню работ, выполняемых в порядке текущей эксплуатации, бригадой из 2-ух работников, имеющих группы III и IV, в присутствии представителя потребителя.
Работы с устройствами учета электроэнергии должны проводиться со снятием напряжения. В цепях электросчетчиков, присоединенных к измерительным трансформаторам, при наличии испытательных коробок следует снимать напряжение со схемы электросчетчика в обозначенных коробках.
Работу с однофазовыми электросчетчиками оперативный персонал энергоснабжающих либо территориальных электросетевых организаций, имеющий группу III, имеет право проводить единолично при снятом напряжении по утвержденному перечню работ, выполняемых в порядке текущей эксплуатации. При отсутствии коммутационного аппарата до электросчетчика в древесных домах, в помещениях без завышенной угрозы эту работу разрешается проводить без снятия напряжения при снятой нагрузке.
При выполнении работ, обозначенных в пт 42.8 и 42.10 Правил, ОРД организации за работниками должен быть закреплен территориальный участок (район, квартал, округ). В бланках заданий оперативный персонал должен отмечать выполнение технических мероприятий, обеспечивающих безопасность работ в электроустановках.
В энергоснабжающих либо территориальных электросетевых организациях для проведения работ с устройствами учета должны быть составлены аннотации либо технологические карты по каждому виду работ.
Охрана труда и БЖД
Охрана труда и безопасность жизнедеятельности
Систематизация электротехнических изделий по методу защиты от поражения током

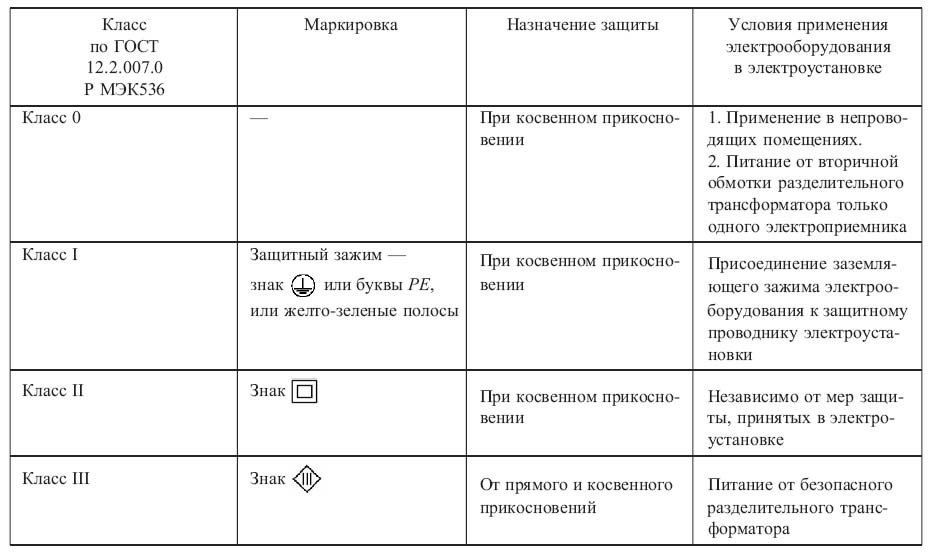

Классы электротехнических изделий. Различают 5 классов электротехнических изделий по методу защиты человека от поражения электрическим током: 0, 01, I, II, III.
Класс 0 — изделия с номинальным напряжением более 42 В, имеющие рабочую изоляцию и не имеющие приспособлений для заземления (зануления). Такие изделия могут употребляться в качестве интегрированных в другие, корпус которых заземлен. До сего времени бытовые электроприборы изготовлялись по классу 0, так как предназначались для работы в помещениях без завышенной угрозы.
Класс 01 — изделия, имеющие рабочую изоляцию, элемент для заземления (винт, болт), но провод для присоединения к источнику питания без заземляющей жилы. В качестве элемента заземления нельзя применять винты, болты либо шпильки, созданные для крепления изделия либо его части.
Класс I — изделия, имеющие рабочую изоляцию, элемент для заземления и провод питания с заземляющей (зануляющей) жилой и штепсельной вилкой с заземляющим контактом.
Класс II — изделия, имеющие у всех доступных прикосновению частей двойную либо усиленную изоляцию относительно частей, нормально находящихся под напряжением, и не имеющие частей для заземления.
Класс III — изделия, не имеющие ни внутренних, ни наружных электрических цепей напряжением выше 42 В. При питании от наружного источника изделия могут относиться к классу III исключительно в случаях, если их присоединяют конкретно к источнику питания с напряжением не выше 42 В, у которого на холостом ходу оно не превосходит 50 В, либо если при питании через трансформатор либо преобразователь частоты его входная и выходная обмотки имеют между собой двойную либо усиленную изоляцию.
Имеется и другая систематизация электротехнических изделий по защищенности от прикосновения к деталям, находящимся под напряжением. В обозначении IP-XY заместо X и Y указывают числа, отражающие степень защиты соответственно от жестких частиц и воды. Цифра 0 — отсутствие защиты; 1 — защита от проникания предметов поперечником более 50 мм (от случайного проникания огромным участком тела к токоведущим либо перемещающимся частям); 2 — защита от проникания предметов поперечником более 12 мм (от прикосновения пальцем); 3 — от проникания предметов поперечником более 2,5 мм (отвертка); 4 — от проволоки поперечником более 1 мм; 5 и 6 — полная защита людей и различная степень защиты от проникания пыли.
Ручные осветительные приборы и переносные электрифицированные инструменты. Переносные ручные осветительные приборы снабжены ручкой из изоляционного материала. Они имеют решетку из толстой проволоки, защищающую лампу от ударов. С одной стороны лампы укреплен экран для защиты от слепящих лучей и крючок, позволяющий подвешивать осветительный прибор.
Переносные электрические осветительные приборы в помещениях с завышенной угрозой и особо небезопасных обязаны иметь напряжение не выше 50 В. При работе в особо неблагоприятных критериях (в колодцах, барабанах котлов, железных резервуарах) — не выше 12 В.
Переносные электрифицированные инструменты должны соответствовать требованиям ГОСТ в части электробезопасности. Они изготовляются относящимися к классам I. III по методу защиты от поражения током. Все электроинструменты обязаны иметь питающий кабель (шнур) шлангового типа с защитной трубкой ввода в корпус, дабы кабель тут не мог изгибаться с малым радиусом кривизны, отчего проволочки токоведущих жил могли бы изламываться и, проколов изоляцию кабеля, соприкасаться с корпусом электроинструмента. У инструментов I класса в кабеле должна быть заземляющая (нулевая защитная) жила, соединяющая корпус инструмента с защитным контактом в вилке втычного (штепсельного) соединения. Конструкция соединения должна исключать вставление защитного штыря вилки в фазное гнездо розетки. Защитный штырь вилки должен быть длиннее других, дабы соединять защитную жилу кабеля ранее, чем объединятся фазные.
Электрифицированный инструмент класса I допускается применять лишь на производстве; его нельзя продавать популяции. Как в помещениях с завышенной угрозой, так и без нее во время работы нужно использовать хотя бы одно электроизолирующее средство (диэлектрические перчатки, галоши, коврик). Без них допускается работа, если питание инструмента осуществляется через УЗО либо разделительный трансформатор (либо преобразователь частоты с раздельными обмотками). При этом в помещениях с завышенной угрозой работать с внедрением электроинструмента может персонал, имеющий квалификацию не ниже группы II.
Подключение вспомогательного оборудования (трансформаторов, УЗО и т.д.) к электросети и отсоединение его от сети должен делать электротехнический персонал с группой квалификации III, эксплуатирующий эту сеть.
В особо небезопасных помещениях и вне помещений использовать электроинструмент класса I не допускается.
Электроинструменты классов II и III можно использовать всюду и без электроизоляционных защитных средств, не считая как в особо небезопасных критериях (котлы, колодцы), где инструмент класса II может употребляться с применением хотя бы 1-го из защитных средств (диэлектрические перчатки, галоши, коврик).
До работ с электроинструментом нужно найти по паспорту его класс, убедиться в исправности кабеля (шнура), защитной трубки, штепсельной вилки, целости изоляционной ручки, крыши щеткодержателей, в надежности крепления деталей; проверить работу на холостом ходу; у инструмента I класса проверить целостность цепи зануления (заземления) от корпуса до заземляющего контакта втычного соединения. Это делают либо на особом щите, либо омметром.
При использовании электроинструментом их питающие кабели следует по способности подвешивать, дабы не допустить раздавливания изоляции колесами снутри цехового транспорта либо ее соприкосновения с жаркими либо масляными поверхностями. Нельзя натягивать, перегибать либо перекручивать кабель, ставить на него груз; допускать его скрещение с другими кабелями, шлангами газосварки, тросами.
Найдя во время работы любые неисправности переносных осветительных приборов либо электроинструмента, нужно немедля закончить работу. Пробы чинить их на месте работ воспрещаются. Для поддержания их в исправном состоянии и проведения повторяющихся испытаний и проверок управляющий должен назначить ответственного работника с группой квалификации III.
Работающим с электроинструментом воспрещается передавать его другим работникам, хотя бы на недолговременное время; подымать кабель; удалять стружку, опилки до полной остановки электроинструментов; устанавливать рабочий орган (сверло, баек) в патрон электроинструмента либо изымать оттуда без отключения от электросети; работать с приставных лестниц (для работ с электроинструментом на высоте нужно устанавливать леса либо подмостки). Нельзя заносить переносные преобразователи частоты вовнутрь котлов, резервуаров и т. п.
При исчезновении напряжения либо перерыве в использовании электроинструмента он должен отсоединяться от сети методом отключения от розетки.
